muszę przerysować ten widok oraz wydedukować, jak będzie wyglądał przekrój wzdłuż linii cięcia, a następnie zwymiarować rysunek.

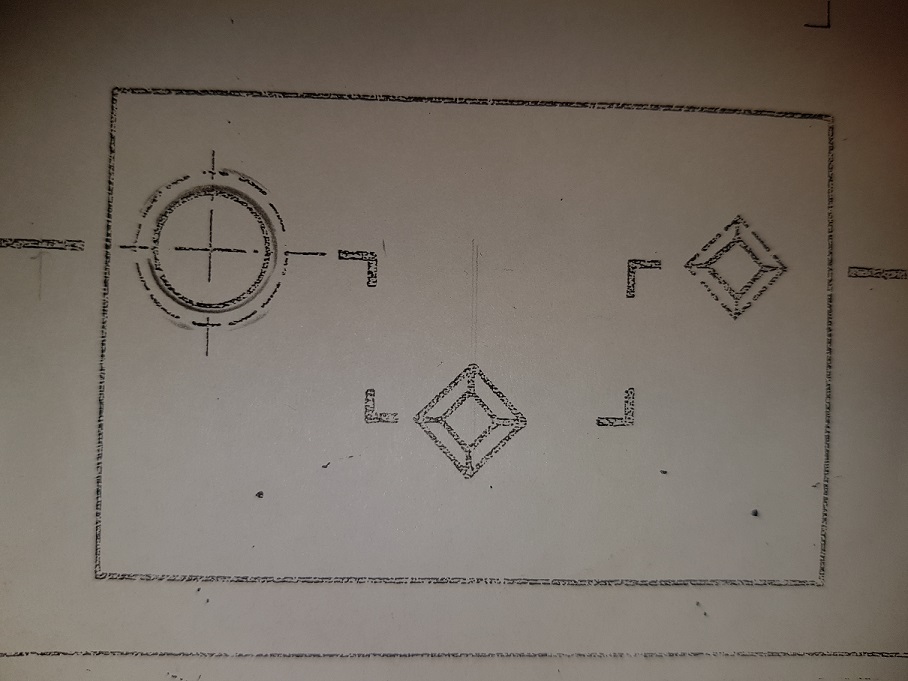

Widok:

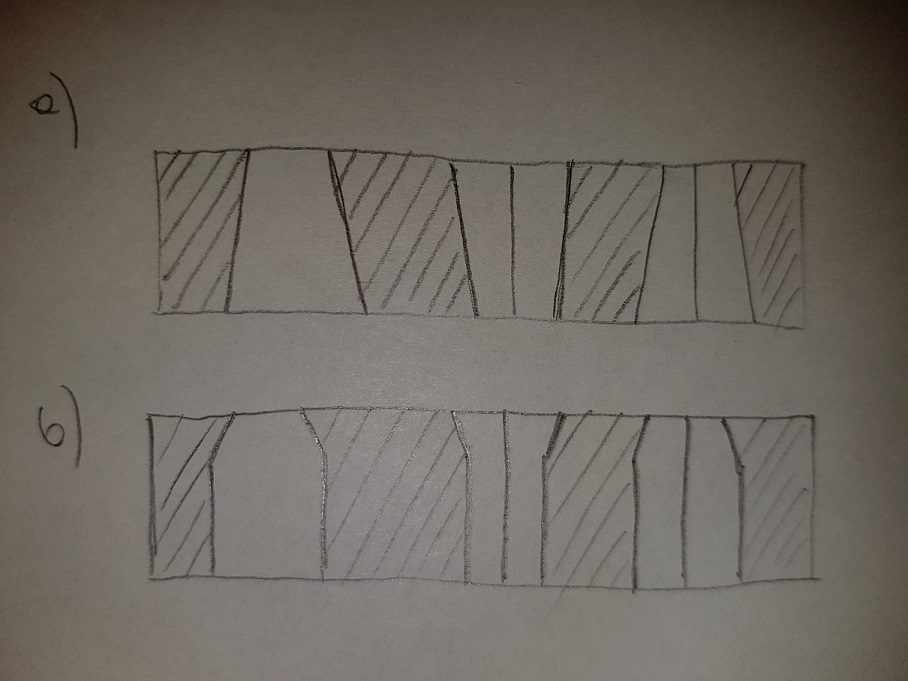

Zrobiłem na szybko szkic (przepraszam z góry za jego jakość, ale stawiam pierwsze kroki w temacie rysunku technicznego). Wydaje mi się, że oba warianty są w porządku. Wygląda to tak:
Proszę o sprawdzenie, czy któryś z tych wariantów jest ok, a jeśli jakimś cudem oba są w porządku, to który będzie łatwiejszy do wymiarowania. Nie mam zupełnie pomysłu, jak zwymiarować te otwory. Szukałem takiego przykładu w książce Pana Dobrzańskiego, jednak nic nie znalazłem. Proszę o pomoc.
Pozdrawiam.
