Rysunek elementu

Dyskusje dotyczące spraw związanych z rysunkiem technicznym

Autor tematu
Werona34
Czytelnik forum poziom 1 (min. 10)
Czytelnik forum poziom 1 (min. 10)
Posty w temacie: 3
Posty: 18
Rejestracja: 10 paź 2016, 18:16
Lokalizacja: Bydgoszcz

Rysunek elementu

#1

Post napisał: Werona34 » 18 lut 2017, 15:46

Witam.

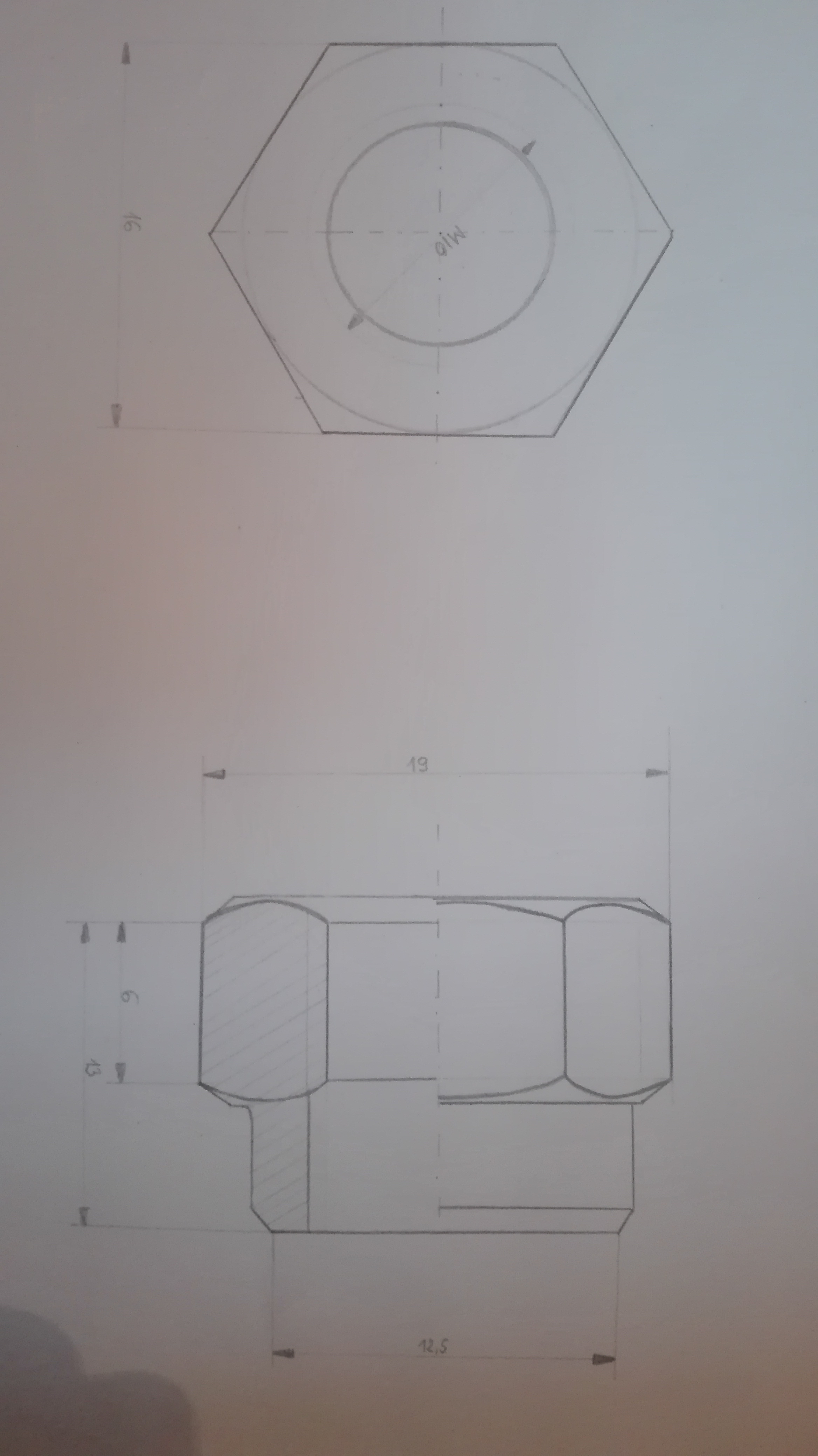

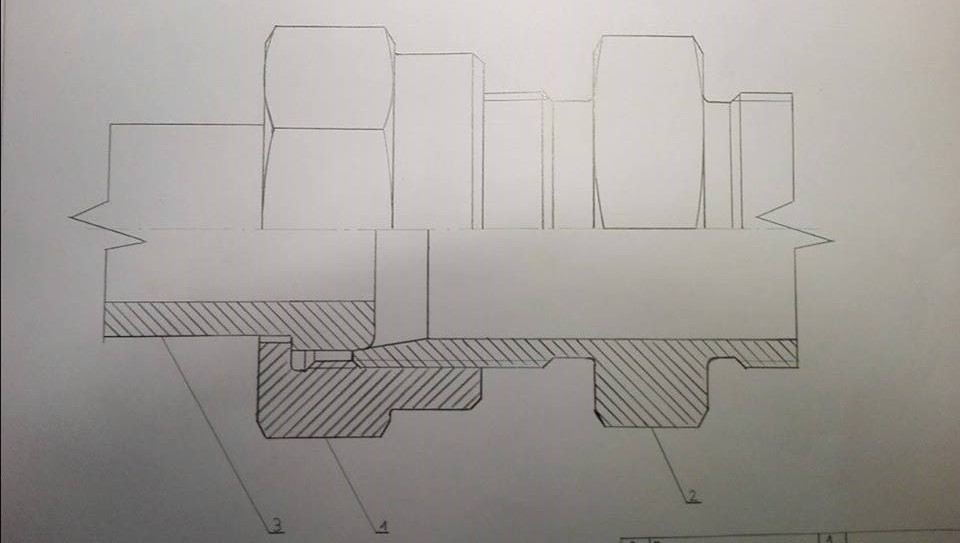

Ktoś mógłby mi wskazać błędy w moim rysunku i naprowadzić jak narysować dobrze element numer 1? Pierwszy rysunek tylko poglądowy.

Pozdrawiam!


Obrazek

Obrazek



Tagi:


peritus
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 2
Posty: 1279
Rejestracja: 18 maja 2012, 15:02

Re: Rysunek elementu

#2

Post napisał: peritus » 18 lut 2017, 16:52

Werona34 pisze:Ktoś mógłby mi wskazać błędy w moim rysunku i naprowadzić jak narysować dobrze element numer 1
Brak tabliczki rysunkowej pozycjonującej rysunek, totalnie błędny półprzekrój, wymiaru 19 sześciokąta się nie podaje.


Autor tematu
Werona34
Czytelnik forum poziom 1 (min. 10)
Czytelnik forum poziom 1 (min. 10)
Posty w temacie: 3
Posty: 18
Rejestracja: 10 paź 2016, 18:16
Lokalizacja: Bydgoszcz

#3

Post napisał: Werona34 » 18 lut 2017, 17:03

Tabliczka jest, tylko zdjęcie tak zostało zrobione.
Domyślałem się, że jest on źle dlatego tutaj napisałem, a nie chciałem przychodzić bez niczego.
Czy mógłbyś mnie jakoś naprowadzić jak narysować ten półprzekrój?


peritus
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 2
Posty: 1279
Rejestracja: 18 maja 2012, 15:02

#4

Post napisał: peritus » 18 lut 2017, 17:06

Werona34 pisze:Czy mógłbyś mnie jakoś naprowadzić jak narysować ten półprzekrój?
zdetaluj/przeanalizuj rysunek poglądowy (po to go masz!) :razz:


Autor tematu
Werona34
Czytelnik forum poziom 1 (min. 10)
Czytelnik forum poziom 1 (min. 10)
Posty w temacie: 3
Posty: 18
Rejestracja: 10 paź 2016, 18:16
Lokalizacja: Bydgoszcz

#5

Post napisał: Werona34 » 18 lut 2017, 17:27

Jestem chociaż trochę bliżej? Wybacz za to zdjęcie, ale robione teraz na szybko w paint :)


http://pokazywarka.pl/hyurcc/
