wymiarowanie

[student001]

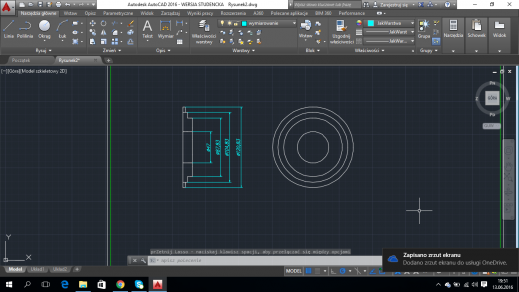

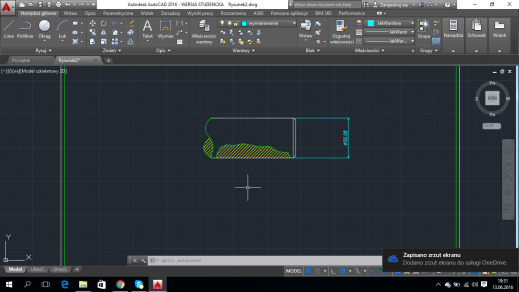

Hej, czy mógłby mi ktoś sprawdzić czy dobrze zwymiarowałam podany rysunek ? na zdjeciach przedstawiam mój głowny rysunek i musze zwymiarować tylko 4 rzeczy i chcialabym pomocy.

[jasiu...]

bardzo nieczytelne, ale z tego, co moje stare oczy potrafią dojrzeć, to błędów na rysunkach jest sporo.

[student001]

a czy mogłabym prosić o pomoc ?

[jasiu...]

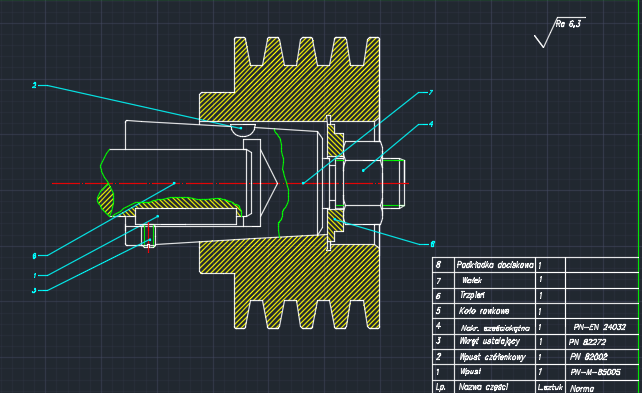

chociażby ostatni rysunek - jest w tzw. rzucie amerykańskim? Nie wiem, bo u mnie ten rysunek ma 519x292 piksele i naprawdę trudno mi cokolwiek na nim dojrzeć. Pozostałe tak samo "ogromne" i czytelne.

[Zdolny1989]

strasznie kiepsko. Proponuję przeglądnąć jakąś książkę do rysunku technicznego.

[kozusan]

Witam serdecznie
Tak patrzę i patrzę i uświadomiłam sobie, że nie uwzględniłam jednej rzeczy na moim rysunku przekładni pasowej. Mianowicie, nie zaznaczyłam pokrywy dzielonej. Na rzucie z przodu- jasna sprawa, no problem. Ale jeżeli chodzi o rzut z góry to mnie to męczy, ponieważ nie do końca jestem przekonana co do słuszności owych krawędzi!
Czy mógłby mnie ktoś nakierować, w jaki sposób powinnam to nanieść?
Dołączam zdjęcia, wiem, że nie są one w spektakularnej jakości, oraz, że widoczność też może być nie za ciekawa ale no cóż...

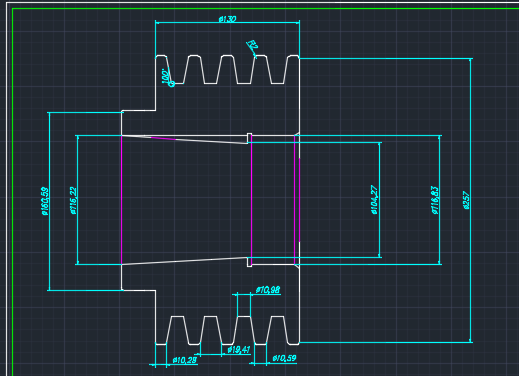

Zdjęcie 1- to zdjęcie całości na którym nie zaznaczyłam pokrywy
1) http://www.fotosik.pl/zdjecie/usun/VsUQ ... ETAza15z~a

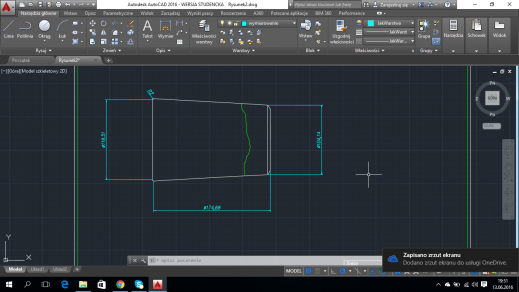

Zdjęcie 2- na którym zaznaczyłam czerwoną linią miejsce w którym poiwnna biec linia pokrywy, i czerwona koła- miejsca w których nie do końca potrafię wyobrazić sobie jak nanieść krawędzie z oprawy.
2) http://www.fotosik.pl/zdjecie/usun/sIPe ... Y0e8pDL97i
Jestem otwarta na wszelkie sugestie
