Pół-widok półprzekrój śruby

#1

Post napisał: mateusz119966 » 07 lis 2015, 13:04

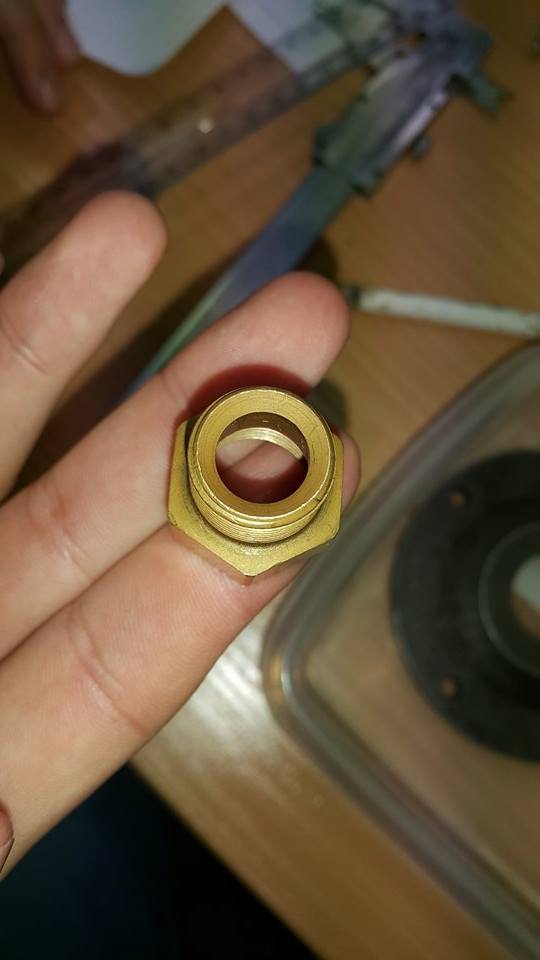

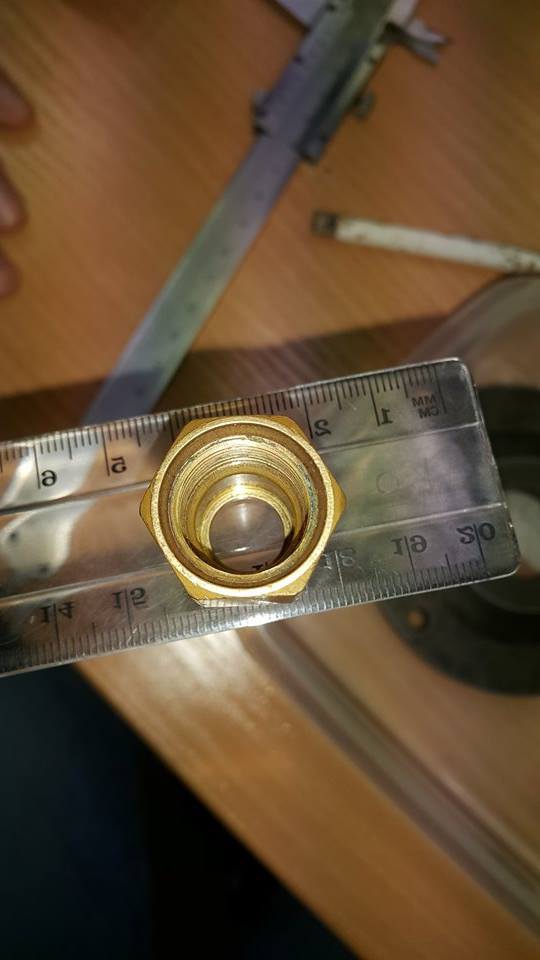

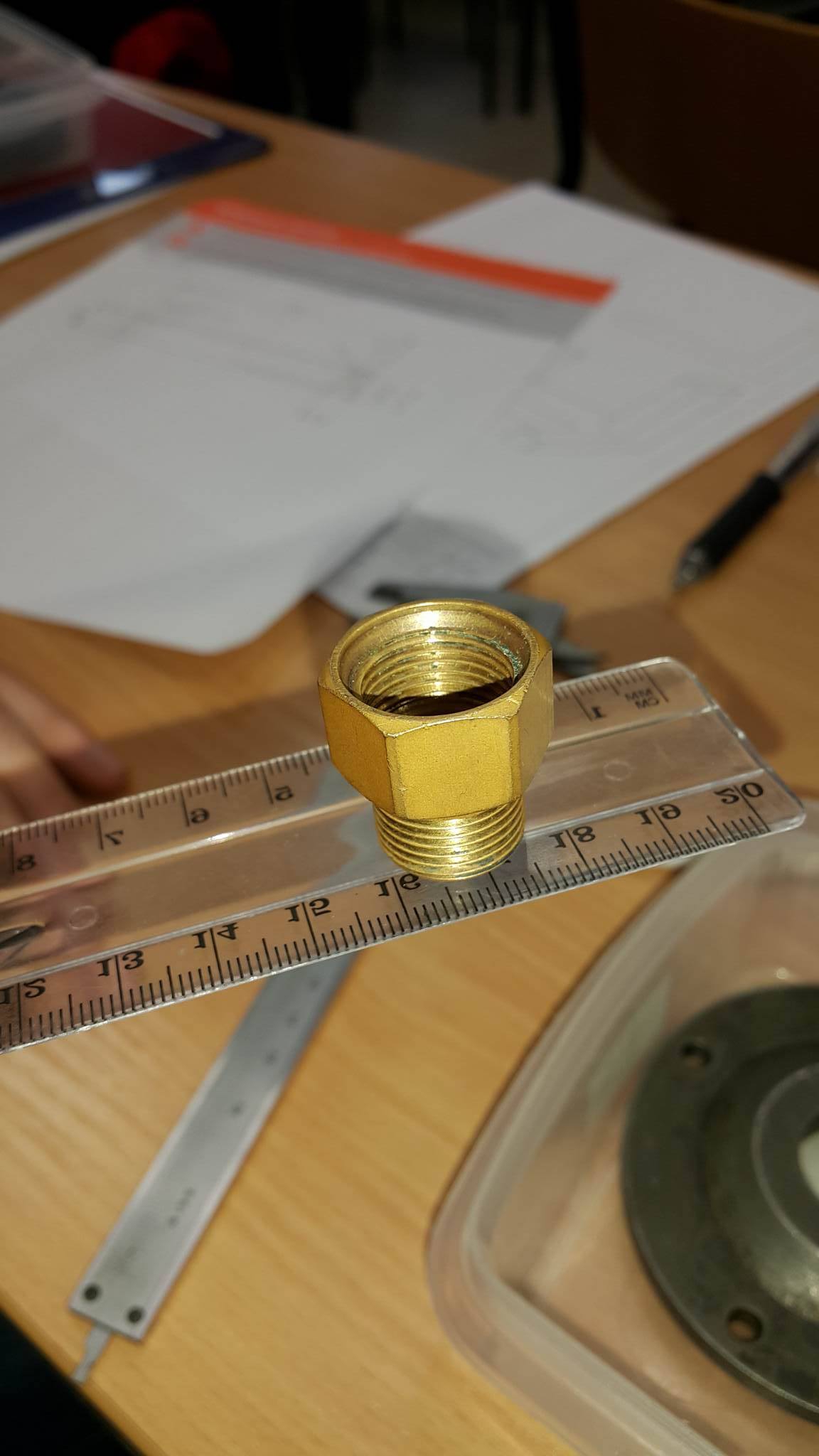

mógłby ktoś wykonać rysunek techniczny metodą półwidoku półprzekroju śruby której zdjęcia załączam w załączniku, śruba to łącznik wewnętrznie i zewnętrznie gwintowany o szerokości 21mm
Obrazek

Obrazek

Obrazek


Tagi:
polprzekroj
polwidok
sruby
Na górę

peritus
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 2
Posty: 1279
Rejestracja: 18 maja 2012, 15:02

Re: Pół-widok półprzekrój śruby

#2

Post napisał: peritus » 07 lis 2015, 13:41

mateusz119966 pisze:mógłby ktoś wykonać rysunek techniczny metodą półwidoku półprzekroju śruby ...
Coś leniuszek jesteś aby zapytać wujka Google?
https://www.google.pl/search?q=%C5%9Bru ... OFWVIUM%3A
Na górę
Awatar użytkownika

RomanJ4
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 1
Posty: 11925
Rejestracja: 17 mar 2009, 08:55
Lokalizacja: Skępe

#3

Post napisał: RomanJ4 » 07 lis 2015, 17:24

Kolejny "spadochroniarz"..
pozdrawiam,
Roman
Na górę

peritus
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 2
Posty: 1279
Rejestracja: 18 maja 2012, 15:02

#4

Post napisał: peritus » 07 lis 2015, 18:56

RomanJ4 pisze:Kolejny "spadochroniarz"..
bez spadochronu :lol:
Na górę

pcg
Posty w temacie: 1

#5

Post napisał: pcg » 07 lis 2015, 21:54

Podaj wymiary
