Półwidok-półprzekrój z 8 elementami

didi0210 · Post napisał: **didi0210** » 07 lis 2015, 12:50

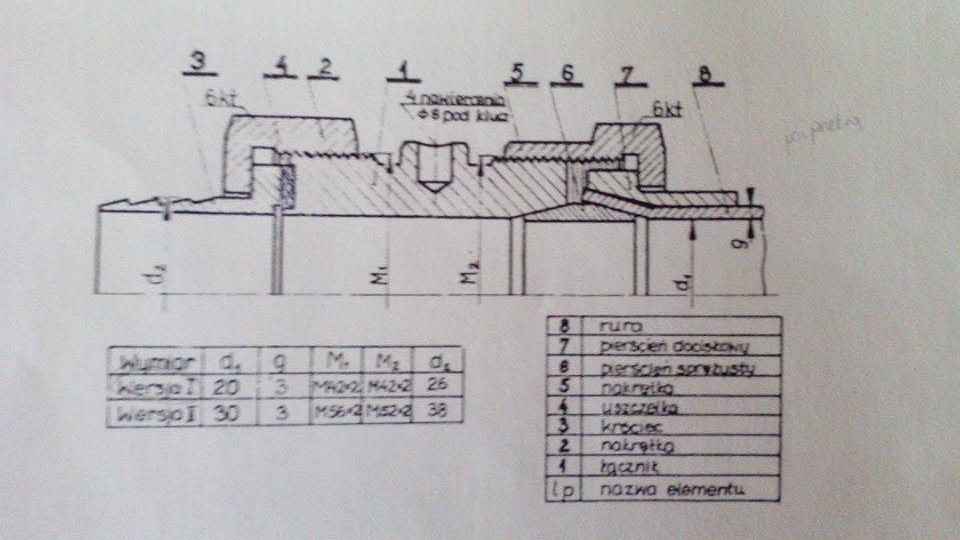

Witam! Dostałam na grafice inżynierskiej zadanie dorysować do tego półprzekroju półwidok. Wykładowca niestety nam nic nie wyjaśnił. Szukam po internetach i książkach jak to zrobić. Czy ktoś mógłby zrobić szkic tego półwidoku? Bardzo proszę!

balbini · Post napisał: **balbini** » 07 lis 2015, 13:50

didi0210 pisze:Witam! Dostałam na grafice inżynierskiej zadanie dorysować do tego półprzekroju półwidok. Wykładowca niestety nam nic nie wyjaśnił. Szukam po internetach i książkach jak to zrobić.

Przeszukałeś to forum, jest tu mnóstwo podobnych zadań!

Włóczykij · Post napisał: **Włóczykij** » 12 lis 2015, 00:20

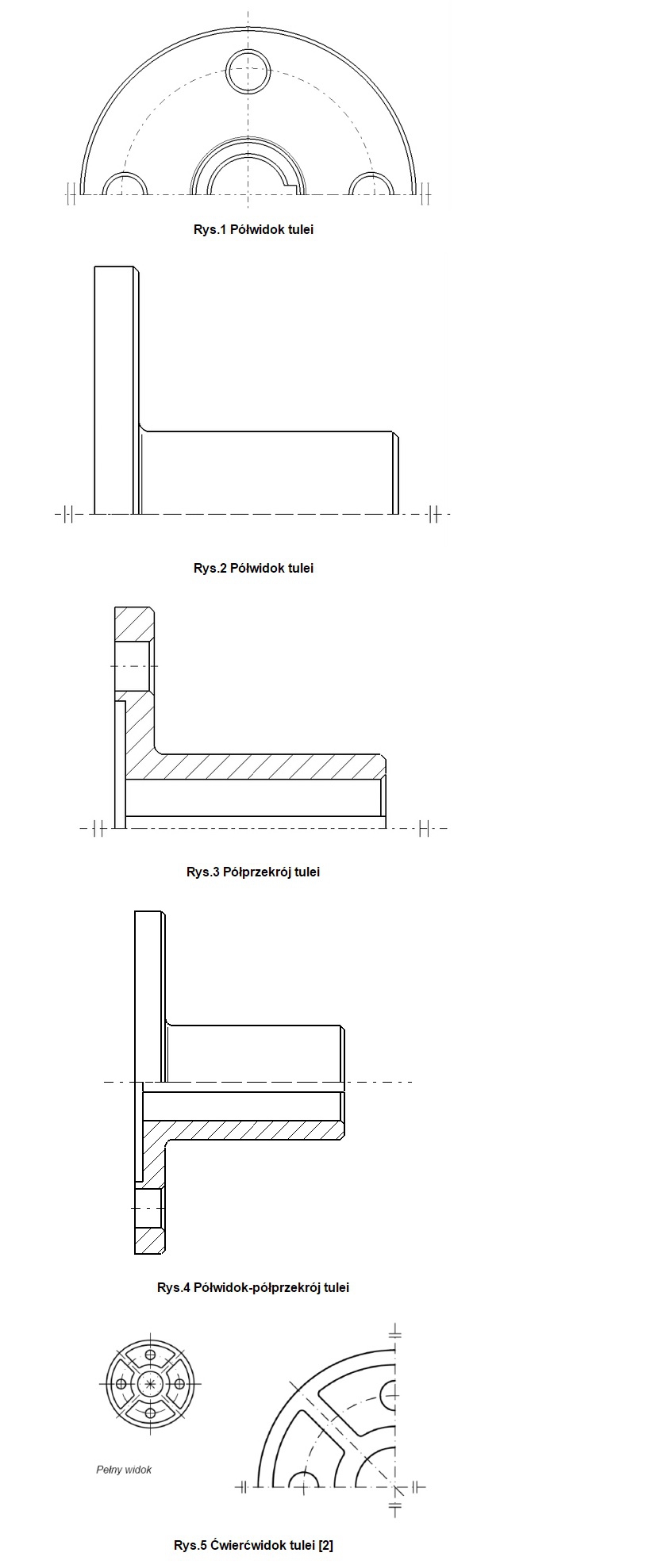

Mam nadzieje że to ci wyjaśni o co chodzi. Mówiąc językiem laika masz narysować te złącze tak jak widziałbyś je w rzeczywistości.

Obrazek

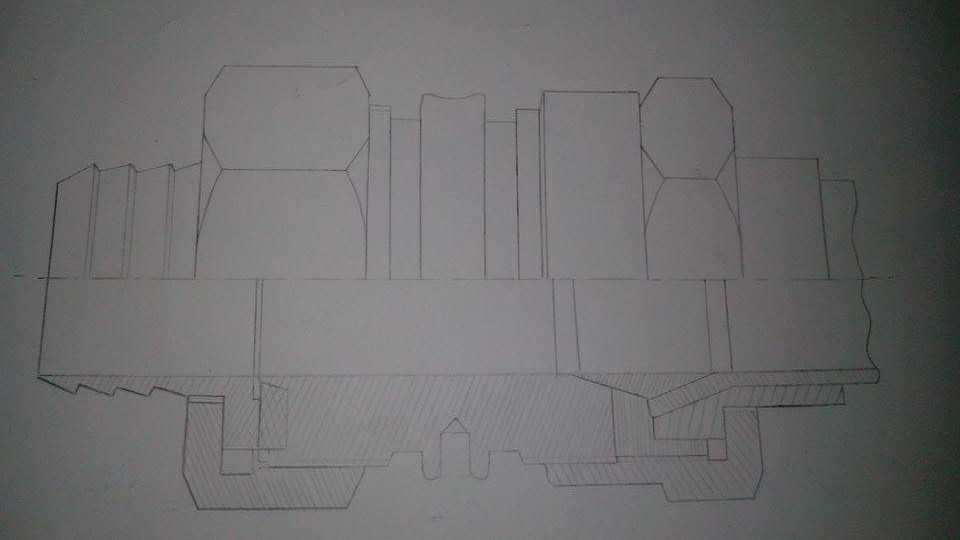

didi0210 · Post napisał: **didi0210** » 13 lis 2015, 17:12

Czy to będzie wyglądać tak? Mógłby to ktoś sprawdzić? Będę wdzięczna

Yarec · Post napisał: **Yarec** » 14 lis 2015, 10:37

Wydaje się O.K. jak na rys. złożeniowy,

Półwidok-półprzekrój z 8 elementami
