Przekrój ukośny

Xpower29 · Post napisał: **Xpower29** » 27 paź 2015, 15:26

Witam.

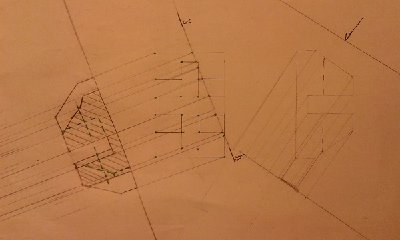

Zacząłem studia i spotkałem się z zapisem konstrukcji. Muszę wykonać przekrój bryły.
Co prawda trochę się nad tym męczyłem ale coś uzyskałem. Prosiłbym o sprawdzenie kogoś doświadczonego a zarazem jeśli są tam pomyłki to o podpowiedź jak mam to interpretować.

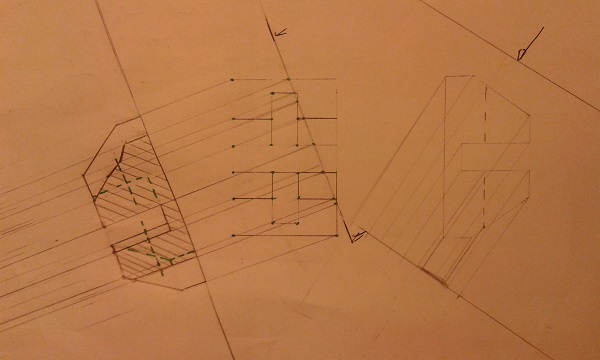

Duże trudności sprawia mi zaznaczenie lini niewidocznych płaszczyzn. Na zielono zaznaczyłem te właśnie linie. Proszę o sprawdzenie i jakieś uwagi z góry dzięki.

Pozdrawiam

peritus · Post napisał: **peritus** » 27 paź 2015, 16:10

Xpower29 pisze:spotkałem się z zapisem konstrukcji

Proponuję bliższe i dogłębne spotkania z zapisem konstrukcji:
https://www.cnc.info.pl/topics108/przek ... t35962.htm

https://www.google.pl/search?q=Przekr%C ... sAHFw4foBA

Do przekroju ukośnego potrzebna jest płaszczyzna tego przekroju, jej usytuowanie!
To co wykonałeś to jest improwizacja.

Xpower29 · Post napisał: **Xpower29** » 27 paź 2015, 16:18

Czytałem na ten temat, że muszę utworzyć żutnię G prostopadłą do tej bryły, zachowałem kąt 90 stopni między prostymi z bryły a na rysunku. Wszystko jest źle ?

peritus · Post napisał: **peritus** » 27 paź 2015, 16:24

Xpower29 pisze:Czytałem na ten temat, że muszę utworzyć żutnię G prostopadłą do tej bryły, zachowałem kąt 90 stopni między prostymi z bryły a na rysunku. Wszystko jest źle ?

niestety....a co to żutnia?

Xpower29 · Post napisał: **Xpower29** » 27 paź 2015, 16:26

Żutnia jest to płaszczyzna na którą odwzorowuję element.

Mógłbyś mi podpowiedzieć jak mogę zacząć i czego się trzymać? w rysowaniu przekroju?

peritus · Post napisał: **peritus** » 27 paź 2015, 16:30

Xpower29 pisze:Żutnia ...Mógłbyś mi podpowiedzieć

Proszę:
https://www.google.pl/search?q=rzutnia& ... sAGF6oXIBA

https://www.google.pl/search?q=rysunek+ ... sgHU-Z3IBA

Wcześniejsze linki też aktualne!

Xpower29 · Post napisał: **Xpower29** » 27 paź 2015, 17:16

Jeśli dobrze zrozumiałem mam od tej bryły odkroić "niewidzialną" płaszczyzną tą cześć która jest zaznaczona. Potem tą część trzeba zakreskować, a reszte bryły przerysować. Co do lnini niewidocznych to wogule mam ich nie zaznaczać?

Cieżko mi jest to sobie wyobrazić. Dziś jeszcze będę czytał a jutro spróbuję znowu coś narysować.

EDIT.

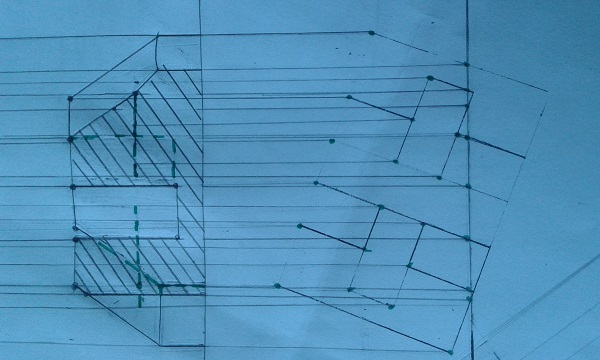

Narysowałem to jeszcze raz nie uwzględniając zielonych lini.
Co wy na to?

[ Dodano: 2015-10-27, 18:06 ]
CO wy na to?
