Rzut i aksonometria bryły

asav · Post napisał: **asav** » 17 sty 2015, 13:15

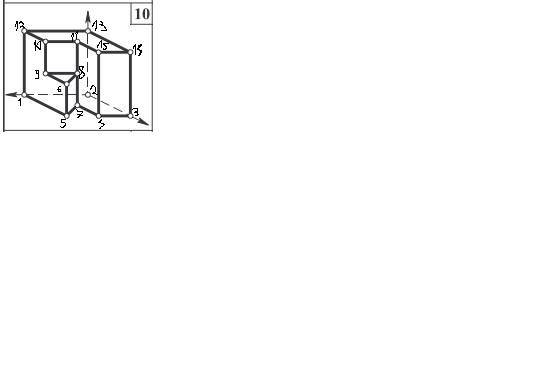

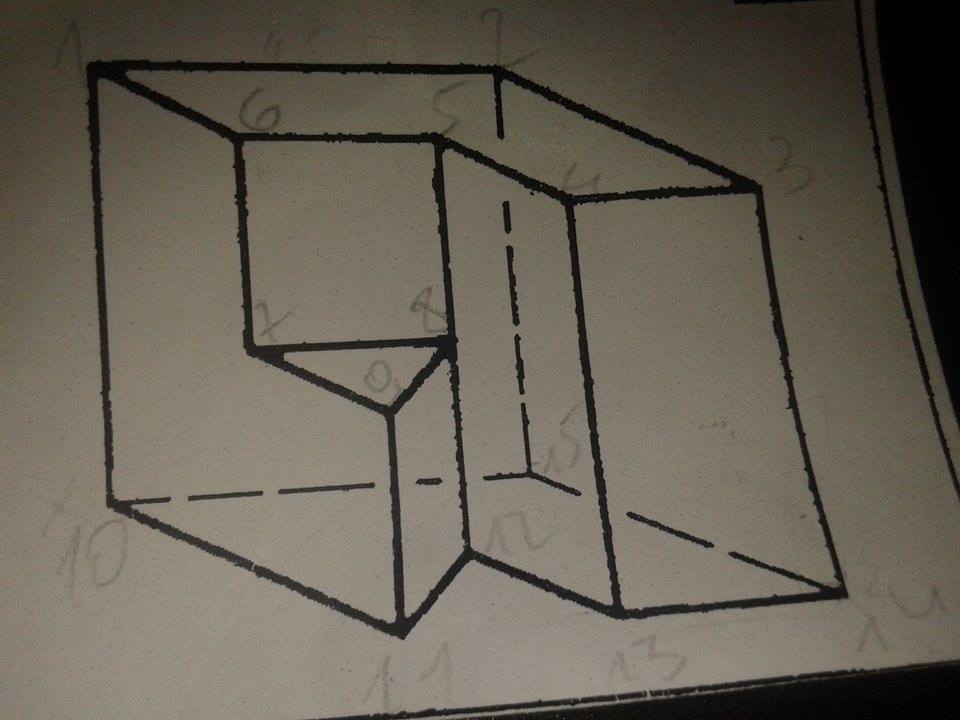

Witam, muszę wykonać rzuty tej oto bryły : Obrazek

względem tej osi:
Obrazek

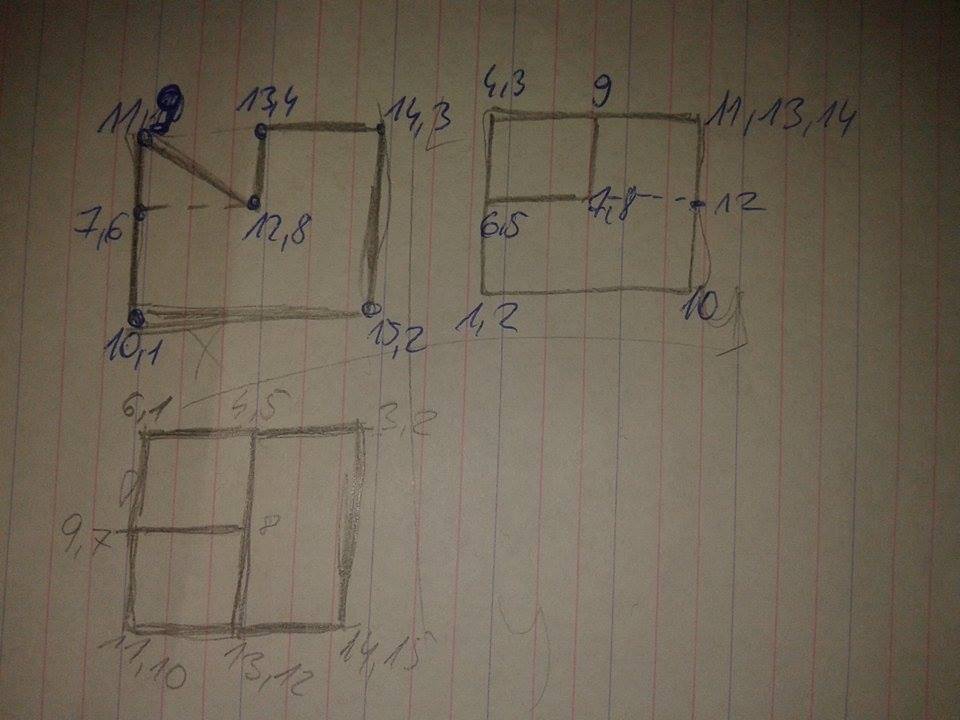

wyszło mi takie coś:
Obrazek

przy takim oznaczeniu:
Obrazek

.

Sprawa jest taka, mój kolega ma to samo, wyszło mu inaczej. Możecie powiedzieć czy to jest dobrze wykonane zadanie?

peritus · Post napisał: **peritus** » 17 sty 2015, 13:19

asav pisze:wyszło mi takie coś:

"Wyszło" a raczej narysowałeś błędnie!

asav · Post napisał: **asav** » 17 sty 2015, 13:26

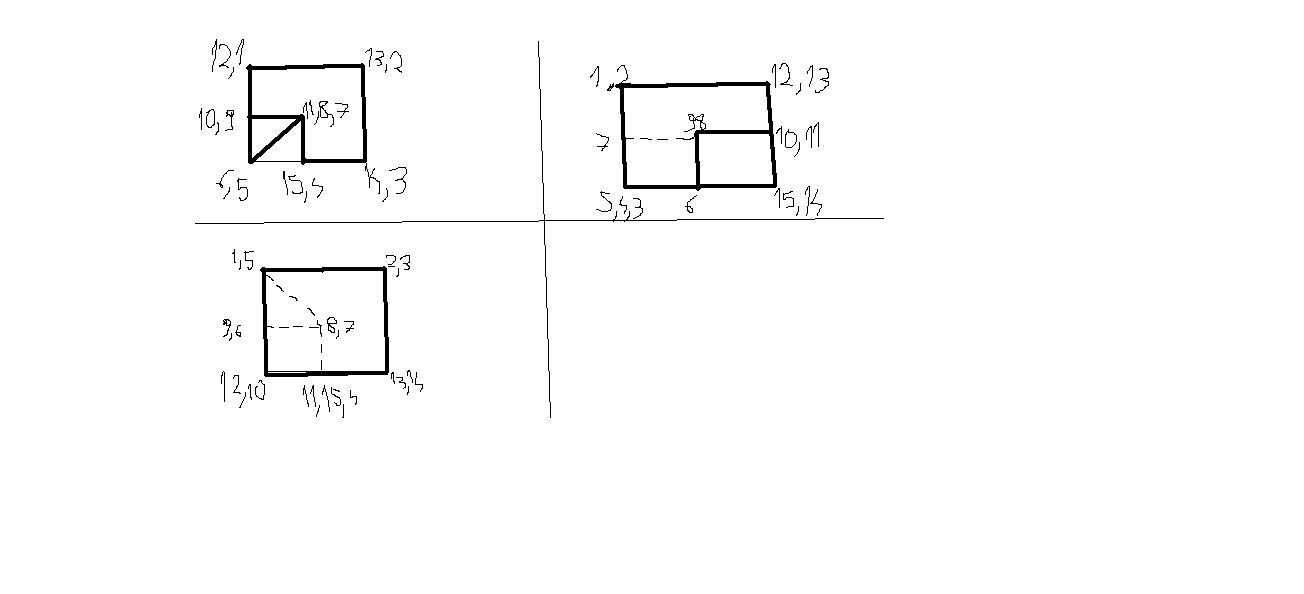

A czy:

przy:

jest dobrze?

peritus · Post napisał: **peritus** » 17 sty 2015, 13:30

Narysuj bryłę (w rzucie aksonometrycznym) w nowym układzie osi X Y Z, a póżniej poprawnie rzutuj (zgodnie z zasadami rzutowania, rzut główny jest w płaszczyźnie XY)... to wyjdzie

asav · Post napisał: **asav** » 17 sty 2015, 13:58

Problem w tym że jestem zielony w tym jak trawa na wiosne

h3nry · Post napisał: **h3nry** » 29 sty 2015, 13:05

Proszę przykłady jak to robić.
