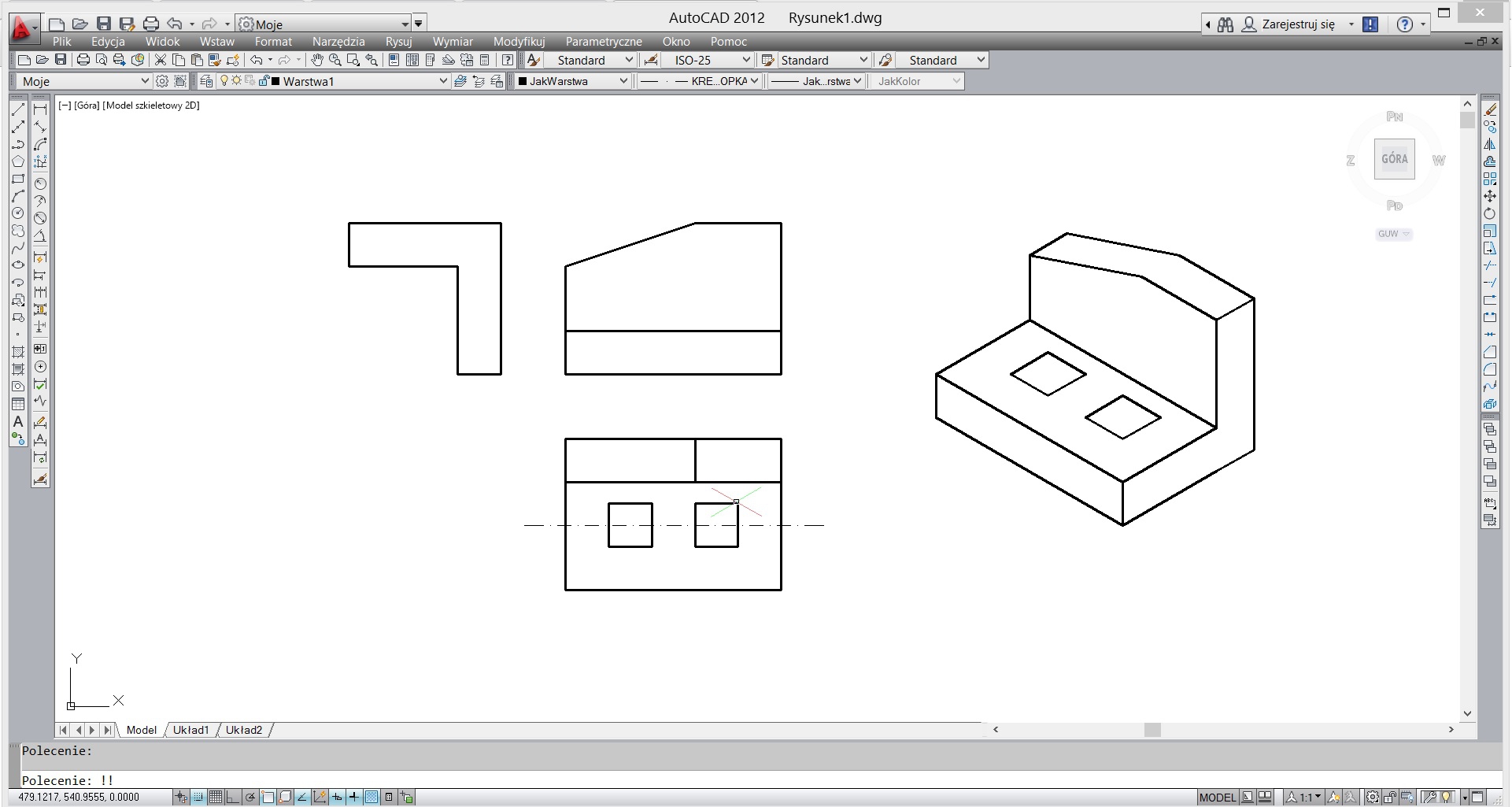

Przedstawiam wam ten oto rysunek, jaki zrobiłem w autocadzie i moje pytanko do was. Gdzie mam wstawić przekrój tego rysunku, z prawej sotrny widoku z góry, czy może widoku z przodu? Koleżanka architekt i kolega z mechanicznego mowią, że przekroj moge dać w dowolnym miejscu na kartce.

Przy okazji fajnie by było, gdybyście poprawili moje błędy, które są na rysunku.

@edit

Ta linia przerywana, to jest moja propozycja co do przekroju.

Rzuty europejskie.

[peritus]

Przedstawiam wam ten oto rysunek, jaki zrobiłem w autocadzie i moje pytanko do was. Gdzie mam wstawić przekrój tego rysunku, z prawej sotrny widoku z góry, czy może widoku z przodu? Koleżanka architekt i kolega z mechanicznego mowią, że przekroj moge dać w dowolnym miejscu na kartce.

Przy okazji fajnie by było, gdybyście poprawili moje błędy, które są na rysunku.

@edit

Ta linia przerywana, to jest moja propozycja co do przekroju.

Rzuty europejskie.

A koleżanka majstra Bartosza, ta Celinka z laboratorium... wiesz ta ruda, powiedziała po południu: w jakim celu przekrój (zbędny!) i po co narysowałeś to coś co skreślone?
Aha...i jescze z wieczora powiedziała, że ta linia, to jednopunktowa do zaznaczania osi symetrii (której brak na tym rysunku!), a nie przerywana.
Pozdrawiam

[micad]

Przedstawiam wam ten oto rysunek, jaki zrobiłem w autocadzie i moje pytanko do was. Gdzie mam wstawić przekrój tego rysunku, z prawej sotrny widoku z góry, czy może widoku z przodu? Koleżanka architekt i kolega z mechanicznego mowią, że przekroj moge dać w dowolnym miejscu na kartce.

Przy okazji fajnie by było, gdybyście poprawili moje błędy, które są na rysunku.

@edit

Ta linia przerywana, to jest moja propozycja co do przekroju.

Rzuty europejskie.

A koleżanka majstra Bartosza, ta Celinka z laboratorium... wiesz ta ruda, powiedziała po południu: w jakim celu przekrój (zbędny!) i po co narysowałeś to coś co skreślone?
Aha...i jescze z wieczora powiedziała, że ta linia, to jednopunktowa do zaznaczania osi symetrii (której brak na tym rysunku!), a nie przerywana.
Pozdrawiam

Kolega nie napisał, czy otwory są przelotowe w tej bryle. Jeśli są, to można na górnym widoku narysować linie przerywane, jako niewidoczne krawędzie tych otworów, sugerujące przelotowość.
Natomiast jeśli nie są, to nie trzeba zrobić przekroju, aby zwymiarować ich głębokość?

Sorki, że się wcinam, ale tak mnie to zaciekawiło.
