rysunek części - pilna sprawa

[wisnia_joker]

Witam,

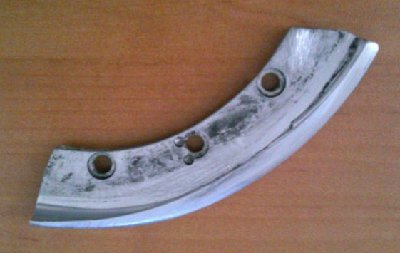

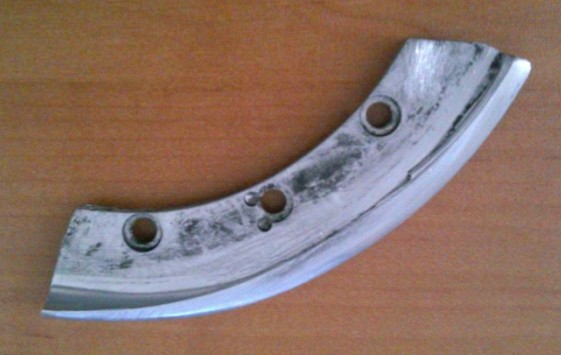

mam problem z narysowaniem pewnej części mechanicznej maszyny. Szef nakazał, żebym to narysował jak najpilniej ponieważ musimy zlecić wykonanie. Problemem jest to, że oprócz tego, że rysuje w CADzie (trochę) - wcześniej tylko layouty, to raczej nigdy nie zajmowałem się rysunkiem części maszyn.

Cze możecie mi pomóc z tym? Prosiłbym o napisanie krok po kroku jakie tutaj najlepiej wymiary łapać, żeby to miało ręce i nogi. Najlepiej w połączeniu z funkcjami solidworksa, albo AutoCADa. Taka instrukcja bardzoby mi pomogła, szczególnie, że temat jest pilny.

Dzięki wielkie!

[ Dodano: 2014-08-07, 13:50 ]
I jeszcze jedno. Jak się nazywa usługa zwymiarowania elementu i określenia krawędzi? Pomiar współrzędnościowy? znacie jakieś firmy w Łodzi, które się tym zajmują?

[balbini]

nigdy nie zajmowałem się rysunkiem części maszyn.

Oferty z ceną składa się tutaj:
https://www.cnc.info.pl/praca-ogloszeni ... y-vf77.htm

[wisnia_joker]

Witam,

tu nie chodzi o wykonanie rysunku przez forumowiczów, chodzi raczej o podanie instrukcji jakie wymiary powinno się złapać żeby to narysować

[~g]

Piszesz, że masz jakiś kontakt z cadem, więc pomyśl przez chwilę co będzie potrzebne do narysowania tego detalu, od czego byś zaczął?
może średnice zewnętrzna, wewnętrzna ...
pewne rzeczy same się narzucają, to nie jest trudny element, tylko zastanów się a dasz rade.
