Rysunek Złożeniowy Proszę o pomoc

#1

Post napisał: stefbilu » 22 sty 2014, 14:53

Witam Zwracam się o pomoc do osób które są obeznane w rysunku złożeniowym, To mój pierwszy rysunek złożeniowy i nie bardzo wiem jak sie mam zabrać za to, jedynie co wiedziałem to ponumerowałem i nazwałem części (czy dobrze ?)
Ale nie mam pojęcia jaki mam wpisać materiał oraz normy poszczególnych elementów ?

Zamieszczam zdjęcie rysunku złożeniowego oraz przerysowanego przeze mnie wraz z oznaczeniami i tabelką.
Dodatkowo musimy zrobić dwa elementy wyszczególnione (przekroje) jakby przy okazaji ktoś mógł sprawdzić było by super.

Ponumerowane elementy: /
2.
Oryginał złożenia:


Jeden z dwóch elementów (nakrętka oznaczona nr7)


Drugi element jest oznaczony nr 1 (profesor tłumaczył mi że to "koło") nie do końca go zrozumiałem i również nie wiem jak mam sie zabrać za ten element :(



Tagi:


peritus
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 1
Posty: 1279
Rejestracja: 18 maja 2012, 15:02

#2

Post napisał: peritus » 22 sty 2014, 18:27

Przeczytaj jak wpisuje się liczby wymiarowe i jak pisze się Φ


Autor tematu
stefbilu
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 3
Posty: 3
Rejestracja: 22 sty 2014, 14:52
Lokalizacja: Łódź

#3

Post napisał: stefbilu » 23 sty 2014, 13:20

To jest szczegół akurat, bardziej mi zależy żeby z grubsza ogarnąć normy, materiały i rysunek tego drugiego elementu
ale coś czuje z tym już nikt nie pomoże :<

Awatar użytkownika

dudis69
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 1
Posty: 1418
Rejestracja: 15 lis 2010, 20:18
Lokalizacja: okolice

#4

Post napisał: dudis69 » 23 sty 2014, 14:11

Witam.
Mam wrażenie że jest to zespół koła pasowego z hamulcem ciernym. :wink:
stefbilu pisze:ponumerowałem i nazwałem części (czy dobrze ?)
Gdzie to jest, bo nie widzę.
stefbilu pisze:nr 1 (profesor tłumaczył mi że to "koło") nie do końca go zrozumiałem
Ad.1 mała podpowiedź: https://www.google.pl/search?q=ko%C5%82 ... 80&bih=681
Śruby, podkładki, łożyska to elementy znormalizowane, można sobie znaleźć bez problemu.
stefbilu pisze:nakrętka oznaczona nr7
Trochę pojechałeś z tą nakrętką, sam przekrój musi z czegoś wynikać.
Brak odpowiedniego rzutu, kreskowania gwintu.
stefbilu pisze:To jest szczegół akurat
A jak się rysuje łożyska w przekroju, tego nawet nie potrafisz zrobić poprawnie.
No właśnie... :mrgreen:
stefbilu pisze:coś czuje z tym już nikt
Nie płacz..., jak się źle z ty czujesz, to idź do lekarza. :wink:
Pozdrawiam Sławek



Autor tematu
stefbilu
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 3
Posty: 3
Rejestracja: 22 sty 2014, 14:52
Lokalizacja: Łódź

#5

Post napisał: stefbilu » 23 sty 2014, 21:27

Obrazek

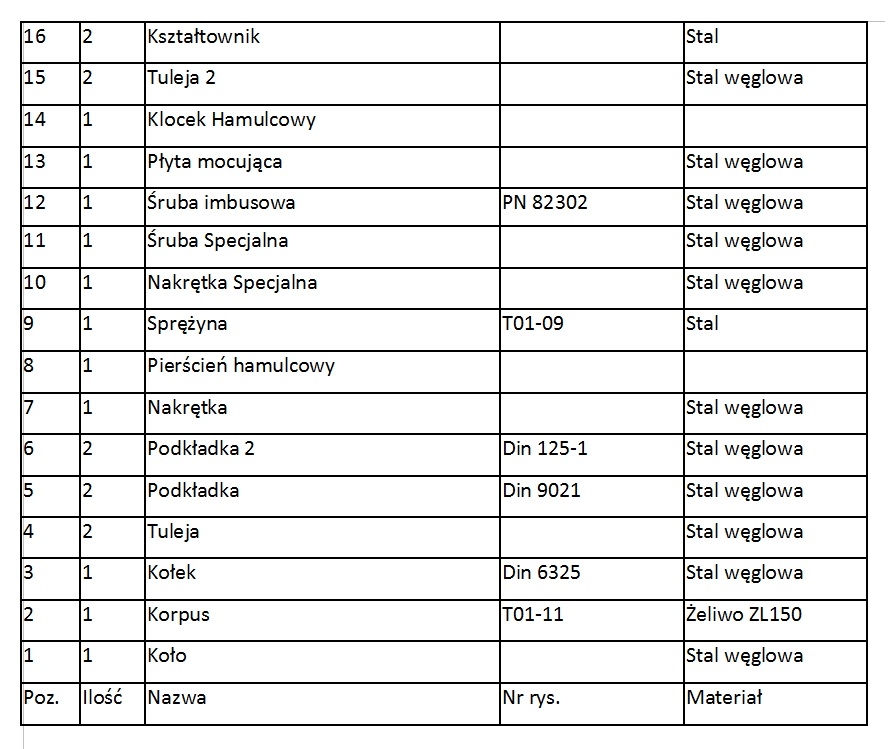

zapomniałem tabelki wrzucić sorki :<

No właśnie słyszałem że to zespół koła pasowego i hamulca, ale za nic nie moge sobie wyobrazić jak przekrój tego koła pasowego mam narysować i co trzeba zwymiarować
