Przekrój stopniowy, 4 płaszczyzny poziome..
Witam,
Na początku przedstawię zadnie, które mam zamiar wykonać.
W rzucie z góry narysuj przekrój stopniowy przedmiotu dokonany 4 płaszczyznami poziomymi przechodzącymi przez osie otworów poziomych.
W rzucie głównym pozostaw przekrój cząstkowy otworu.

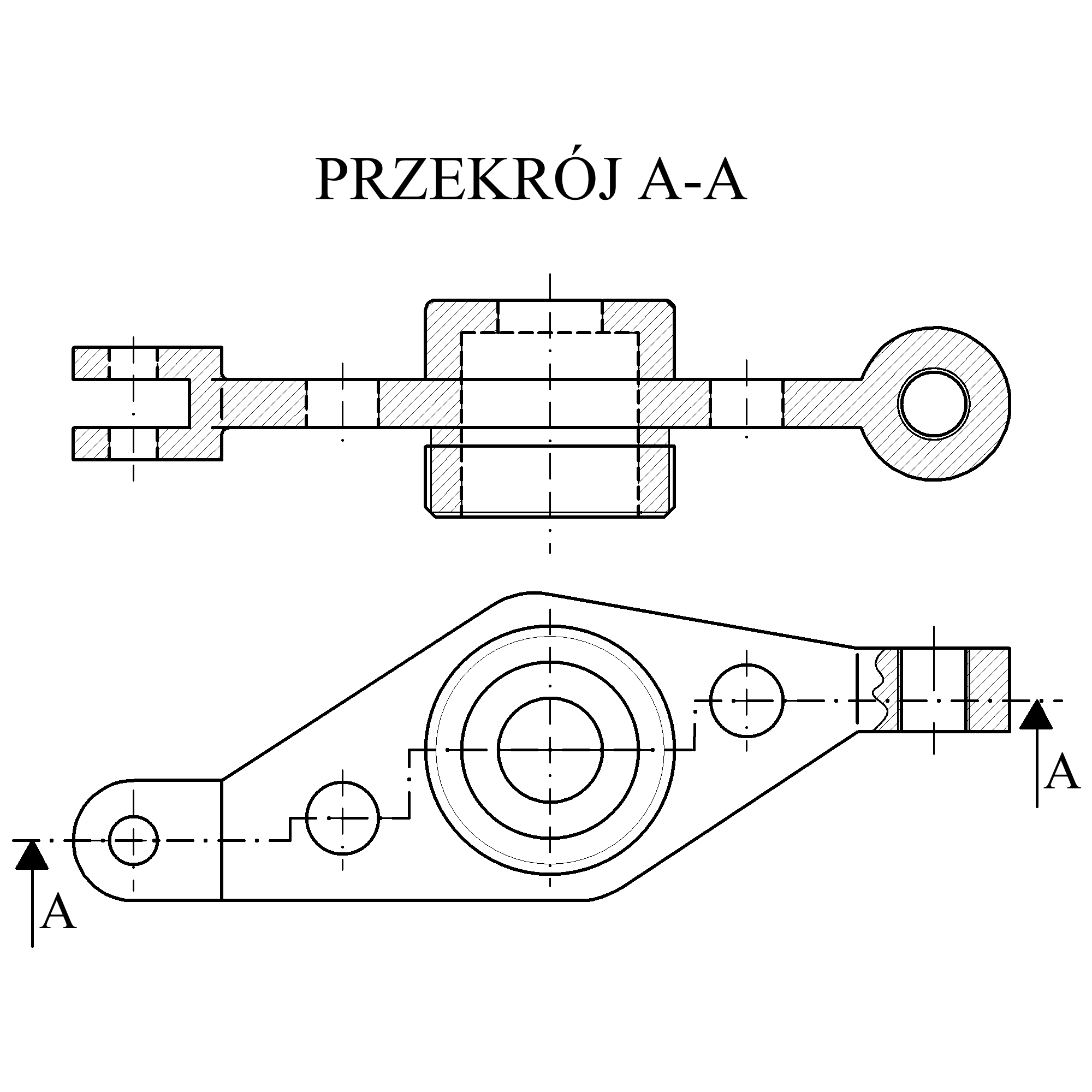

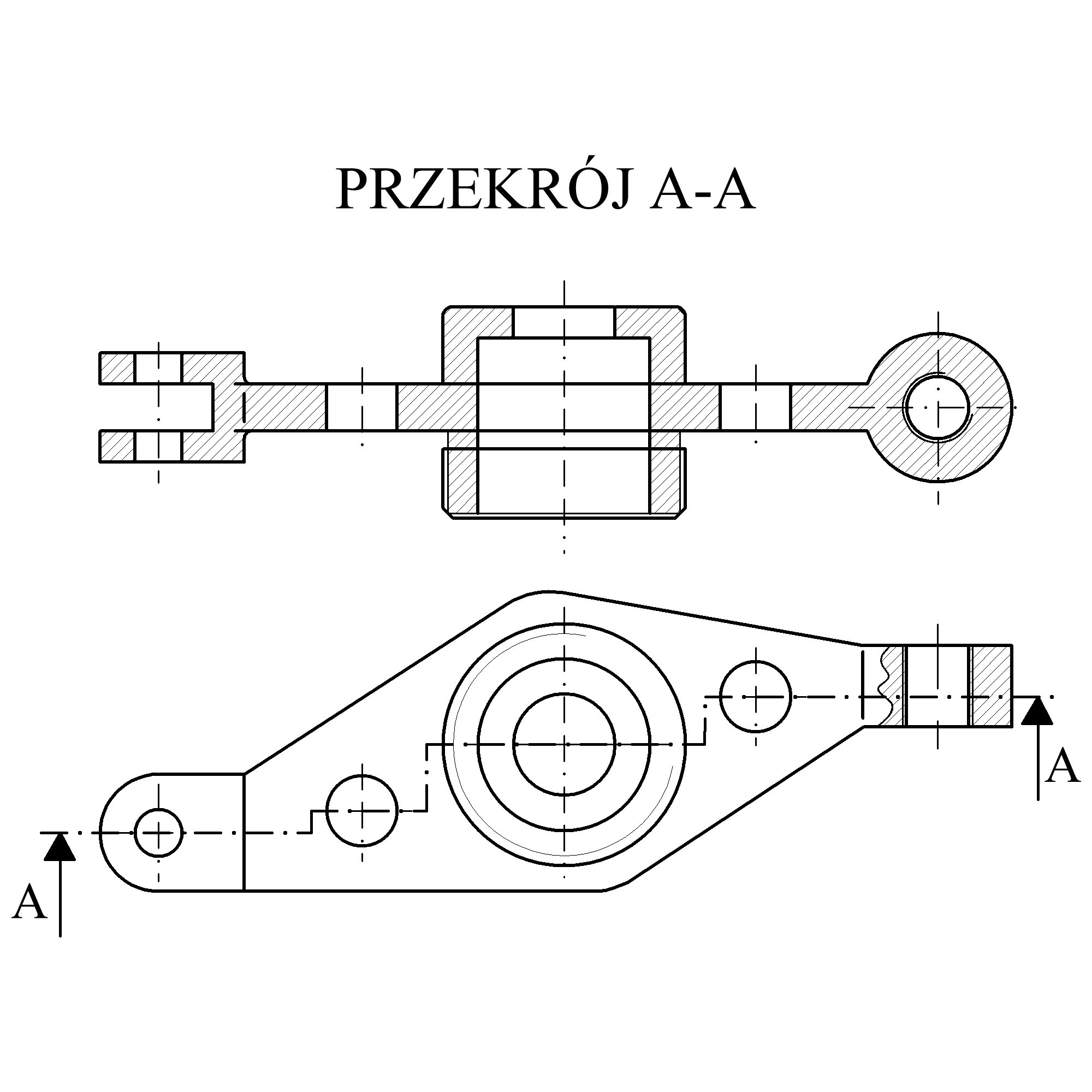

Po zapoznaniu się z treścią, którą nie do końca zrozumiałem (drugie zdanie), przystąpiłem do przeniesienia tego ustrojstwa do CAD'a. Narysowałem to co widać na poniższym rysunku.
Teraz mam kilka pytań,
Czy linia przekroju jest poprawnie przeprowadzona? (strzałki i opis A-A do lini dorysuje)
Co zrobić, jak narysować tą część po prawej stronie?
Czego brakuje i gdzie są błędy?
Każdemu z góry dziękuję za nawet najmniejszą pomoc!
Na początku przedstawię zadnie, które mam zamiar wykonać.
W rzucie z góry narysuj przekrój stopniowy przedmiotu dokonany 4 płaszczyznami poziomymi przechodzącymi przez osie otworów poziomych.
W rzucie głównym pozostaw przekrój cząstkowy otworu.
Po zapoznaniu się z treścią, którą nie do końca zrozumiałem (drugie zdanie), przystąpiłem do przeniesienia tego ustrojstwa do CAD'a. Narysowałem to co widać na poniższym rysunku.
Teraz mam kilka pytań,
Czy linia przekroju jest poprawnie przeprowadzona? (strzałki i opis A-A do lini dorysuje)
Co zrobić, jak narysować tą część po prawej stronie?
Czego brakuje i gdzie są błędy?
Każdemu z góry dziękuję za nawet najmniejszą pomoc!
Tagi:
Re: Przekrój stopniowy, 4 płaszczyzny poziome..
Odpowiedzi na pytania:pr0cnc pisze:Teraz mam kilka pytań,
Czy linia przekroju jest poprawnie przeprowadzona? (strzałki i opis A-A do lini dorysuje)
Co zrobić, jak narysować tą część po prawej stronie?
-Linia przekroju jest poprowadzona niepoprawnie.
-Część po prawej stronie:przeczytać temat!
-błędy jw
