aksonometria

Dyskusje dotyczące spraw związanych z rysunkiem technicznym
ODPOWIEDZ Poprzedni tematNastępny temat

Autor tematu
Gald-cat
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 2
Posty: 2
Rejestracja: 28 lis 2013, 19:11
Lokalizacja: Polska

aksonometria

#1

Post napisał: Gald-cat » 28 lis 2013, 19:15

Nie mam pojęcia jak ma wyglądać ten sześcian :(

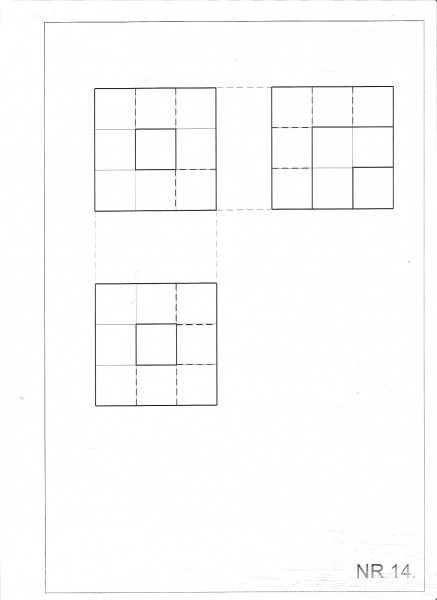

1 obrazek to przód
2 obrazek to góra
3 obrazek to bok



Obrazek


Tagi:
aksonometria
Na górę
Awatar użytkownika

WZÓR
Moderator
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 1
Posty: 8197
Rejestracja: 01 sty 2009, 20:01
Lokalizacja: Oława

#2

Post napisał: WZÓR » 28 lis 2013, 19:29

Sklej puzzle

http://zapodaj.net/b5a3c9dbada53.jpg.html

pokoloruj boki i znajdziesz rozwiązanie.

Mariusz.
Pomagam w:
HAAS - frezarki, tokarki
Na górę

Autor tematu
Gald-cat
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 2
Posty: 2
Rejestracja: 28 lis 2013, 19:11
Lokalizacja: Polska

#3

Post napisał: Gald-cat » 28 lis 2013, 19:48

jakoś mi to nie pomaga, chyba nie o to chodziło.
Na górę

Jerzyczeka
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 1
Posty: 139
Rejestracja: 28 lut 2006, 19:50
Lokalizacja: Łańcut

#4

Post napisał: Jerzyczeka » 29 lis 2013, 12:44

Z tymi rzutami jest coś chyba nie tak. Ten z prawej wygląda jaby był przekrojem pionowym tego z lewej w jakiejś amerykańskiej metodzie rzutowania. Do tego te cienkie linie.
Na górę
