przekroje POMOC

[gumis375]

Witam! Mam pewien typ zadanek na studia z książki "Zapis konstrukcji" których nie wiem jak ugryźć. Czy mógł bym prosić o rozwiązanie przykładowych 2 zadanek żebym wiedział z czym i jak to się je

Oto treść zadania:

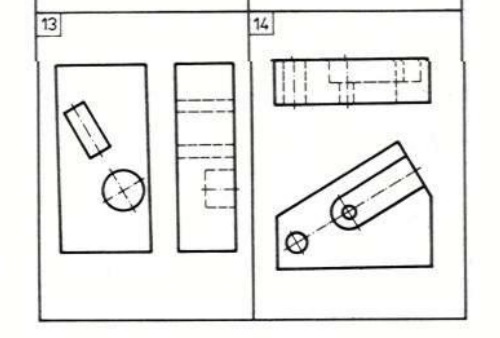

Dane są dwa rzuty (widoki) prostokątne przedmiotu. Zaznaczyć na odpowiednim rzucie położenie ukośnej płaszczyzny przekroju i dorysować przekrój ukośny. Pominąć rzut, który został zastąpiony przez wykonany przekrój. Podczas wyboru kierunku rzutowania zwrócić uwagę na to aby przekrój ukośny jednoznacznie ilustrował kształt "drążeń" oraz sposób ich wykonania. Ślad przecięcia ukośną płaszczyzną przekroju, występujący między przekroejm a widokiem zaznaczyć cieńką linią falistą. Przekrój ukośny może być rzutem obróconym narysowanym na jednej z rzutni podstawowych.,

[dance1]

no i się zaczyna, z roku na rok coraz wcześniej czy to tylko moje odczucia?

[gumis375]

No mamy wrzesień więc musiałem zacząć Tak serio to po prostu nie wiedziałem gdzie o coś takiego spytać, dlatego próbuje tu.

[balbin]

Tak serio to po prostu nie wiedziałem gdzie o coś takiego spytać, dlatego próbuje tu.

Nie mogłeś spytać tego, co ci te tematy zadał lub poszukać w necie i samodzielnie pomyśleć... jeśli potrafisz?

[gumis375]

Jak ja kocham takie odpowiedzi od bezużytecznych hejterów!
Nie mogłem spytać wykładowcy bo to typ zadania z egzaminu. Próbowałem takie lub bardzo podobne zadanie wygooglować ale nic nie znalazłem. Gdybym potrafił to zrobić to NAPRAWDĘ bym tu nie pisał... Po prostu potrzebuje informacje (przykładu) jak to ugryźć i dalej dam sobie radę.

[MSD]

Próbowałem takie lub bardzo podobne zadanie wygooglować ale nic nie znalazłem.

balbin ci dobrze i użytecznie radzi;... chyba słabo googlowałeś, bo ja znalazłem :

https://www.cnc.info.pl/topics108/przek ... t35962.htm

https://www.google.pl/search?q=przekr%C ... hAeKu4CYCA

bo masz tutaj kawa na ławę co potrzeba!
