Schemat skrzynki biegów obrabiarki do kół zębatych

timus221 · Post napisał: **timus221** » 17 maja 2013, 14:13

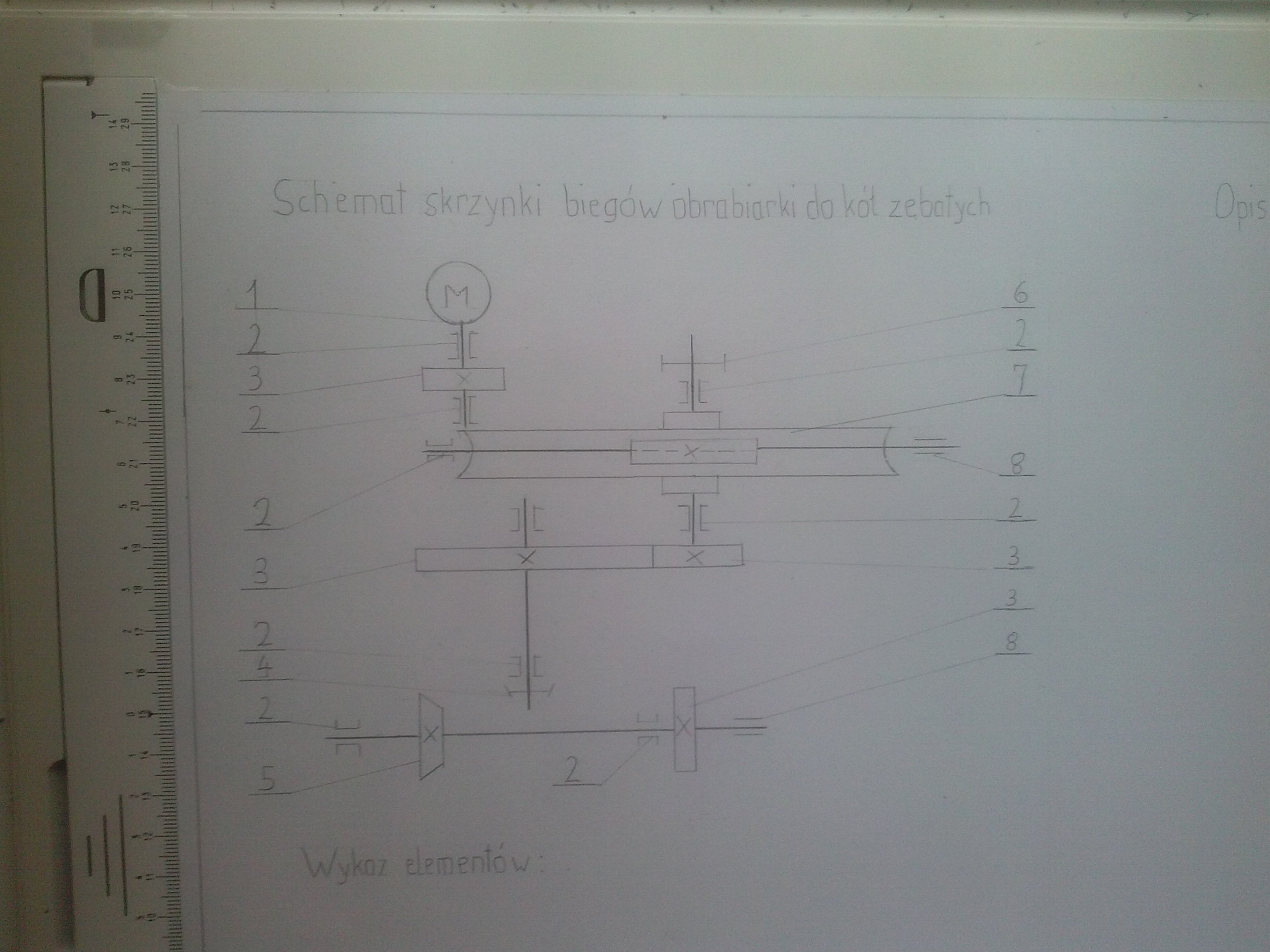

Witam , jestem nowym użytkownikiem na forum i mam nadzieję,że pomożecie mi z moim problemem. Moi drodzy otóż na moim rysunku , nie do końca wiem jakie są to elementy (szczególnie pod numerkami 3,5,7) . Bardzo potrzebny mi jest opis budowy i zasada działania poniższego schematu,którego nigdzie nie mogę znaleźć. Bardzo dziękuję za wszelką pomoc i pozdrawiam.Poniższe zdjęcia , to moje dzieło i schemat ,którey miałem narysować.

Obrazek

zdzicho · Post napisał: **zdzicho** » 17 maja 2013, 16:36

3 koło zębate walcowe
5 koło zębate stożkowe
7 ślimacznica

timus221 · Post napisał: **timus221** » 17 maja 2013, 16:57

pięknie dziękuję , a czy zna ktoś może informacje do opisu budowy i zasady dzialania tego urządzenia?

Schemat skrzynki biegów obrabiarki do kół zębatych
