Koło zębate mała pomoc

Sokoll · Post napisał: **Sokoll** » 19 maja 2013, 10:59

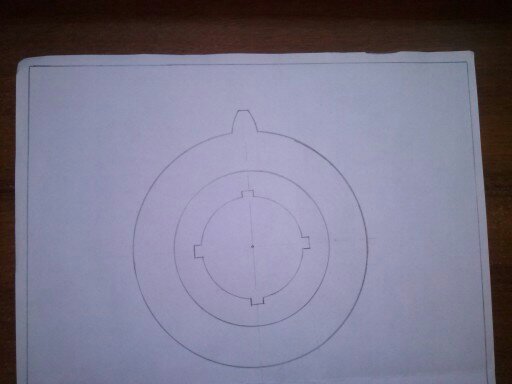

Witam. Mam do narysowania kolo zebate, w ktorym ma byc wielowypust, oraz moze byc jeden ząbek. Takie kolo narysowalem, lecz prosze o pomoc co dalej robic, powinienem wykonac obok przekroj i na nim naniesc wymiary? Moze mi ktos pokazac, jak to ma wygladac w przypadku mojego kola? Obrazek

Post napisał: **WZÓR** » 19 maja 2013, 11:06

Tu masz przykład;

Mariusz.

Sokoll · Post napisał: **Sokoll** » 19 maja 2013, 11:11

Tak, juz widzialem ten przyklad, lecz kolo, ktore na nim jest ma wiecej szczegolow i naprawde nie mam pojecia co jest co na nim

Wiem, ze musze obok wykonac przekroj, moze moglby ktos zrobic jakis zarys w autocadzie, lub paincie nawet, zebym mogl to wizualnie zobaczyc? Porownuje rozne rysunki ze soba, ale jestem w tym kompletnie zielony i potrzebuje pomocy

[ Dodano: 2013-05-19, 11:28 ]
https://www.cnc.info.pl/download.htm?id=16290
tutaj ktos zrobil w miare przejrzyscie dla oka. Zrobic cos takiego? Tylko bez tych otworow? Moze chociaz ktos powiedziec jak mam te wpusty tam umiejscowic? I jak to bedzie wygladalo z zębem? Moze ktos chociaz w paincie naniesc to?
