Przekroje korpusu do rysunku wykonawczego.

kristo22pl · Post napisał: **kristo22pl** » 04 kwie 2013, 21:15

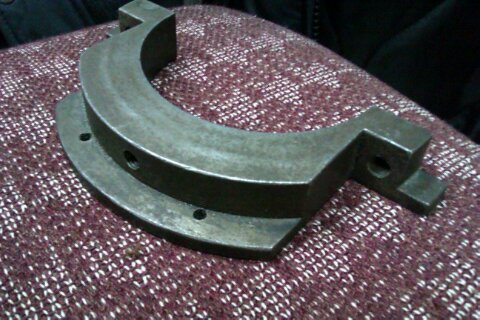

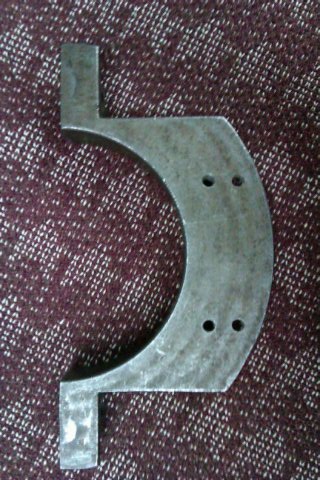

Witam wszystkich użytkowników forum. Kilka dni temu na laboratoriach z grafiki dostałem korpus. Muszę wykonać rysunek wykonawczy tejże części i mam mały problem, właściwie zasadniczy. Nie wiem jak dobrać rzut główny i przekroje tak, żeby wszystko było pokazane. Nie chodzi mi o to, żeby ktokolwiek rysował za mnie pracę, a jedynie o pomoc w określenie niezbędnej ilości rzutów i przekrojów. Jedyne co przychodzi mi do głowy, to żeby narysować 3 widoki, jeden przekrój i wyrwanie, ale to chyba za dużo i da się łatwiej. Co obrać jako rzut główny i jak poprowadzić płaszczyznę(y) przekroju. Zamieszczam zdjęcia korpusu. Błagam tylko nie krzyczcie na mnie. Mam nadzieję, że wystarczą te 2 zdjęcia. Pozdrawiam.
Dodam tylko, że wszystkie otwory są przelotowe z wyjątkiem dwóch najmniejszych gwintów.

rrope · Post napisał: **rrope** » 04 kwie 2013, 21:42

kristo22pl pisze:Witam wszystkich użytkowników forum. Kilka dni temu na laboratoriach z grafiki dostałem korpus. Muszę wykonać rysunek wykonawczy tejże części i mam mały problem, właściwie zasadniczy. Nie wiem jak dobrać rzut główny i przekroje tak, żeby wszystko było pokazane. Nie chodzi mi o to, żeby ktokolwiek rysował za mnie pracę, a jedynie o pomoc w określenie niezbędnej ilości rzutów i przekrojów. Jedyne co przychodzi mi do głowy, to żeby narysować 3 widoki, jeden przekrój i wyrwanie, ale to chyba za dużo i da się łatwiej. Co obrać jako rzut główny i jak poprowadzić płaszczyznę(y) przekroju. Zamieszczam zdjęcia korpusu. Błagam tylko nie krzyczcie na mnie. Mam nadzieję, że wystarczą te 2 zdjęcia. Pozdrawiam.
Dodam tylko, że wszystkie otwory są przelotowe z wyjątkiem dwóch najmniejszych gwintów.

Narysuj swoję wersje i pokaż na forum do oceny i ewentualnej poprawy

...

kristo22pl · Post napisał: **kristo22pl** » 04 kwie 2013, 22:01

Ok, ale czy wogóle jest sens rysować 3 widoki i 1 przekrój? Nigdzie nie spotkałem sie z takim rysunkiem, zawsze jest to załatwione w max 1 widoku i 2 przekrojach. Rysunki umiem rysować, tylko nie wiem jak w tym przypadku będą wyglądały płaszczyzny przekroju.

rrope · Post napisał: **rrope** » 04 kwie 2013, 22:18

kristo22pl pisze:Ok, ale czy wogóle jest sens rysować. ..Rysunki umiem rysować, tylko nie wiem

Narysuj i pokaż, a nie ściemniaj

.

kristo22pl · Post napisał: **kristo22pl** » 04 kwie 2013, 23:47

Chciałoby się napisać "Pomóż, a nie ściemniaj, że pomagasz", ale ugryzę się w język.

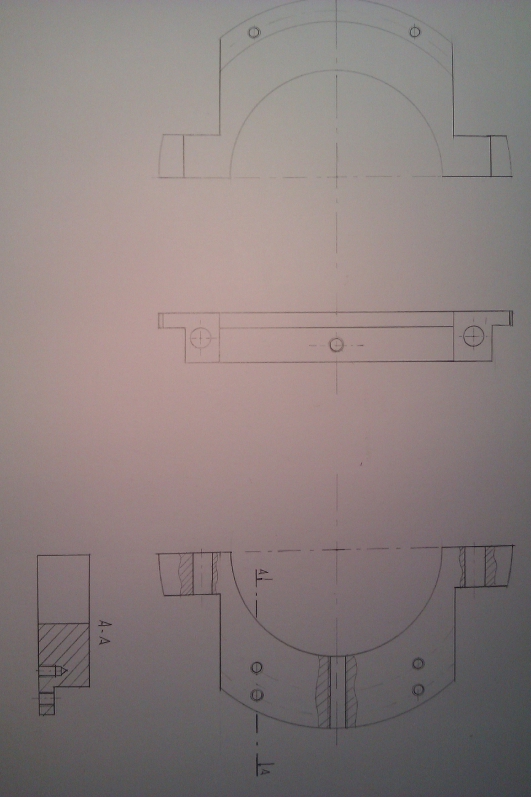

Co Pan na to Panie kolego? To musi dać zrobić się prościej.
Sorki, że w pionie zdjęcie.

rrope · Post napisał: **rrope** » 05 kwie 2013, 12:14

kristo22pl pisze:Chciałoby się napisać "Pomóż, a nie ściemniaj, że pomagasz", ale ugryzę się w język.
Co Pan na to Panie kolego? To musi dać zrobić się prościej.

Pan,Panie kolego to na co czekasz jak musi ...do roboty

kristo22pl · Post napisał: **kristo22pl** » 05 kwie 2013, 12:18

No, to pomogłeś, nabijaj dalej licznik.

kristo22pl · Post napisał: **kristo22pl** » 08 kwie 2013, 18:30

No i pomogłem sobie sam. Forum zupełnie nieprzydatne w dodatku na priv zostałem zasypany ofertami POMOCY, oczywiście odpłatnej. Smutno patrzeć.

rrope · Post napisał: **rrope** » 09 kwie 2013, 12:28

kristo22pl pisze:Nie wiem jak dobrać rzut...
Błagam tylko nie krzyczcie na mnie...

pomogłem sobie sam..

Forum zupełnie nieprzydatne ...

Wiedziałem, że to twoje megalenistwo zmusza cię do żebrania na forum o pomoc!

.

Przekroje korpusu do rysunku wykonawczego.
