Przekrój b-b i aksonometria pomoc

persii432 · Post napisał: **persii432** » 20 sty 2013, 15:32

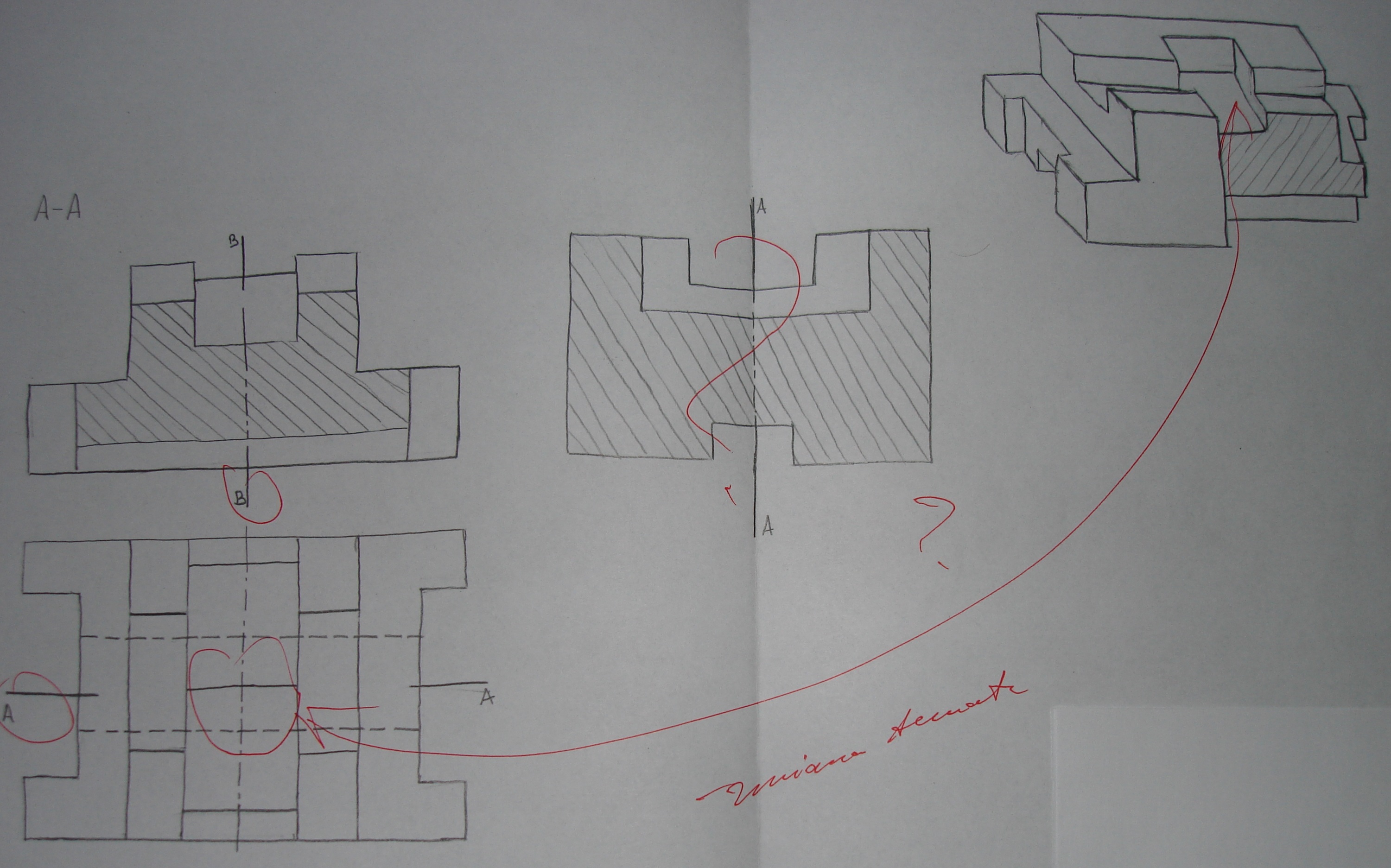

Mógł by ktoś pomóc i powiedziec jak powinienem narysować aksonometrie i co zrobić z tą linią na rzucie z góry?? Bo nie mam pojęcia jak to zrobić. Moim zadaniem było narysować przekrój b-b oraz aksonometrie z wycięciem ćwiartki. Obrazek

Bri · Post napisał: **Bri** » 20 sty 2013, 19:32

Tej linii ma po prostu nie być, najwyżej pozioma oś symetrii.
Przy literkach zapomniałeś o strzałkach.
Nie robi się zapętlania przekrojów (na przekroju A-A zaznaczasz przekrój B, a na przekroju B-B zaznaczasz przekrój A).
Strasznie to nabazgrane.

persii432 · Post napisał: **persii432** » 20 sty 2013, 19:49

Nabazgrane bo to na szybko przerysowywane na ćwiczeniach. Teraz mam to na "gotowo"poprawić. No właśnie też myślałem ze ma jej tam nie być tylko dlaczego mam napisane ze zmiana tematu. Na aksonometrii tego nie narysowałem i mam błąd. Te dwa rysunki po lewej stronie są dokładnie przerysowane z tematu ćwiczenia. Jesli miała by to być oś symetrii to chyba przez cały rzut z góry by była. Ale dzieki za próbę pomocy.
