Rysunek na zaliczenie

bayern1071 · Post napisał: **bayern1071** » 14 sty 2013, 17:09

Witam potrzebuje szkicu rysunku który będzie moim zaliczeniem semestru a nie wiem jak się za to zabrać.
Obrazek

Z góry dziękuję za pomoc, jest to dla mnie bardzo ważne.

warszaw · Post napisał: **warszaw** » 14 sty 2013, 17:26

Najlepiej zwymiarować sobię tą część. Np. suwmiarką.
I ją poprostu narysować:)
Podstawy rysunku tech. masz tu: http://pracownicy.uwm.edu.pl/wojsob/pli ... dzenie.pdf

bayern1071 · Post napisał: **bayern1071** » 14 sty 2013, 20:12

Mi chodzi o to jak te rzuty porysować itp. Ja wiem, że trzeba zwymiarować tylko, że najpierw muszę mieć szkic który zatwierdzi profesor i później mogę wymiarować i rysować ale nie mam pojęcia jak zrzutować ten przedmiot(by go później zwymiarować):)

rc666 · Post napisał: **rc666** » 14 sty 2013, 20:45

Rzutowanie juz zrobiles? Zdjecia ktore wykonales wlasnie sa rzutami.

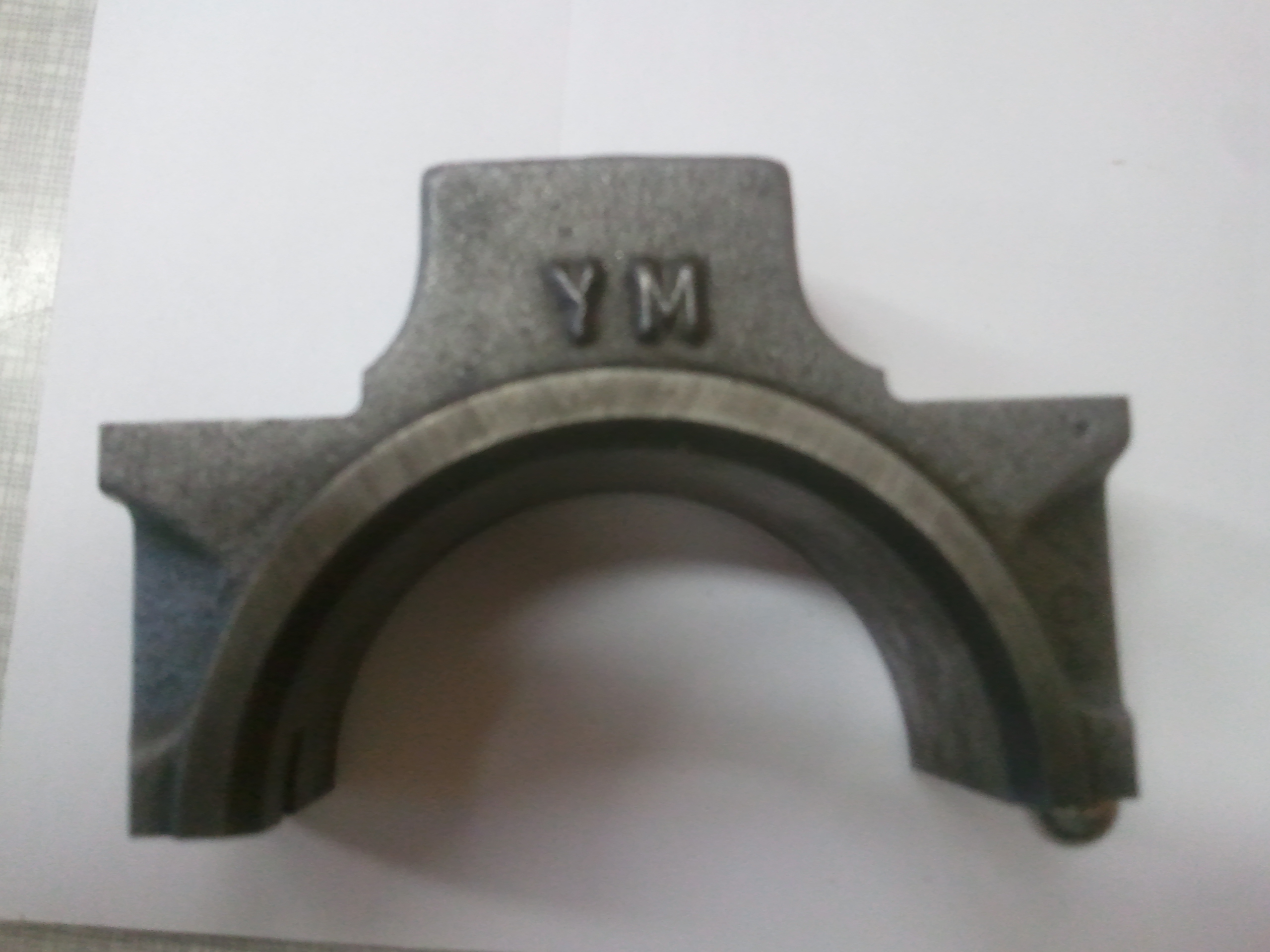

Pierwsze zdjecie to rzut z przodu

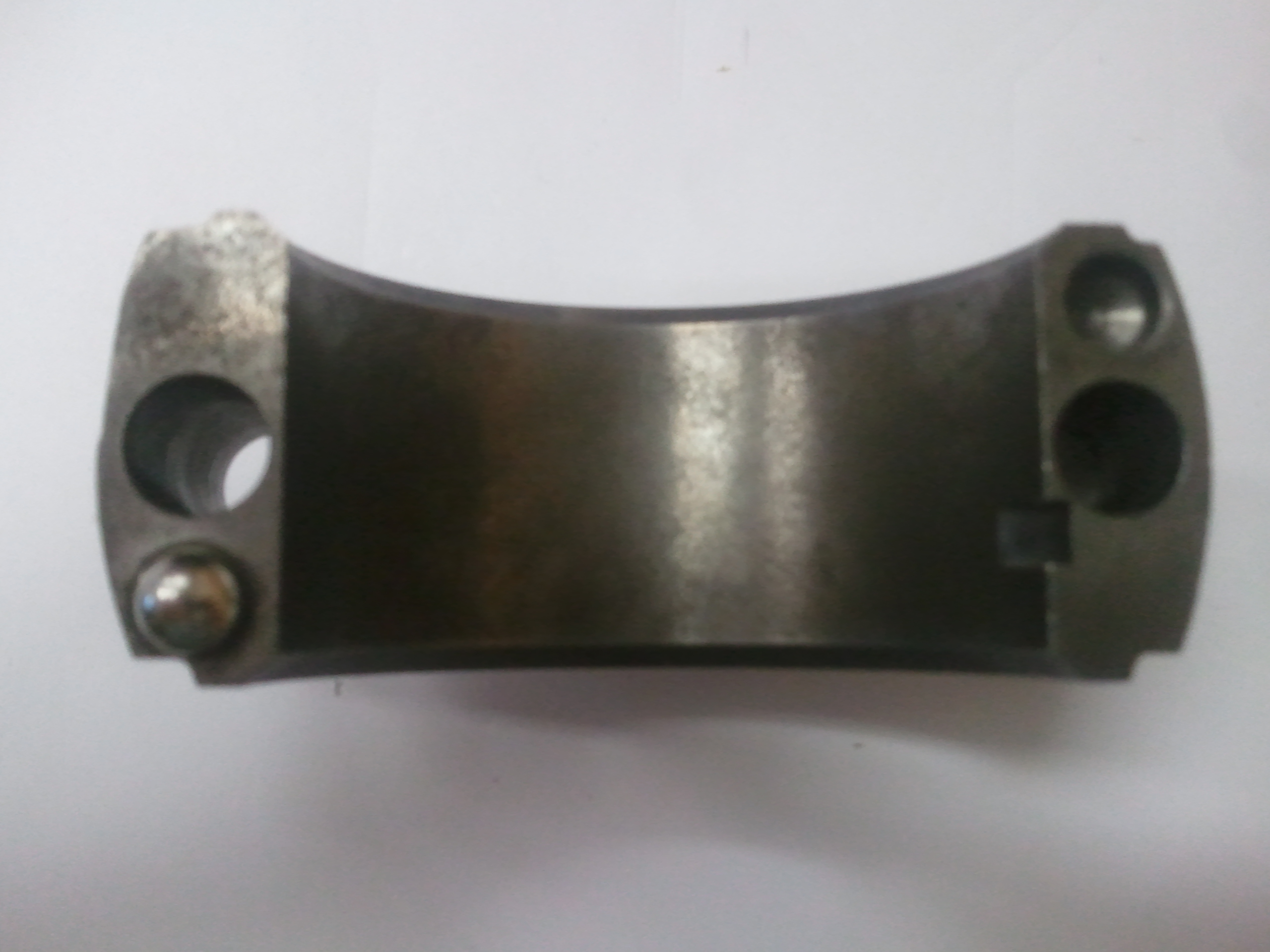

Drugie to rzut z gory.

bayern1071 · Post napisał: **bayern1071** » 14 sty 2013, 21:06

Ehh... ja potrzebuje szkicu, nie wiem jak mam to jaśniej napisać czegoś z czego eę mógł narysować właściwy rysunek i nie wiem jak to zrobić jakie rzuty narysować jakie przekroje jakie kłady czy co tam trzeba po prostu nie potrafię i potrzebuje szkicu(odręcznego jak to rezeba narysować by gościu mi to zaliczył i bym miał chociaż to z głowy

pozdrwiam

rrope · Post napisał: **rrope** » 14 sty 2013, 22:48

bayern1071 pisze:Ehh... ja potrzebuje szkicu, nie wiem jak mam to jaśniej napisać czegoś z czego eę mógł narysować właściwy rysunek i nie wiem jak to zrobić jakie rzuty narysować jakie przekroje jakie kłady czy co tam trzeba po prostu nie potrafię i potrzebuje szkicu(odręcznego jak to rezeba narysować by gościu mi to zaliczył i bym miał chociaż to z głowy

znaczy się potrzebujesz ...gotowca?

bayern1071 · Post napisał: **bayern1071** » 14 sty 2013, 23:49

potrzebuje szkicu czyli zarysu gotowego rysunku czyli po prostu ktore rzuty mam wykonać i jak czy jakieś przekroje, wycięcia i inne rzeczy których nie ogarniam, ale można to nazwać w sumie gotowiec.

warszaw · Post napisał: **warszaw** » 16 sty 2013, 18:30

Mniej więcej cosik takiego.
Zrobiłem to na szybko. Więc nie zachowałem praktycznie żadnych zasad rysowania

Ale w trzech rzutach zwymiarujesz praktycznie wszystko.
Można zrobić przekroje przez wypyst i wpust (A-A i B-B) aby je zwymiarować.
Można również wstawić parę szczegółów. No ale zostawiam je Tobie. Bo za łatwo będzie

rrope · Post napisał: **rrope** » 16 sty 2013, 18:35

warszaw pisze: nie zachowałem praktycznie żadnych zasad rysowania... Bo za łatwo będzie

dobre!

bayern1071 · Post napisał: **bayern1071** » 16 sty 2013, 19:16

dzieki wielkie

mi potrzebny był po prostu odręczny szkic by gościu mi ewentualnie poprawił i bym mógł rysować ale zrobiłeś to super

WIELKIE DZIĘKI
