Odwzorowanie bryły

[darkness4]

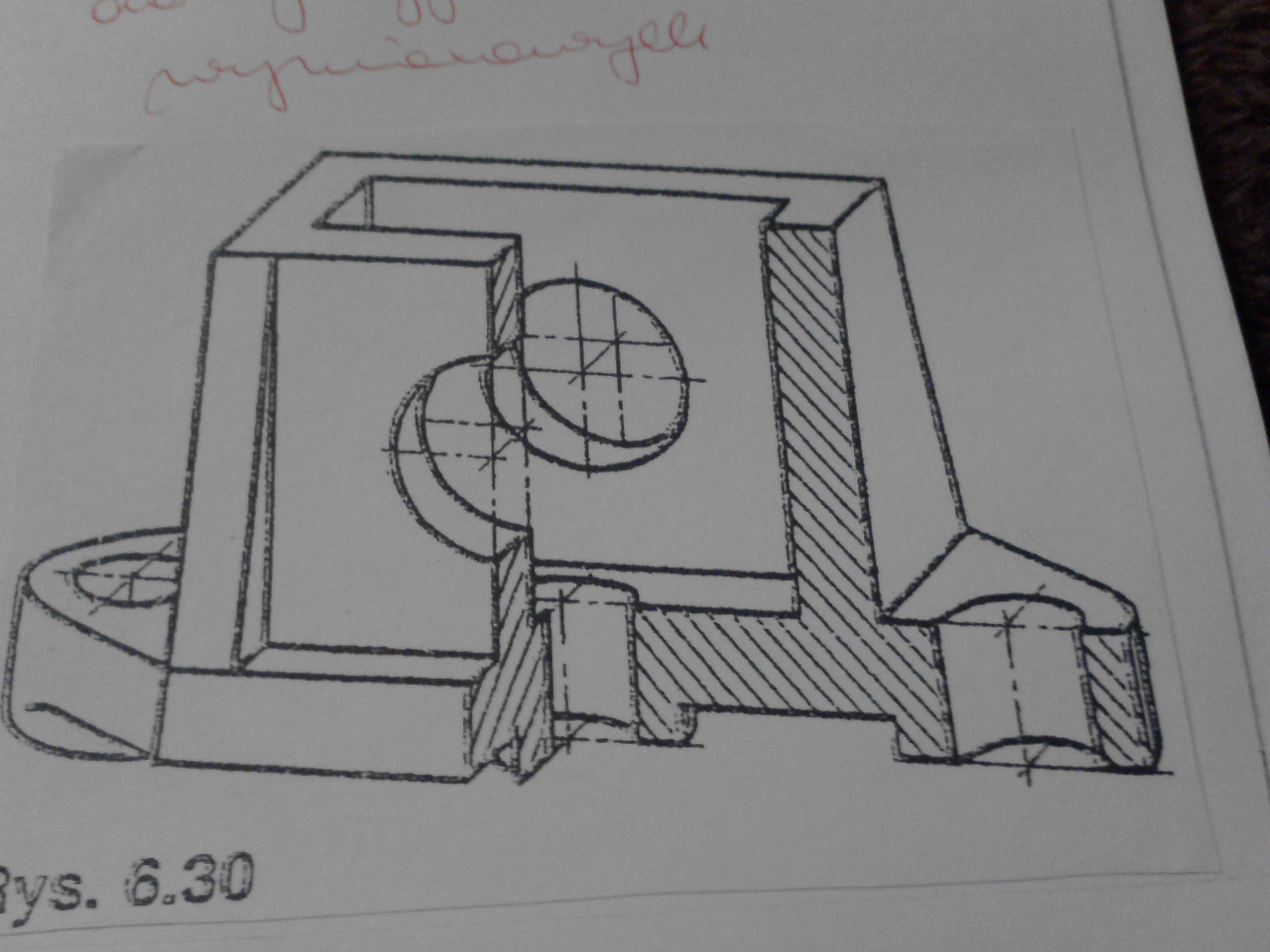

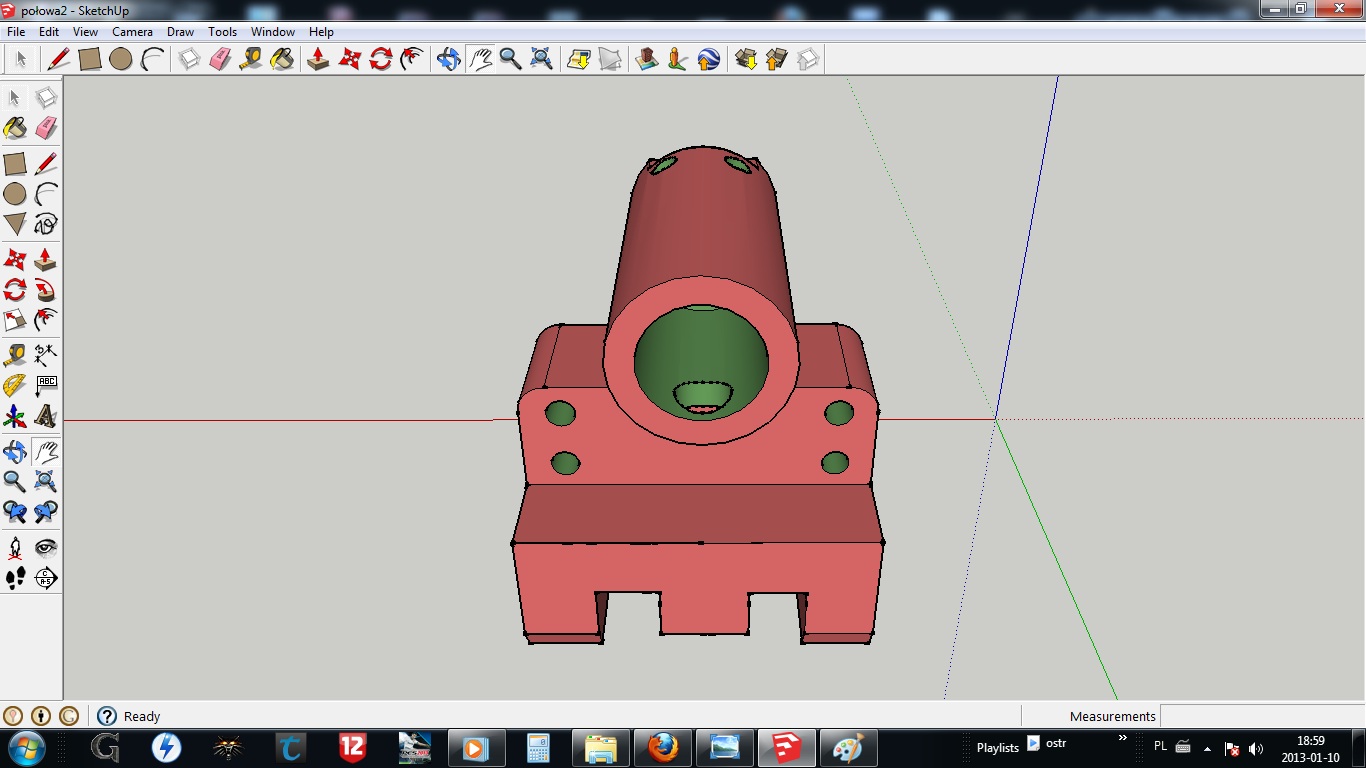

Jak w temacie mam odwzorować tę bryłę.

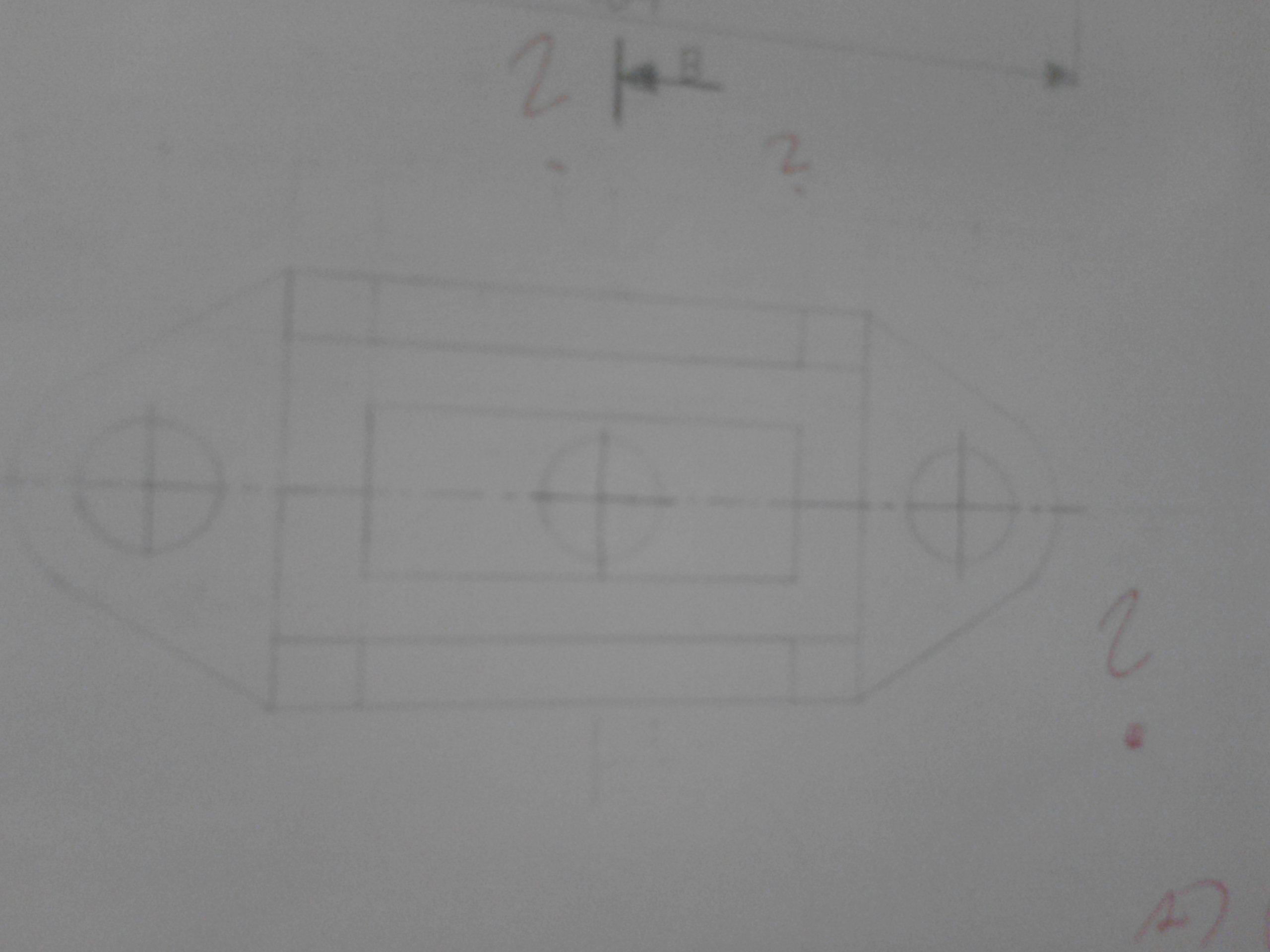

Narysowałem półwidok - półprzekrój jako rzut główny i półwidok z góry. Wymiar średnicy mam zamiar dać w wyrwaniu na rzucie z góry (zaznaczyłem na czerwono) czy to będzie dobrze?

Narysowałem także przekrój. Jest to przekrój rzutu głównego B-B tylko zdjęcie źle zrobiłem i tego u góry B nie ma.

Mam zapisaną andotację brak wiadomości o rzutowaniu i wymiarowaniu oraz przyjmowaniu baz wymiarowych.Te wymiarowania to (chyba) widzę błędy, ale gdzie źle rzutuję nie widzę i tu prosiłbym o pomoc w znalezieniu błędów.

[darkness4]

Nikt nie jest w stanie mi pomóc?

[Bri]

Na widoku "z góry" zrobiłeś tylko połowę elementu, a powinieneś cały a na nim zaznaczyć jak go przeciąłeś do pół-przekroju, dopiero wtedy widok "z przodu" który jest powyżej niego będzie miał sens.

Dodatkowo np. na widoku z przodu musisz pamiętać jakie linie mają być ciągłe (efekt wycinania).

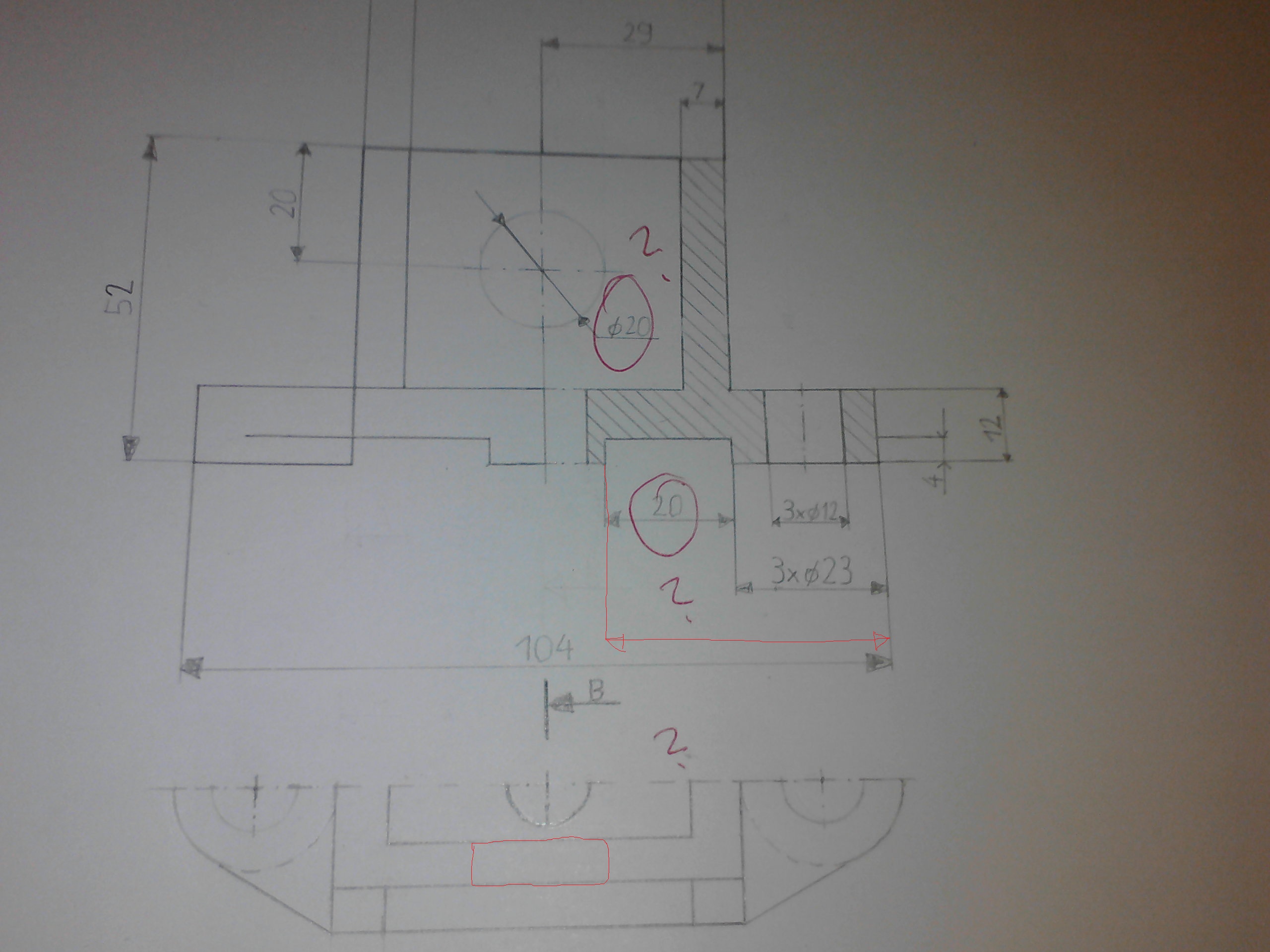

Otwór w podstawie jest otoczony materiałem również okrągłym - wymiar średnicy tam daj, zapis obok 3xfi23 i 3xfi12 niby się do tego odnosi ale wcale nie jest to czytelne otwory skrajne wymiaruj tak ale bez "3x" a otwór w osi wymiaruj osobno.

Wymiar 20 jest dlatego na czerwono gdyż należy wymiarować średnice i odległości między osiami. A nie w ten sposób.

Rzut B-B wymiar 6 ma być przecież po lewej.. Ale lepsza była by szerokość materiału zawierającego otwory i wymiar "na zewnątrz".

Wymiar fi20 jest na czerwono bo w tym widoku masz pół-przekrój - wymiarowanie tego otworu (tych otworów) przenieś na B-B.

[darkness4]

Dziękuję za pomoc.

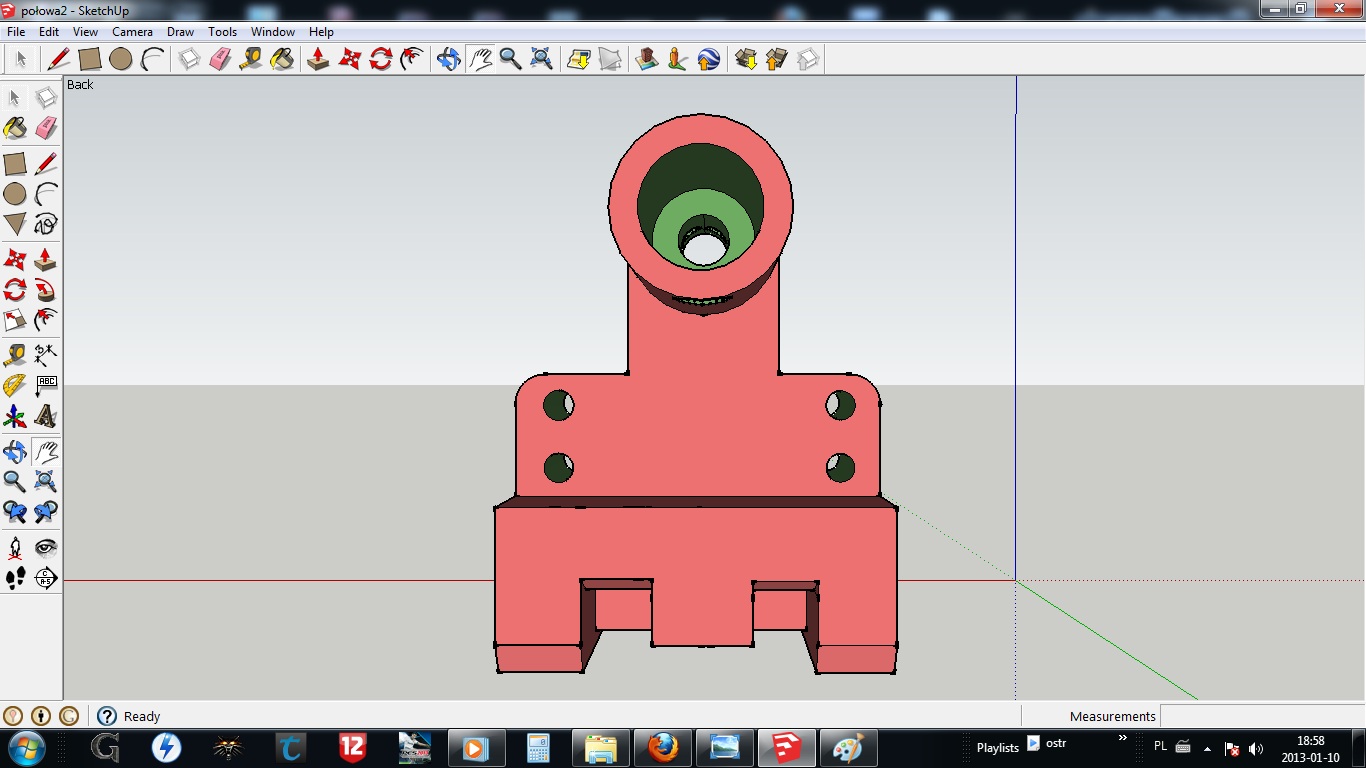

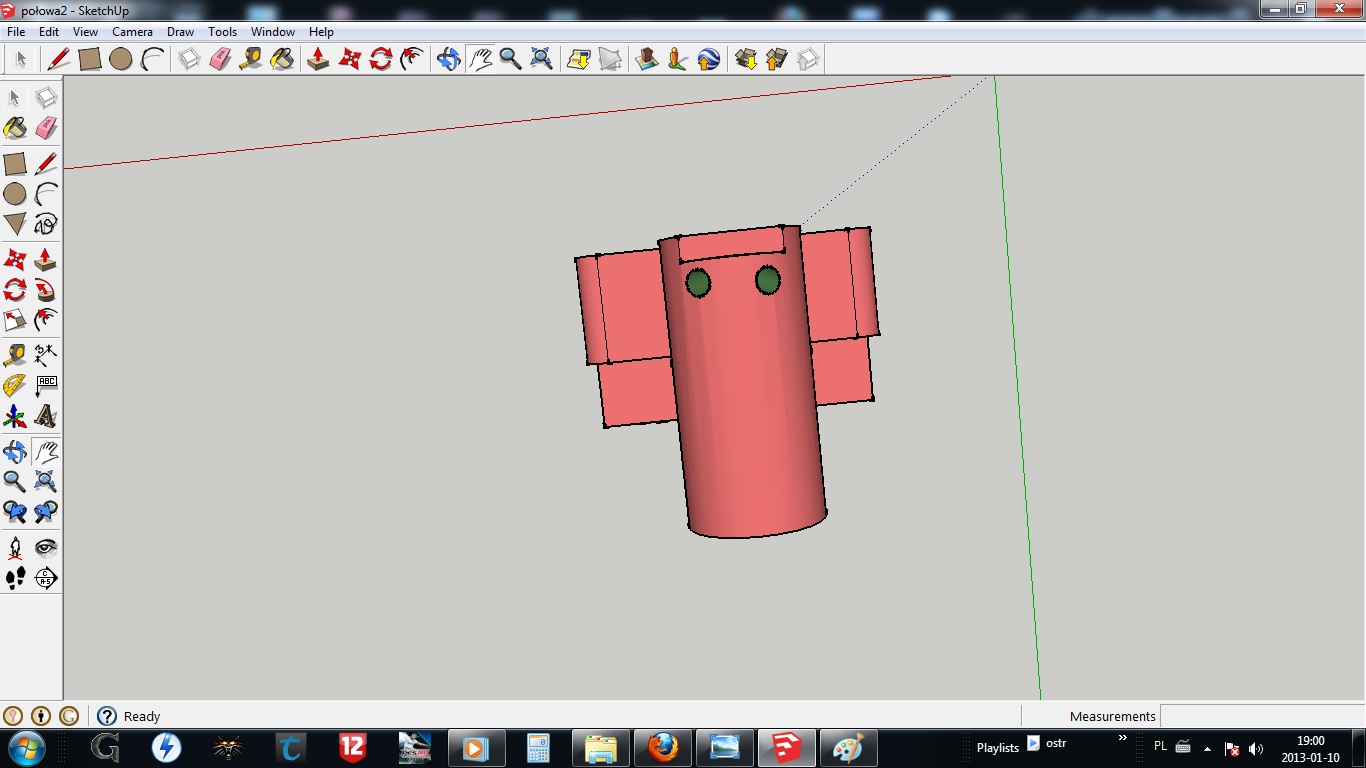

Prosiłbym o sprawdzenie odwzorowania tej bryły.

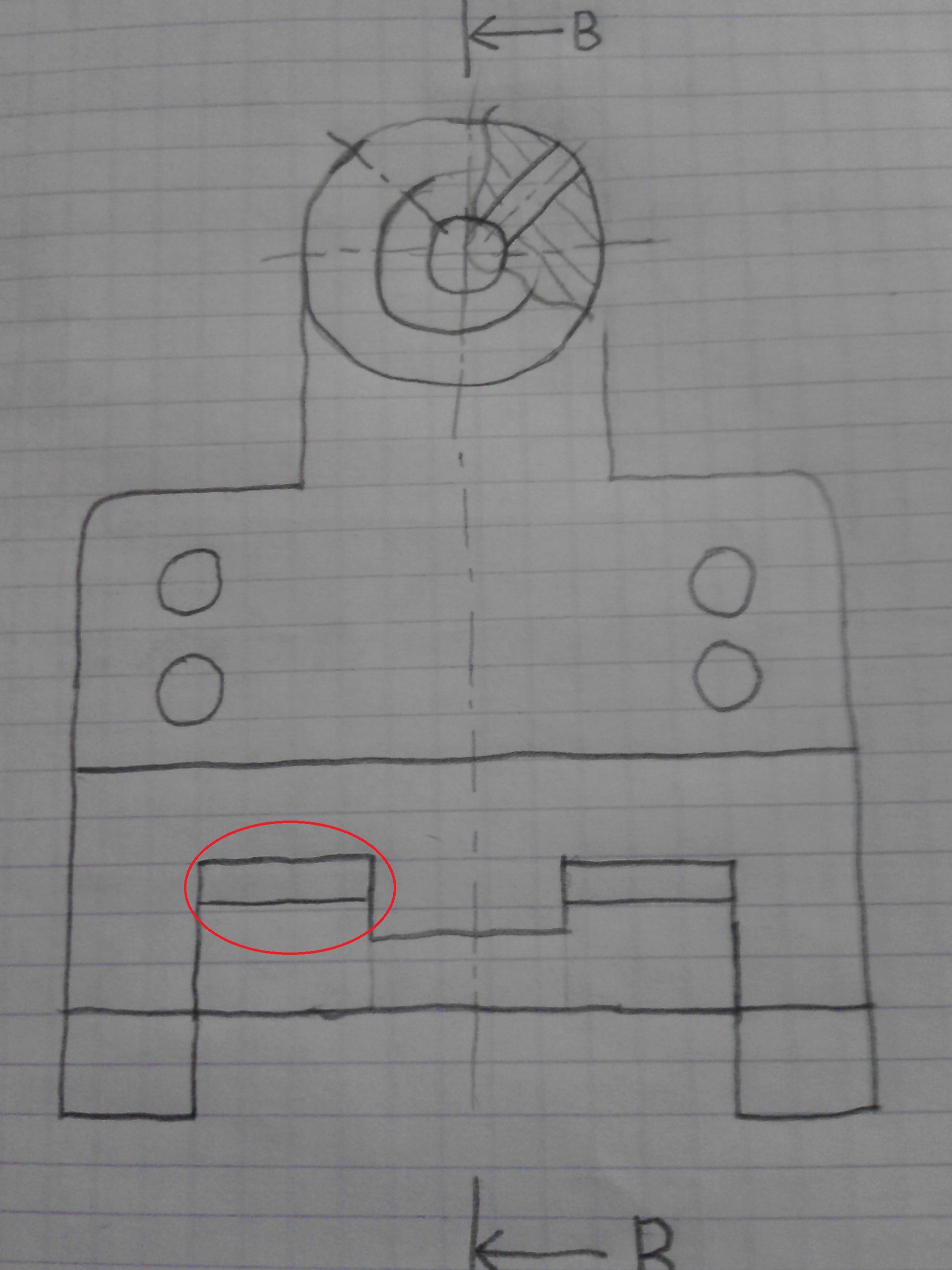

Rzut główny

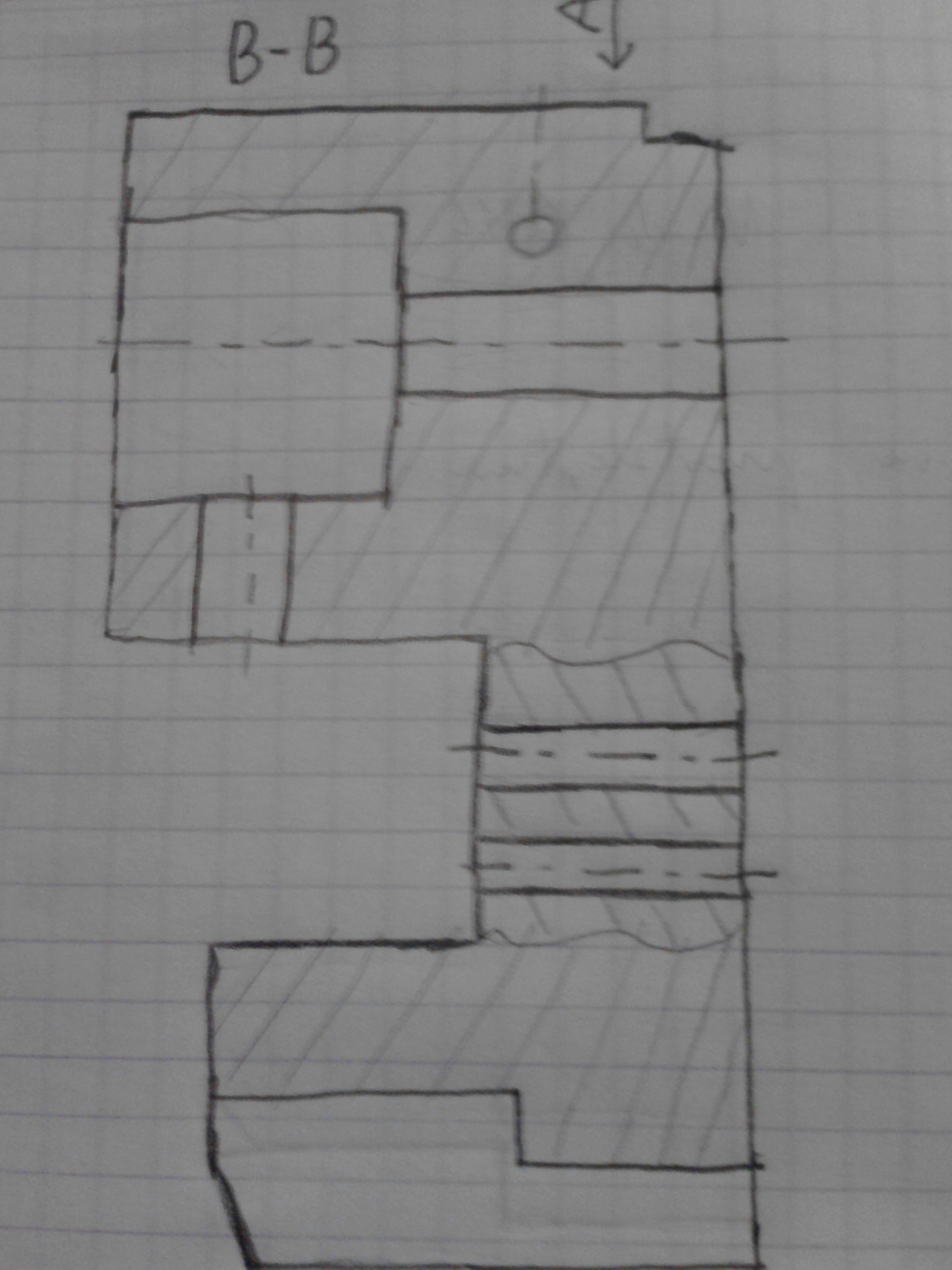

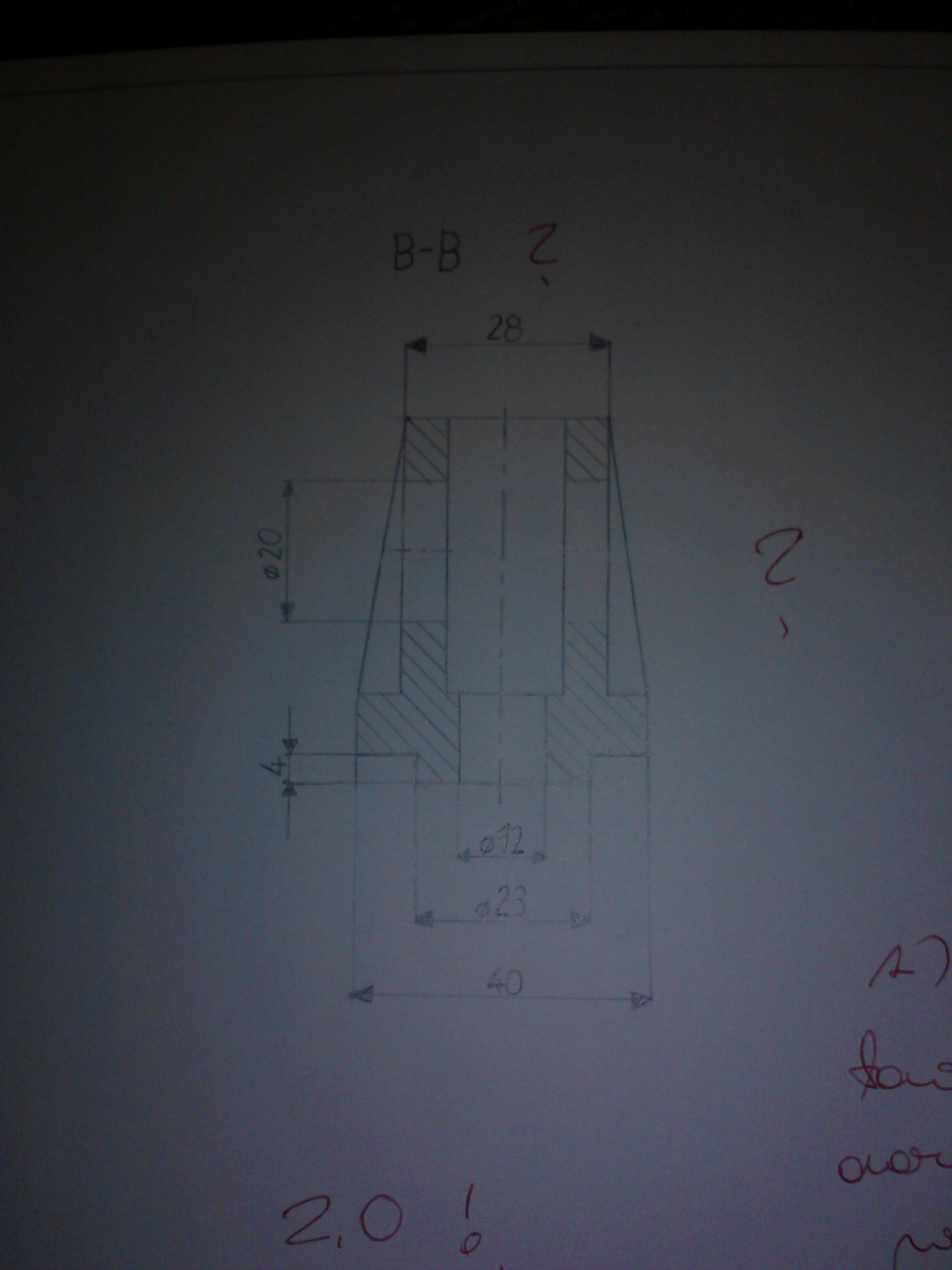

Przekrój B-B

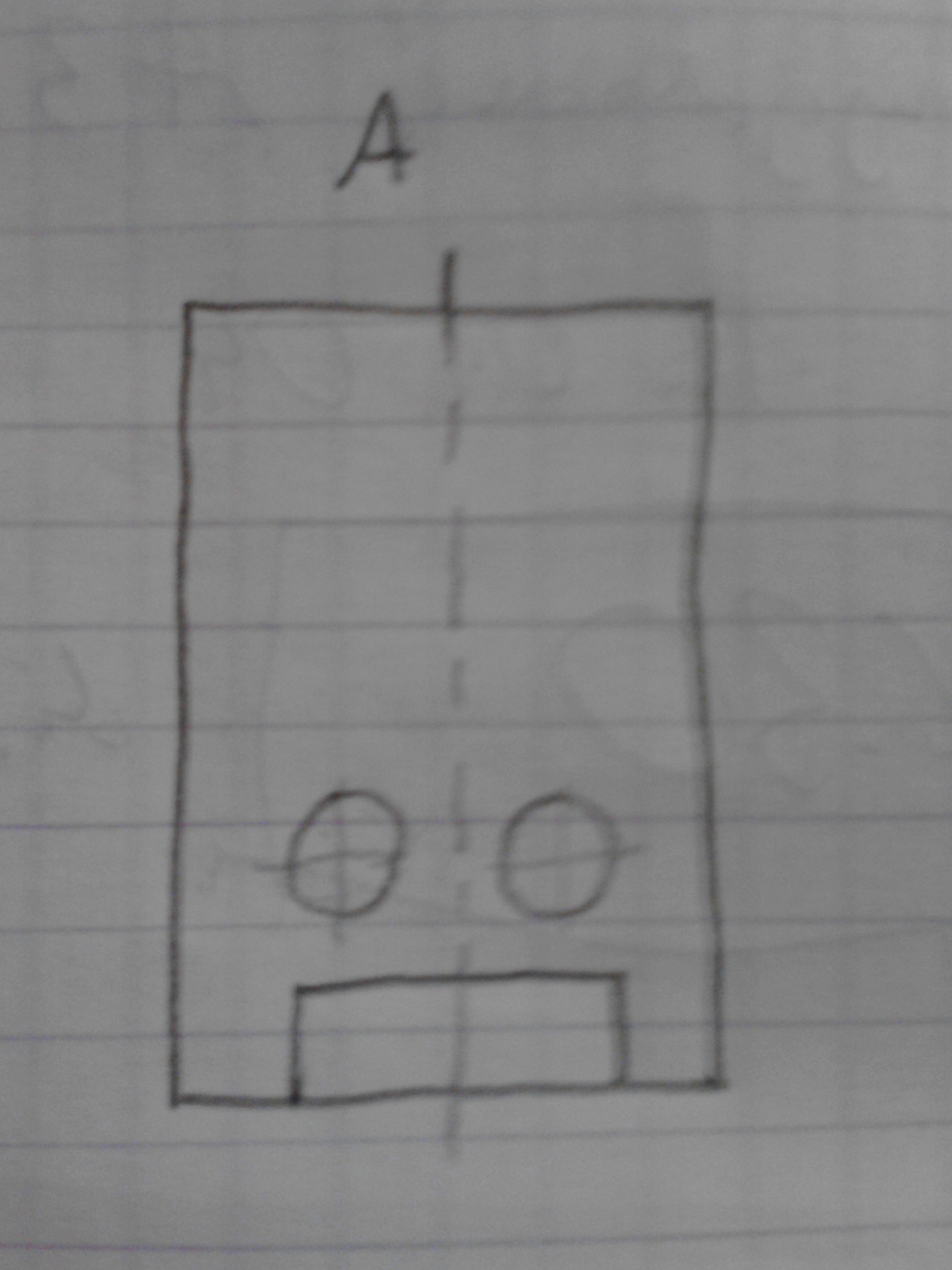

Widok pomocniczy A

Nie wiem jak pokazać fazę zaznaczoną na rzucie głównym, może to być wyrwanie na przekroju B-B?

[darkness4]

Mam to na poniedziałek. Powie ktoś przynajmniej czy to jest w miarę ok czy całkiem bez sensu?

[darkness4]

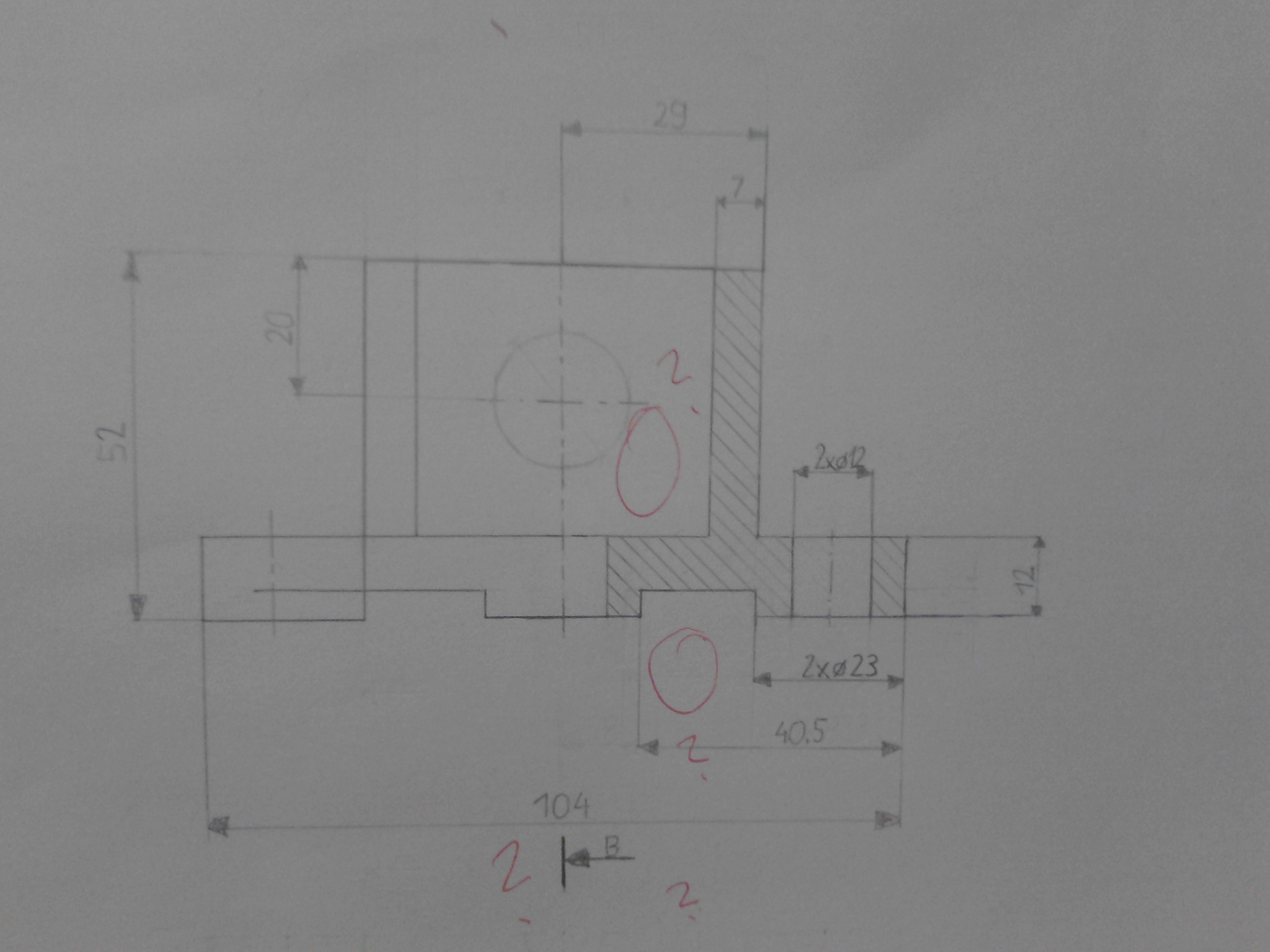

Po wprowadzeniu poprawek o których mówił Bri mojemu prowadzącemu dalej to się nie podoba i napisał że nie poprawione błędy i postawił kilka pytajników widocznych na zdjęciach. Czy wybrane przeze mnie rzuty są odpowiednie i wystarczają do ukazania tej bryły?
