Prośba o sprawdzenie wymiarowania i rzutowania.

[Alti]

Witam.

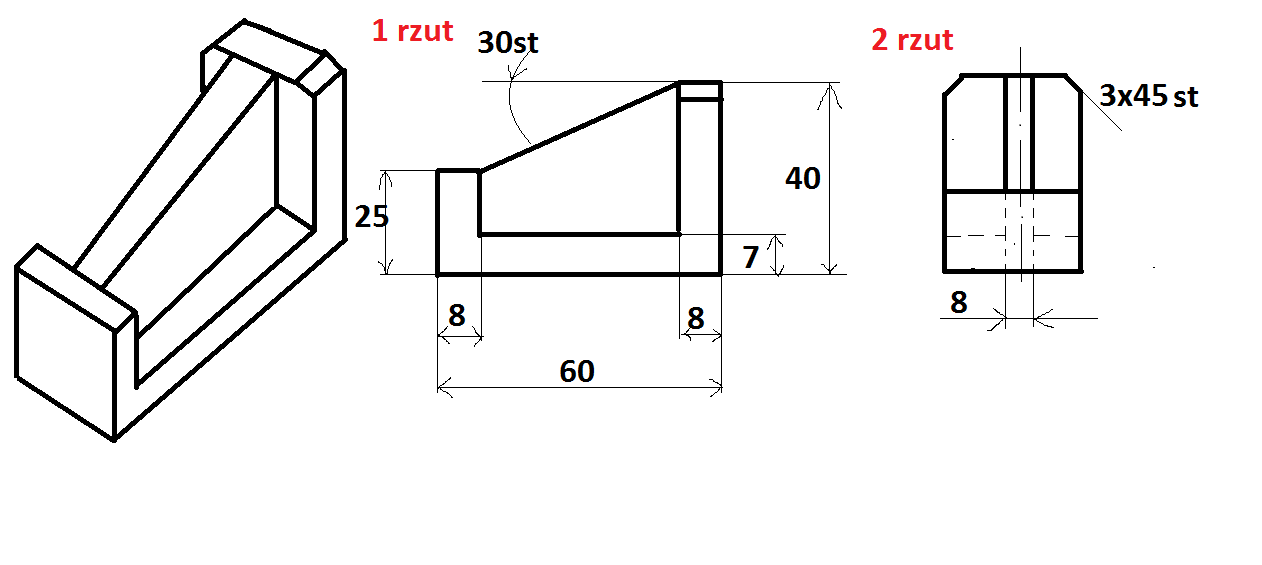

PO lewej stronie zamieściłem przedmiot który muszę z rzutować.



Czy wymiarowanie jest zrobione w odpowiedni sposób ? Brakuje, jest za dużo niektórych wymiarów ?

[peritus]

Witam.Czy wymiarowanie jest zrobione w odpowiedni sposób ? Brakuje, jest za dużo niektórych wymiarów ?

brakuje, kąt zbędny

[Alti]

Co do tych wymiarów to wiem że mają być obrócone o 90 stopni : )

Robiłem to w paint'cie i dlatego też tak to narysowałem.
Dzięki za sprawdzenie i za pomoc : )

[lukasgld]

Mnie uczono to bączek jeśli chodzi o wymiarowanie. Są tzw. bazy, ale ogólnie chyba dobrze.
