Jaki wymiar brakuje?

Dyskusje dotyczące spraw związanych z rysunkiem technicznym
ODPOWIEDZ Poprzedni tematNastępny temat

Autor tematu
bartekh
Czytelnik forum poziom 3 (min. 30)
Czytelnik forum poziom 3 (min. 30)
Posty w temacie: 1
Posty: 33
Rejestracja: 28 paź 2011, 16:20
Lokalizacja: Poznań

Jaki wymiar brakuje?

#1

Post napisał: bartekh » 29 maja 2012, 22:04

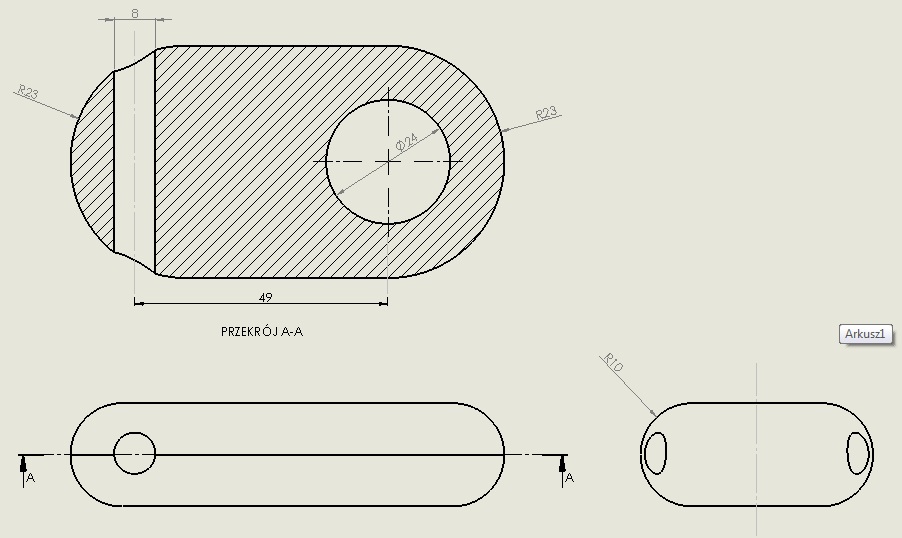

Obrazek


Tagi:
wymiar
Na górę

bigdaaddy
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 1
Posty: 116
Rejestracja: 08 lis 2009, 15:18
Lokalizacja: Kcynia

#2

Post napisał: bigdaaddy » 01 cze 2012, 11:57

Zgodnie z prawem Murphie'go: Jeżeli na rysunku brakuje jakiegoś wymiaru, to jest to wymiar najbardziej istotny.
Na górę

mdg
Specjalista poziom 3 (min. 600)
Specjalista poziom 3 (min. 600)
Posty w temacie: 1
Posty: 700
Rejestracja: 16 gru 2008, 09:16
Lokalizacja: Dzierżoniów

#3

Post napisał: mdg » 01 cze 2012, 13:55

Zgadzam się z przedmówcą, brakuje istotnego wymiaru: długości. Ponieważ nie podano miejsc zaczepienia promieni R23, więc nie można ustalić długości przedmiotu.
Pozdrawiam

Grzesiek
Samozwańczy programista CNC
