Dokończenie rysunku wykonawczego WAŁKA I TULEJKI
: 27 kwie 2012, 20:16
Cześć, muszę dokończyć wymiarowanie wałka, potrzebna mi wasza pomoc
Nauczyciel zapisał mi kilka uwag:

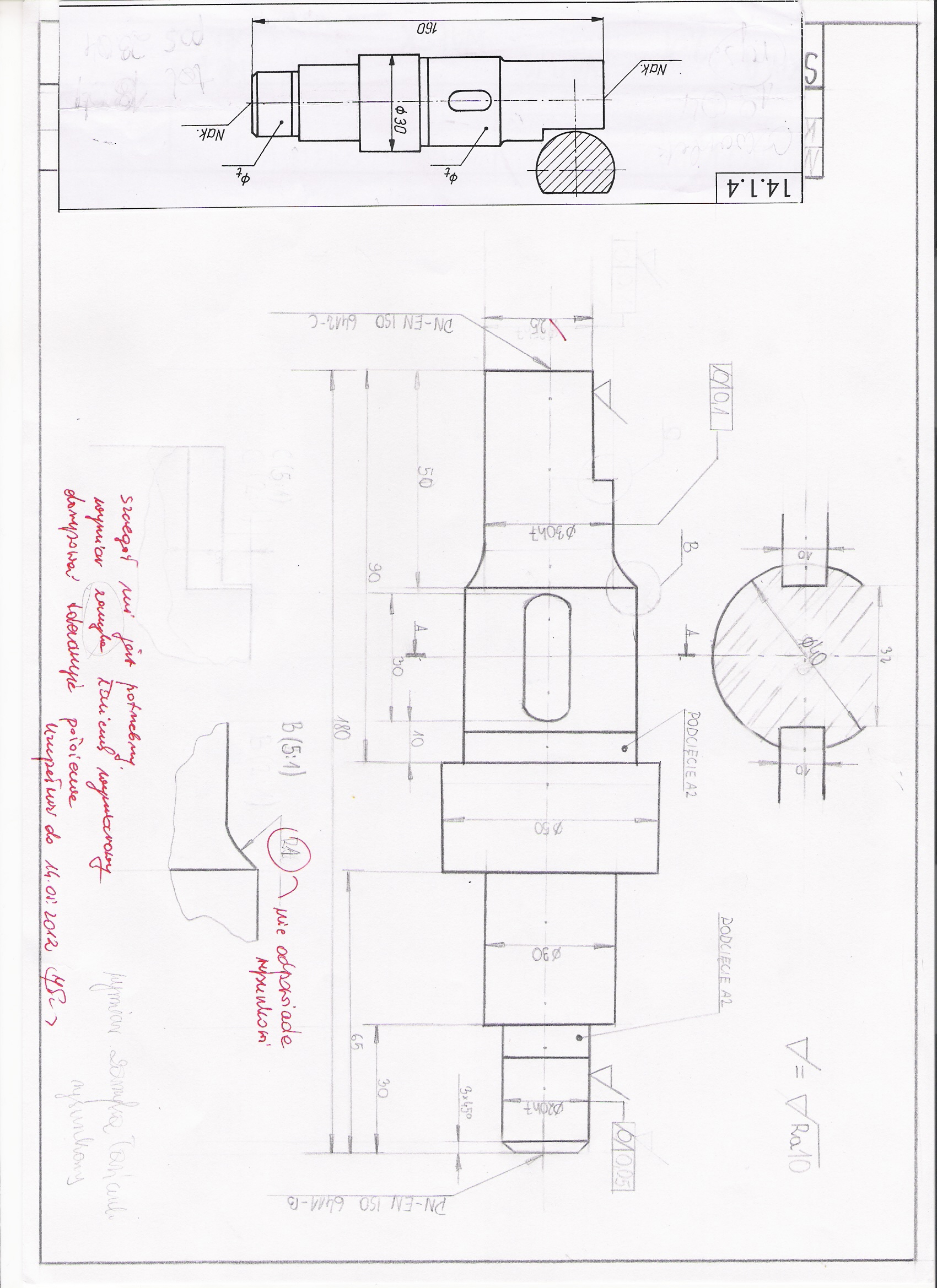

RYSUNEK WYKONAWCZY TYPU WAŁEK
1) Szczegół nie jest potrzebny (zmazałem go) *uznać za już nie istotne
2) Wymiar zamyka łańcuch rysunkowy *Nie wiem o co chodzi
3) Dorysować tolerancje położenia *Też nie wiem
4) Nie odpowiada rysunkowi (tj. R1)
Potrzebna mi wasza pomoc abym mógł to dokończyć, szukałem informacji na ten temat ale nie umiem poradzić sobie z tym. Byłbym wdzięczny gdyby ktoś poprawił i podpowiedział
PS.
Polecenia które musiałem wykonać:
a) Dorysuj wskazane szczegóły konstrukcyjne
b) Czopy oznaczone (fi)t z wymiaruj jako tolerowane
c) Dokończ wymiarowanie zachowując proporcje poszczególnych części wałka jak na szkicu
d) Wymiary rowków wpustowych podcięć obróbkowych nakiełków oznaczone "Nak" oraz elementów wielowypustowych, dobierz z normy PN
e) Oznacz chropowatość powierzchni
f) Oznacz tolerancje kształtu min. 2
g) Nie należy przedstawiać zarysów wewnętrznych linnią kreskowaną (trzeba zrobić przekrój)
Następnie mam kolejną prośbę, związaną z TULEJKĄ. Nie ma o niej nic w mojej książce od przedmiotu, i mam problem.

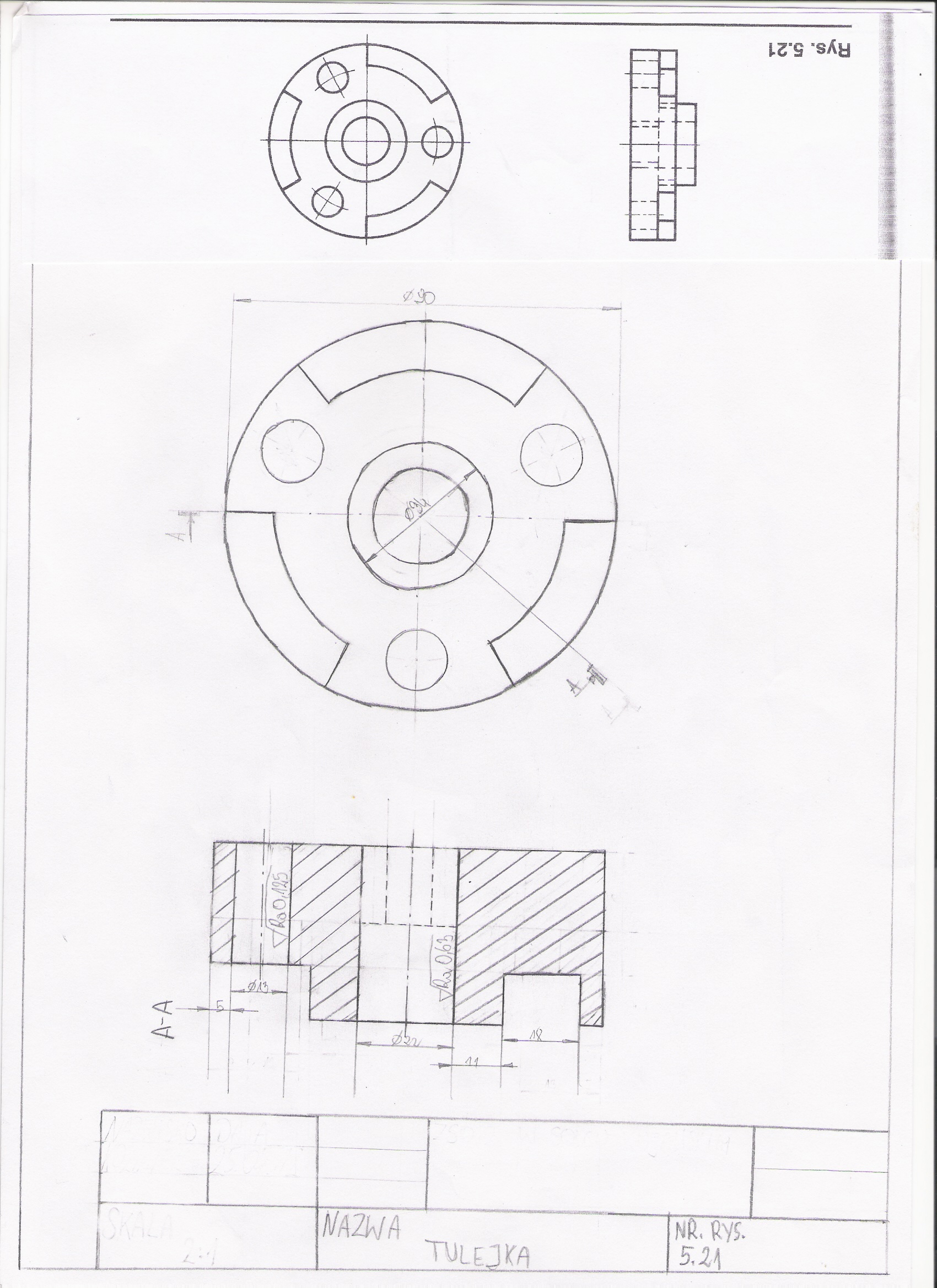

RYSUNEK WYKONAWCZY TYPU TULEJKA
Polecenie:
Wykonaj rysunek wykonawczy tulejki. Należy wykonać tyle przekrojów i rzutów aby jednoznacznie określić zarys wewnętrzny i zewnętrzny przedmiotu. Zwróć szczególną uwagę na otwór tulei tzn. zastosować tolerancje wymiarowe, tolerancje kształtu i położenia oraz chropowatość wskazanego detalu.
Prośba jest taka żeby zweryfikować to co mam. Poprawić, pomóc itp. Będę bardzo wdzięczny
Dopiero się uczę i niektóre rzeczy naprawdę sprawiają problem.
Byłoby bardzo miło gdyby ktoś od razu wskazywał błędy na rysunkach i je poprawiał
Dziękuje
Nauczyciel zapisał mi kilka uwag:
RYSUNEK WYKONAWCZY TYPU WAŁEK
1) Szczegół nie jest potrzebny (zmazałem go) *uznać za już nie istotne
2) Wymiar zamyka łańcuch rysunkowy *Nie wiem o co chodzi
3) Dorysować tolerancje położenia *Też nie wiem
4) Nie odpowiada rysunkowi (tj. R1)
Potrzebna mi wasza pomoc abym mógł to dokończyć, szukałem informacji na ten temat ale nie umiem poradzić sobie z tym. Byłbym wdzięczny gdyby ktoś poprawił i podpowiedział
PS.
Polecenia które musiałem wykonać:
a) Dorysuj wskazane szczegóły konstrukcyjne
b) Czopy oznaczone (fi)t z wymiaruj jako tolerowane
c) Dokończ wymiarowanie zachowując proporcje poszczególnych części wałka jak na szkicu
d) Wymiary rowków wpustowych podcięć obróbkowych nakiełków oznaczone "Nak" oraz elementów wielowypustowych, dobierz z normy PN
e) Oznacz chropowatość powierzchni
f) Oznacz tolerancje kształtu min. 2
g) Nie należy przedstawiać zarysów wewnętrznych linnią kreskowaną (trzeba zrobić przekrój)
Następnie mam kolejną prośbę, związaną z TULEJKĄ. Nie ma o niej nic w mojej książce od przedmiotu, i mam problem.
RYSUNEK WYKONAWCZY TYPU TULEJKA
Polecenie:
Wykonaj rysunek wykonawczy tulejki. Należy wykonać tyle przekrojów i rzutów aby jednoznacznie określić zarys wewnętrzny i zewnętrzny przedmiotu. Zwróć szczególną uwagę na otwór tulei tzn. zastosować tolerancje wymiarowe, tolerancje kształtu i położenia oraz chropowatość wskazanego detalu.
Prośba jest taka żeby zweryfikować to co mam. Poprawić, pomóc itp. Będę bardzo wdzięczny
Dopiero się uczę i niektóre rzeczy naprawdę sprawiają problem.
Byłoby bardzo miło gdyby ktoś od razu wskazywał błędy na rysunkach i je poprawiał
Dziękuje
). Wymiar R1 nie odpowiada rysunkowi bo masz tam narysowany na oko z R10, a wpisałeś R1. Co do tolerancji położenia to najszybciej będzie jak zerkniesz do jakiejś książki z rysunku technicznego, np. Dobrzański: Rysunek techniczny maszynowy.
