Wymiarowanie, jak to zwymiarować?

smksz8 · Post napisał: **smksz8** » 15 kwie 2012, 10:39

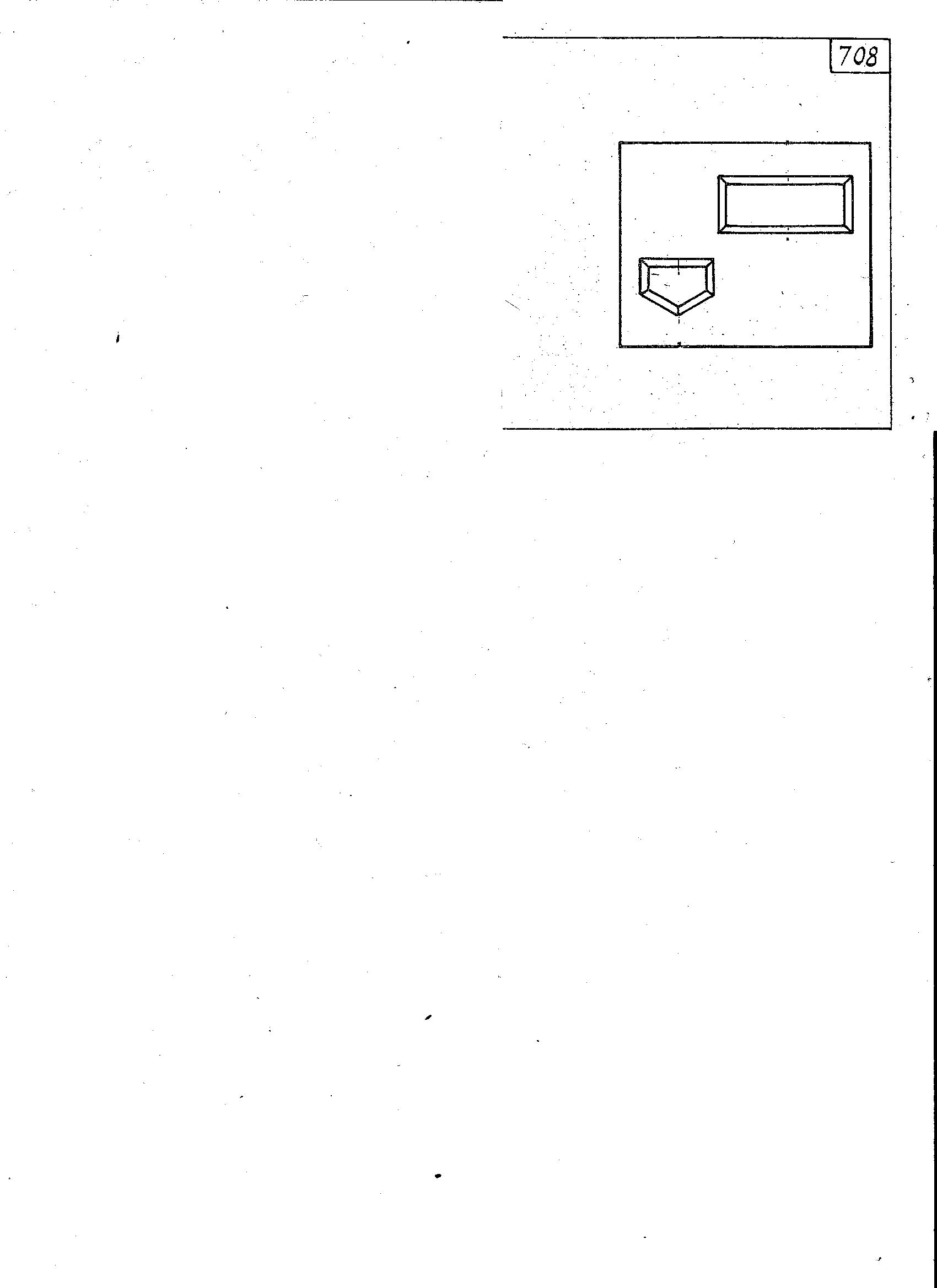

Mam do zwymiarowania poniższy rysunek. Nie wiem kompletnie jak go zwymiarować, jak przedstawić na rzutach prostokątnych te wgłębienia, które tam się znajdują. Czy ktoś mógłby mi pomóc i zwymiarować ten przedmiot? Dla niektórych to zapewne prościzna, a mi by to bardzo pomogło. Bardzo proszę o pomoc.

Obrazek

adam Fx · Post napisał: **adam Fx** » 15 kwie 2012, 10:56

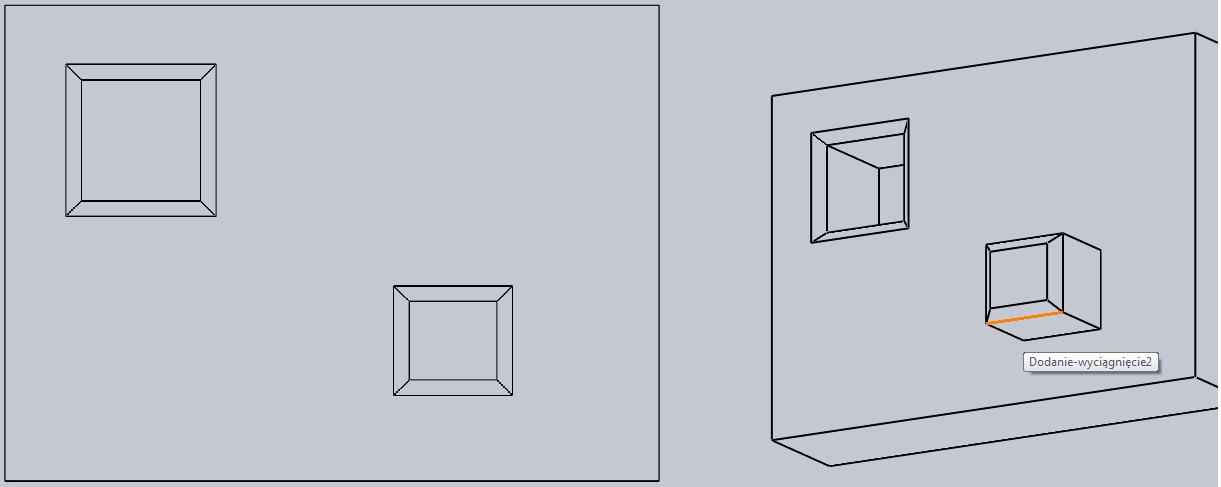

a może to nie są wgłębienia tylko wypukłe bryły z fazą na wszystkich górnych rogach zrobiłem mały rys 3D i co myślisz hmmmmmm??bo ja nie wiem co autor miał na myśli Obrazek

smksz8 · Post napisał: **smksz8** » 15 kwie 2012, 11:42

To na pewno są wgłębienia, bo to niby jest przedmiot drążony. Uzupełnić o reszte rzutów podstawowych to nie problem, ale czy mógłby mi ktoś zwymiarować ten przedmiot? Jak to wymiarowanie będzie wyglądało na 3 rzutach prostokątnych?
