odlew, rzuty

[TheTalanirova]

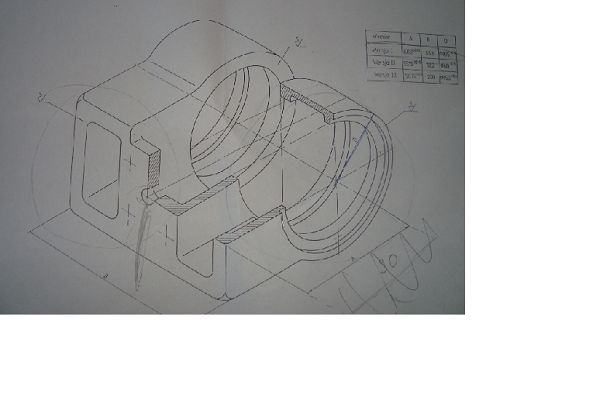

witam, musze wykonać rysunek tego odlewu, konkretnie rzuty ( najpierw ustalając jakie mają być - czy półprzekrój, przekrój itp), proszę o pomoc, bo nie mam zielonego pojęcia jak się za to zabrać. gdyby ktoś był tak uprzejmy, naszkicować mi "3 po 3" jak to ma wyglądać , bd dozgonnie wdzięczna.

[robos7]

Jak się uczyłem modelować w Inventorze to zamodelowałem sobie wszystkie odlewy z tej książki. Masz tutaj kilka screenów z modelu, a w załączniku PDF z rozmieszczeniem rzutów, które na szybko teraz zrobiłem. Zrobiłem je na szybko więc zanim się zabierzesz za rysowanie zastanów się dobrze czy nie jest tych rzutów za mało czy za dużo, ja chciałem Cię tylko nakierować.

[dawid060]

Jak się uczyłem modelować w Inventorze to zamodelowałem sobie wszystkie odlewy z tej książki. Masz tutaj kilka screenów z modelu, a w załączniku PDF z rozmieszczeniem rzutów, które na szybko teraz zrobiłem. Zrobiłem je na szybko więc zanim się zabierzesz za rysowanie zastanów się dobrze czy nie jest tych rzutów za mało czy za dużo, ja chciałem Cię tylko nakierować.

[url=http://img24.imageshack.us/img24/8263/beztytuuhds.png]Obrazek[/URL]

Jakiej książki?

[robos7]

Nie pamiętam dokładnie tytułu, ale leciało to mniej więcej tak: "Ćwiczenia projektowe z zapisu konstrukcji" i jednym z autorów był Prof. Knosala.
