Rysunek techniczny, proszę o pomoc:(

[anaa14]

Witam
Mam pracę do zrobienia: Układ graficzny w trzech rzutach dowolnego wałka o trzech uskokach. Do tego muszę zrobić jeszcze wymiarowanie. A szczerze mówiąc nie wiem za bardzo jak się za to zabrać. Na wykładach praktycznie nic nie mieliśmy na ten temat. A nigdy wcześniej nie miałam styczności z tą tematyką.
Czy ktoś jest w stanie rzucić pomysłem jak trzeba byłoby wykonać taki rysunek?
Bardzo proszę o odpowiedź!

[rc666]

Poszukaj na forum.
Jest okolo mnostwo przykladow.

[Noodle]

No to Koleżanko do roboty, wstaw jakiś rysuneczek i krok po kroku Ci pomożemy, bo jak bedziesz miała zaliczenie to obawiam się nie dasz rady
A tu koledzy cierpliwi są i Ci wszystko wytłumaczą, tylko od czegoś trzeba zacząć, może od tego jak Twoim zdaniem wygląda wałek

[anaa14]

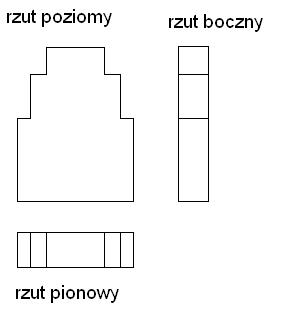

No to super:) Więc taka jest moja wizja wałka (proszę o wyrozumiałość, bo naprawdę jestem zielona w tym temacie )

Rysunek zrobiony mniej więcej w paincie, a ostatecznie zrobię rysunek na zwykłej kartce
I w razie co, pracę mam na jutro!

[balbini]

taka jest moja wizja wałka

To ci kobieta z wizją wałka....chyba blond!

Czy takim "wałkiem" rozwałkujesz ciasto???

to raczej packa na muchy!

[Noodle]

Ehh Koleżanko, zaraz coś wrzuce, powiedz tylko gdzie takie zadania zadaja?


Edit

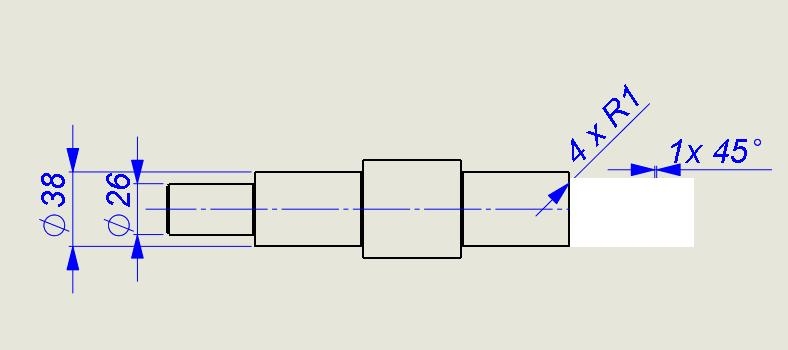

Ponizej linki do tego jak wyglada walek i jaki masz zrobic rysunek.. Swoja drogą taki wałek można zrobić w jednym rzucie..


http://zapodaj.net/3ed859bec49c3.bmp.html

http://zapodaj.net/bf4c101d5be35.bmp.html

Do kolegów z forum: prosze nie komentować mojego rys i wymiarowania, braku chropowatosci, oznaczeń powierzchni, wykonczenia, braku nakiełka, tolerancji etc..
To wersja "light" wałka radośnie stworzona po paru piwach

pomagacz, Pani prosiła o wyrozumiałość wiesz jakie są kobiety, one nigdy nie wiedzą jak wygląda wałek i do czego służy... a zawsze się człowiek przyjemnie zdziwi

[anaa14]

Ale jesteście;p Tak tłumaczyło mi wiele osób, że właśnie tak wygląda wałek o 3 uskokach
Właśnie podobno po to się studiuje, żeby się czegoś nauczyć
Dziękuje bardzo Noodle:) i rozumiem, że to jest wałek o właśnie tych 3 uskokach ?

[ Dodano: 2014-01-15, 00:44 ]
Ah znajomi z roku wprowadzili mnie w błąd, a niestety z całkowitego braku wiedzy na ten temat całkowicie się zagubiłam.
Przykro mi bardzo, PROSIŁAM O WYROZUMIAŁOŚĆ .

[ Dodano: 2014-01-15, 00:45 ]
Jeju, głupota totalna.. wstyd mi za siebie teraz jak na to patrzę
Ale przynajmniej co niektórzy mieli ubaw

[ Dodano: 2014-01-15, 15:45 ]
Sam wałek o 3 uskokach będzie wyglądał tak?

[Noodle]

Tak, w zasadzie chyba można to rozumieć uskok=zmiana średnicy..
Jakiś problem z zaliczniem? Wałek trzeba w miare rozsadnie zwymiarować..

[anaa14]

aha szkoda, że tak późno dostałam oodpowiedź, bo rysunek już wysłałam widocznie z jednym uskokiem za dużo

[Noodle]

Bedzie dobrze, miałaś Koleżanko powiedzieć gdzie takie zadania zadaja
