--->WYMIAROWANIE<---

[DarkKnight]

Witam ... Chciałbym się dowiedzieć czy moje wymiarowanie jest ok, i czy jest tu coś ewentualnie do oprawy ???

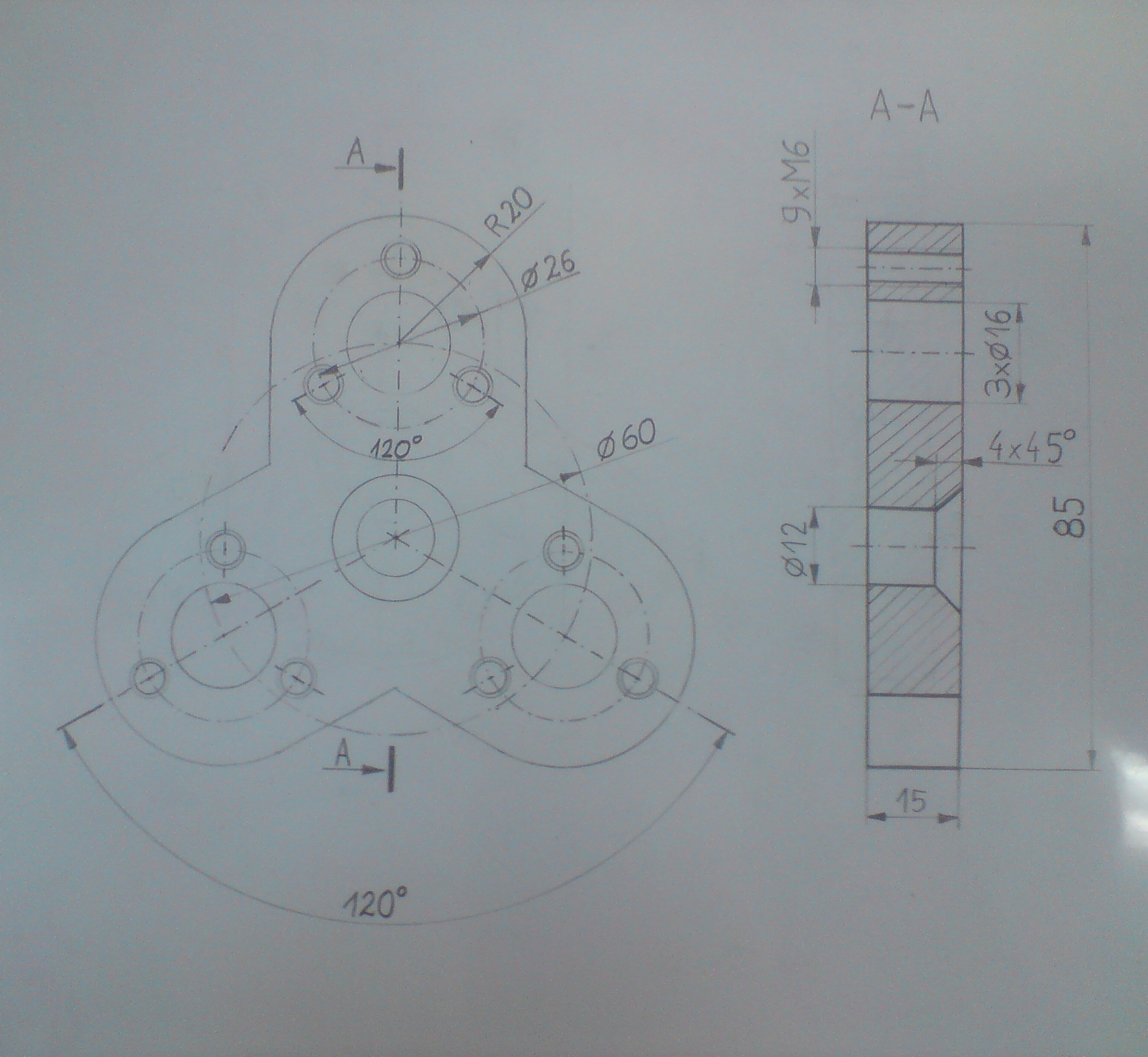

Rys:

[marchru]

moim zdaniem przekrój jest zbędny, przyczepiłbym się do wymiaru 85

[Zdolny1989]

na widoku gwint oznacza się 3/4 okręgu linia cienką.

wym.85 możesz pominąć.

ja bym nie pisał 4x45st gdyby to był otwór pod śrubę z łbem stożkowym to inaczej się wymiaruje taki otwór. podajesz kąt 90 st i głębokość czyli 4mm.

[CFA]

moim zdaniem przekrój jest zbędny

No, bez przekroju, to sporo wariantów się robi. Otwór w osi może stać się pogłębieniem pod śrubę z łbem walcowym, otwory fi16 mogą być nieprzelotowe, ba , nawet wcale nie muszą być otworami...

[DarkKnight]

Rys. miałem dobry, tylko faktycznie gwinty poprawiłem na 3/4 ]

[marchru]

No, bez przekroju, to sporo wariantów się robi. Otwór w osi może stać się pogłębieniem pod śrubę z łbem walcowym, otwory fi16 mogą być nieprzelotowe, ba , nawet wcale nie muszą być otworami...

takie rzeczy też się wymiaruje ( dla mnie to norma), gdyby nie uproszczenia to czasem i A0 to za mało

[servee]

przyczepiłbym się do wymiaru 85

Dlaczego?
Ten wymiar informuje jak duży materiał należy przygotować do wykonania w/w detalu.

[CFA]

przyczepiłbym się do wymiaru 85

Dlaczego?
Ten wymiar informuje jak duży materiał należy przygotować do wykonania w/w detalu.

Ale ten wymiar już podano inaczej (kąty i odległości od osi). 85 - jako wynikowy
może tam być jedynie w nawiasie, albo wcale.

[servee]

A myślisz, że "Ździchu", który obsługuje piłę taśmową będzie umiał sobie to obliczyć i zagwarantujesz, że się nie pomyli? On w szafce ma kalendarz z ładną panią topless, a nie tablicę funkcji trygonometrycznych.

[Marcin Stachera]

A myślisz, że "Ździchu", który obsługuje piłę taśmową będzie umiał sobie to obliczyć i zagwarantujesz, że się nie pomyli? On w szafce ma kalendarz z ładną panią topless, a nie tablicę funkcji trygonometrycznych.

I to jest właśnie rzeczywistość a nie teoria , której nas uczyli. W wielu praktycznych przypadkach z warunków produkcyjnych wolę rysunek wykonany niezgodnie z zasadami
ale na którym "wszystko widać". Jaki mam materiał zamówić , na co zwrócić uwagę (nietypowe otwory ,ich rozmieszczenie, brak symetrii i inne tego typu). Niektóre z nich przy prawidłowym wymiarowaniu pewnie bym przeoczył lub liczył / domyślał się.
