Półwidok-półprzekrój + wymiarowanie

rambotwow · Post napisał: **rambotwow** » 16 sty 2012, 22:29

Jak to narysowac nie mam zielonego pojęcia o co w tym chodzi pierwszy raz sie z tym spotykam proszę o pomoc Obrazek

1złoty · Post napisał: **1złoty** » 16 sty 2012, 22:57

Masz może coś więcej na ten temat ?

[ Dodano: 2012-01-16, 22:58 ]
Mam na myśli jakieś zdjęcie albo dodatkowy rysunek??

Post napisał: **WZÓR** » 17 sty 2012, 10:21

rambotwow pisze:Jak to narysowac nie mam zielonego pojęcia o co w tym chodzi pierwszy raz sie z tym spotykam proszę o pomoc...

Jak dla mnie jest to przekrój figury obrotowej.

Mariusz.

rambotwow · Post napisał: **rambotwow** » 17 sty 2012, 11:03

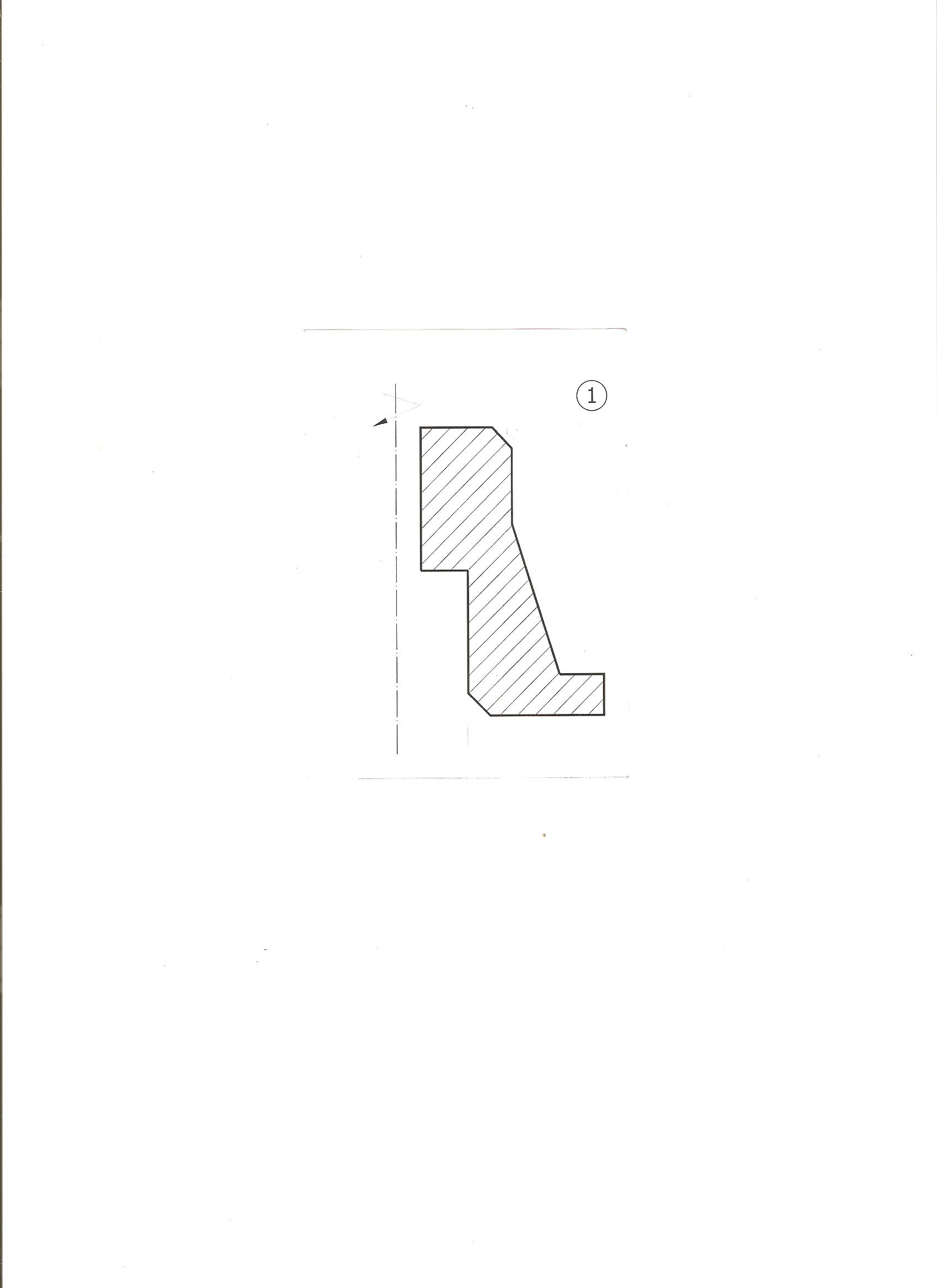

no tak ale z przekroju trzeba zrobić teraz pół widok i to zwymiarować tylko jak. Czy to może tak ma wyglądać?? polecenie brzmi tak Daną figurę płaską obrócić dookoła danej osi. Powstałą w ten sposób bryłę obrotową wykreślić w półwidoku - półprzekroju (uzupełnić półprzekrój oraz dorysować półwidok), stosując rzutowanie prostokątne. Otrzymana bryłę zwymiarować Obrazek

Post napisał: **WZÓR** » 17 sty 2012, 11:36

rambotwow pisze:no tak ale z przekroju trzeba zrobić teraz pół widok i to zwymiarować tylko jak. Czy to może tak ma wyglądać?? polecenie brzmi tak Daną figurę płaską obrócić dookoła danej osi. Powstałą w ten sposób bryłę obrotową wykreślić w półwidoku - półprzekroju (uzupełnić półprzekrój oraz dorysować półwidok), stosując rzutowanie prostokątne. Otrzymana bryłę zwymiarować.

Tak ma wyglądać

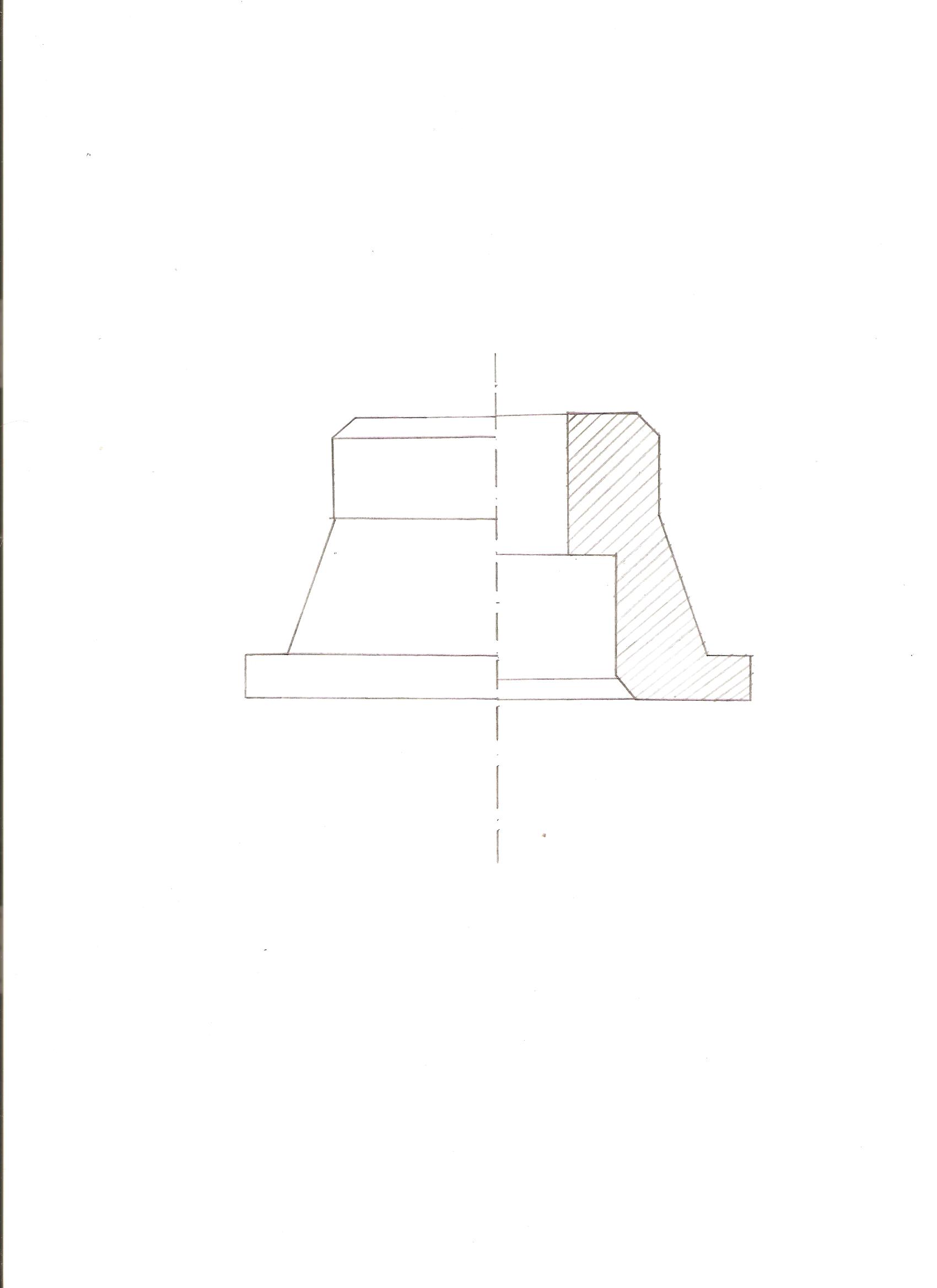

Obrazek

Wymiarów nie umię nanieść - masz koślawy rysunek.
.... popracuj nad tym.

Pozdr
Mariusz.

rambotwow · Post napisał: **rambotwow** » 17 sty 2012, 13:58

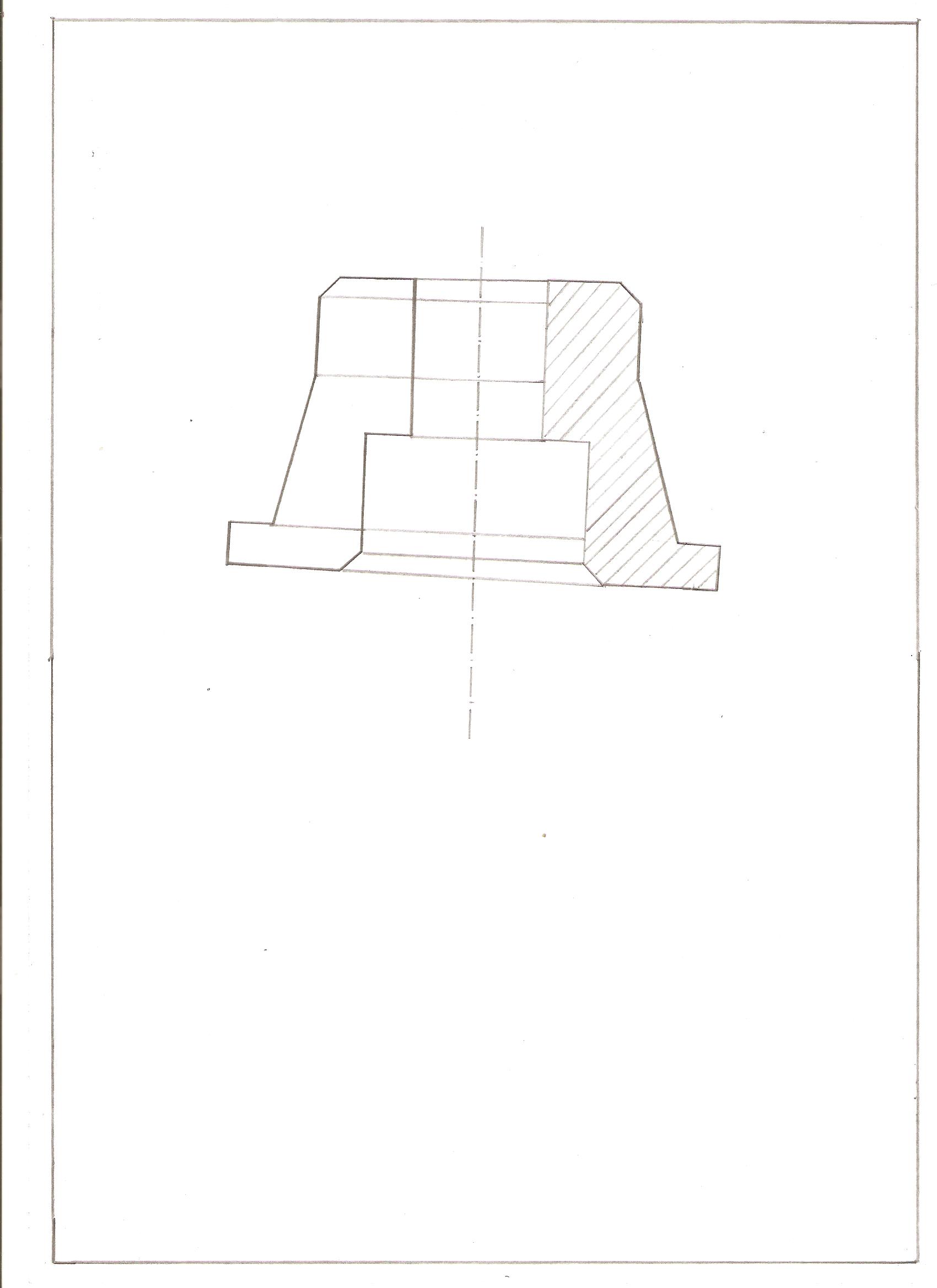

Poprawiłem teraz nie powinien być krzywy Obrazek
