Solid Edge v20 Jak zrobić wycięcie materiału

#1

Post napisał: michalus » 09 lut 2011, 08:02

Witam koledzy.

Niedawno potrzebowałem zlecić wykonanie pewnego elementu wiec postanowiłem opanować Solid Edge w stopniu niezbędnym do jego zaprojektowania.Parę samouczków przeszedłem i ruszyłem do boju.

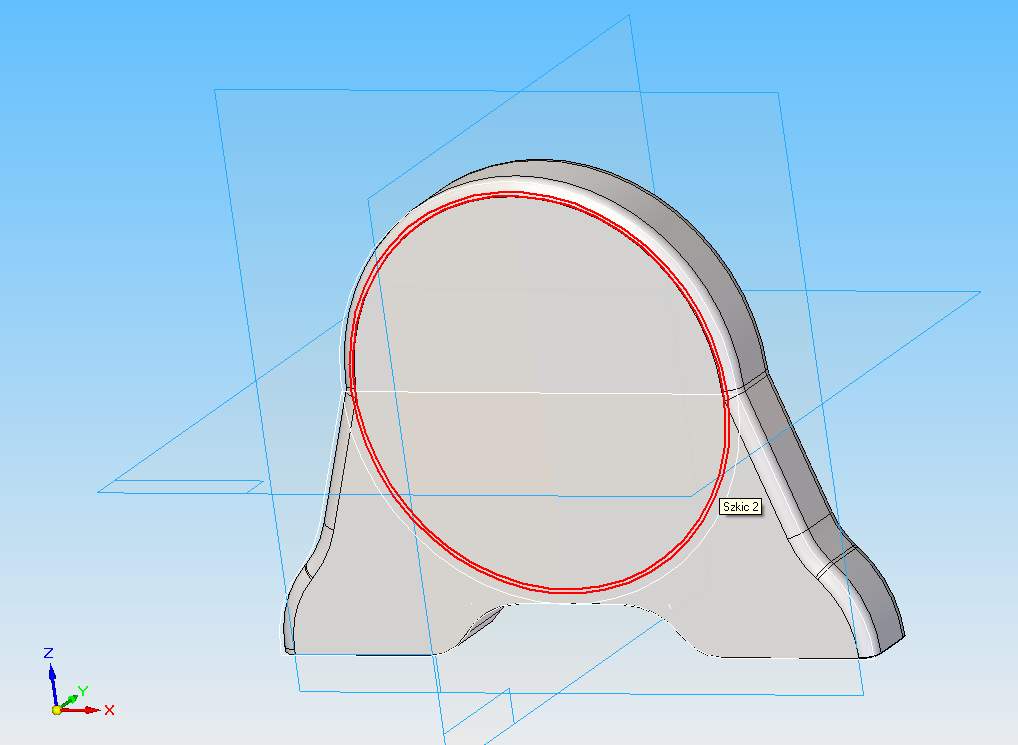

Problem: NIe mogę wykonać wciecia głębokiego na 10mm w miejscu oznaczonym na czerwono.Są to dwa okręgi oddalone od siebie o 1,5mm.Probowalem juz wszystkich opcji i help przewertowany nic nie działa


Obrazek
Ostatnio zmieniony 09 lut 2011, 08:09 przez michalus, łącznie zmieniany 1 raz.



Tagi:


bartkam
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 3
Posty: 152
Rejestracja: 14 maja 2007, 19:51
Lokalizacja: pl

#2

Post napisał: bartkam » 09 lut 2011, 08:06

Spróbuj najpierw zrobić wcięcie tym większym okręgiem a później wyciągnięcie tym mniejszym.


Autor tematu
michalus
Czytelnik forum poziom 3 (min. 30)
Czytelnik forum poziom 3 (min. 30)
Posty w temacie: 8
Posty: 37
Rejestracja: 03 lut 2010, 14:14
Lokalizacja: Wrocław

#3

Post napisał: michalus » 09 lut 2011, 08:16

Nie bardzo rozumiem jak to ma spowodować wciecie czyli rowek miedzy dwoma okręgami???

Napeno jest jakaś opcja która umożliwi to ale wlaśnie jaka??:)


bartkam
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 3
Posty: 152
Rejestracja: 14 maja 2007, 19:51
Lokalizacja: pl

#4

Post napisał: bartkam » 09 lut 2011, 08:39

Jak zrobisz wycięcie tym dużym okręgiem to będziesz miał zagłębienie na całej jego powierzchni. Później w tej płaszczyźnie (w dole wycięcia) robisz szkic mniejszego okręgu i wyciągasz go na górę.


Autor tematu
michalus
Czytelnik forum poziom 3 (min. 30)
Czytelnik forum poziom 3 (min. 30)
Posty w temacie: 8
Posty: 37
Rejestracja: 03 lut 2010, 14:14
Lokalizacja: Wrocław

#5

Post napisał: michalus » 09 lut 2011, 09:19

Srednio to widze.Nie rozumiem jaki jest sens wysuwania mniejszego okregu to mi nic nie da ten okrag jest na powierzchni elementu.A ja chce bez takiego kombinowania rowek w srodek ale nie przez cala powierzchnie tylko na 10mm, grubosc przedmiotu 15mm


bartkam
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 3
Posty: 152
Rejestracja: 14 maja 2007, 19:51
Lokalizacja: pl

#6

Post napisał: bartkam » 09 lut 2011, 11:22

Widać nie rozumiesz mojej instrukcji. Wszystko napisałem jak to zrobić wystarczy tylko przeczytać ze zrozumieniem.


barcel
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 1
Posty: 208
Rejestracja: 20 lis 2008, 09:14
Lokalizacja: Polska

#7

Post napisał: barcel » 09 lut 2011, 11:40

Kolega Bartkam ładnie wytłumaczył, a tu zamiast wdzięczności to jakieś wyrzuty :(

[ Dodano: 2011-02-09, 11:48 ]
Wybierz fukcję Wytnij (Cut), następnie wskaż płaszczyznę na której chcesz wyciąć. Po wskazaniu płaszczyzny otworzy Ci się szkic, więc w nim narysuj dwa okregi ( te które Cie interesują), po czym zakończ szkic i zastanie Ci tylko wskazać głębokość wycięcia i kierunek.

Powodzenia

Awatar użytkownika

piocam
Specjalista poziom 2 (min. 300)
Specjalista poziom 2 (min. 300)
Posty w temacie: 6
Posty: 317
Rejestracja: 05 sty 2011, 10:05
Lokalizacja: Wrocław

#8

Post napisał: piocam » 09 lut 2011, 12:56

Kolego michalus
Zawsze możesz wykonać wycięcie obrotowe, wystarczy iż na jednej z płaszczyzn prostopadłych do pokazanego szkicu wykonasz szkic którym będzie prostokąt o szerokości równej odstępowi między okręgami i wysokości równej głębokość wycięcia. Oś obrotu zdefiniuj w początku układu współrzędnych. Ustaw obrót o 360 stopni i gotowe.

Zapomniełem dodać iż odsunięcie profilu powinna być równa promieniowi mniejszego okręgu mierzonemy od osi obrotu :)


Autor tematu
michalus
Czytelnik forum poziom 3 (min. 30)
Czytelnik forum poziom 3 (min. 30)
Posty w temacie: 8
Posty: 37
Rejestracja: 03 lut 2010, 14:14
Lokalizacja: Wrocław

#9

Post napisał: michalus » 10 lut 2011, 01:13

Alez to nie wyrzuty!!! Jak tak odebrane to przepraszam

Kolego bartkam dzięki za pomoc!!

Zaćmienie pokonane i zaskoczyłem jak zasiadłem przed programem :mrgreen:

Wycięcie,rowek niby jest jednak podczas widoku bocznego nie jest w rzaden sposób uwidoczniony tak samo jak chcialem element rzutować to nigdzie nie był widoczny.Jest jakiś sposób na to??

Zamieszczam rysunki aby mniej więcej zobrazować o co mi chodzi.

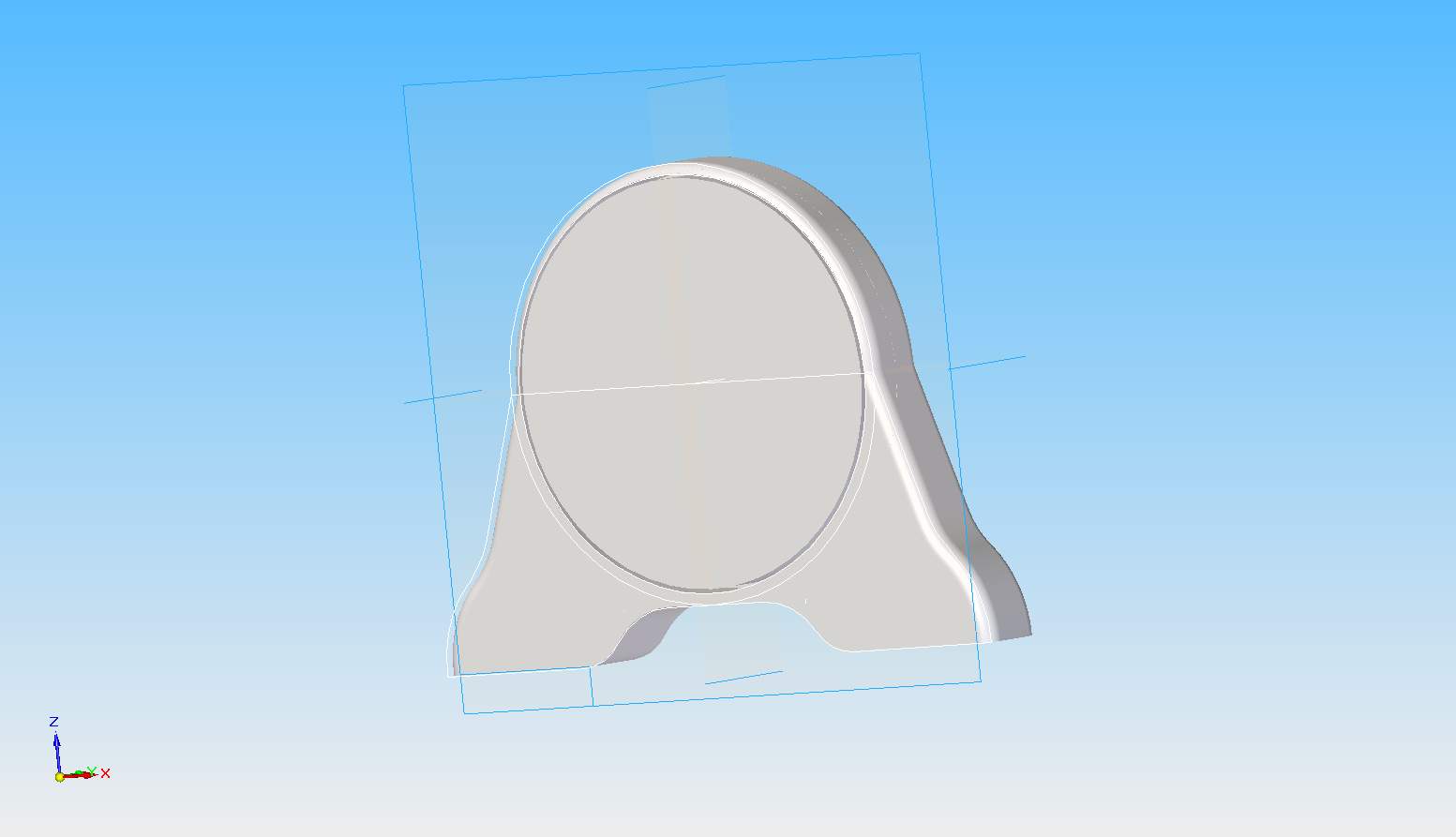

Obrazek

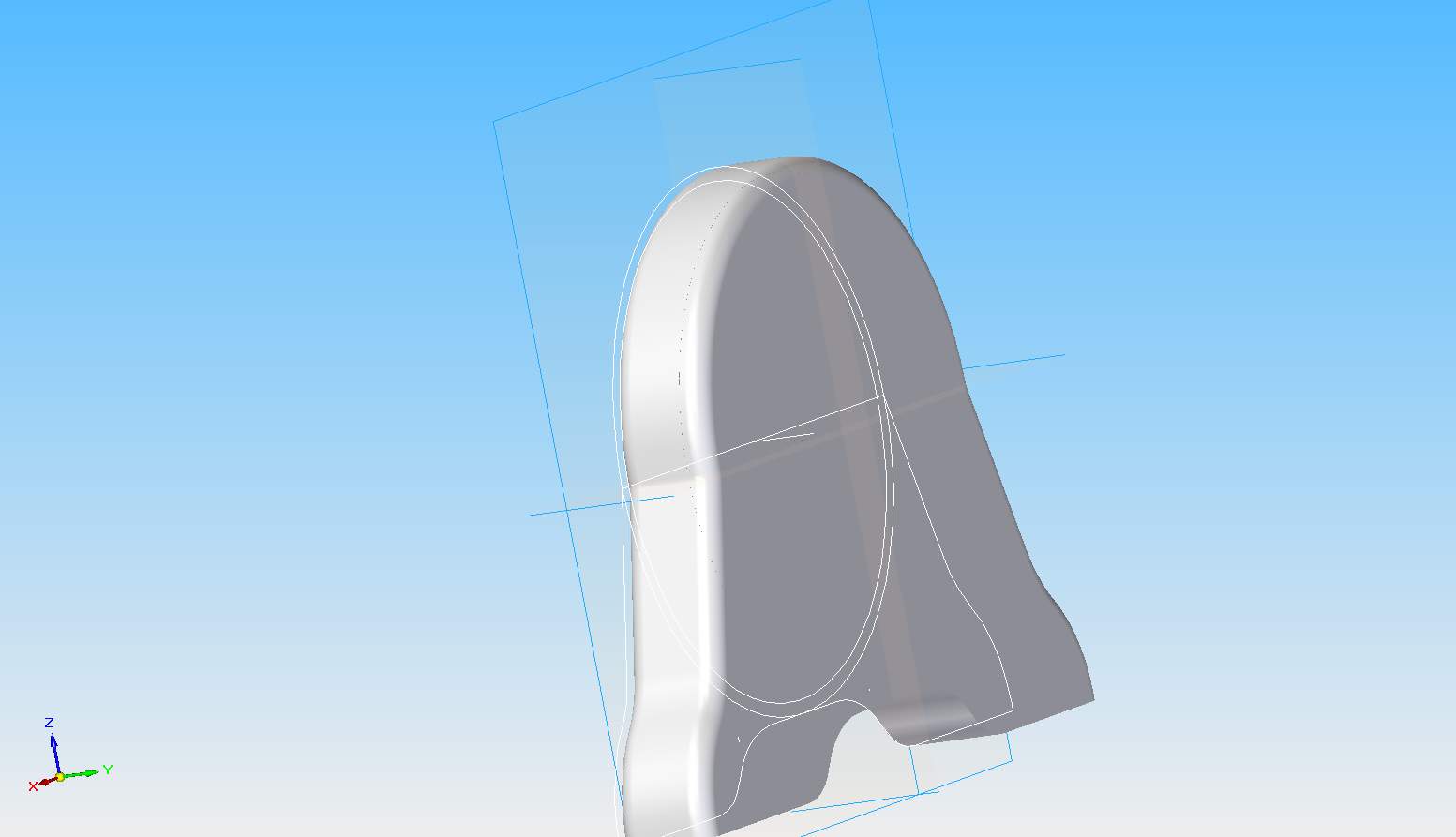

Obrazek

Awatar użytkownika

piocam
Specjalista poziom 2 (min. 300)
Specjalista poziom 2 (min. 300)
Posty w temacie: 6
Posty: 317
Rejestracja: 05 sty 2011, 10:05
Lokalizacja: Wrocław

#10

Post napisał: piocam » 10 lut 2011, 09:18

Nie wiem może to jakieś zaćmienie poranne :P ale nie za bardzo wiem: "... co autor miał na myśli" :P,
Wycięcie,rowek niby jest jednak podczas widoku bocznego nie jest w rzaden sposób uwidoczniony tak samo jak chcialem element rzutować to nigdzie nie był widoczny.
