DRAFTING - Połowa przekroju części osiowosymetrycznej NX7.5

[TomoMadej]

Witam!

Mam pewien problem, z którym się borykam od dłuższego czasu i nadal nie umiem znaleźć jego rozwiązania.
W Aplikacji MODEL robię część osiowosymetryczną, może to być jakiś wałek, tarcza, dysk...
Gdy przenoszę model do aplikacji DRAFTING, aby zrobić jej przekrój za pomocą narzędzi typu SECTION VIEW, to zawsze mam przekrój o wysokości całej średnicy, a chciałbym o wysokości promienia, gdyż i tak obie części, które rozdziela oś symetrii, są wtedy takie same.
Takie rysowanie przeze mnie części nie jest do końca poprawne, a także gdy taka część ma średnicę ponad 600 mm, to i rysunek jest mniejszy, wygodniejszy, tańszy w druku.

Będę bardzo wdzięczny za pomoc, pozdrawiam.

[zibi]

Jeśli zadowala cię rozwiązanie ukrycia niepotrzebnej części widoku to możesz klikąć na ramkę przekroju (bonduary) i dać okno (manual rectlangle), oknem wskażesz zakres. Zmniejszy to dowolnie widoczny zakres.

[TomoMadej]

Dzięki za szybką i rzeczową odpowiedź, efekt osiągnięty, choć jest to pewnego rodzaju półśrodek

Masz u mnie punkta

[~ae]

uzyj half section view

szczegoly na filmie w zalaczniku
zmien rozszerzenie zalacznika na 7z

[TomoMadej]

~ae, niespecjalnie, gdyż na tle mi także zależy. Ale dzięki za pomoc, za poświęcony czas na film (!) i plusik ode mnie

[~ae]

Tom,
chodzi ci o widok z polprzekrojem czy o ograniczony widok?
jesli tylko o widok z polprzekrojem to nie musisz uzywac zadnego polecenia typu section
zobacz zalacznik (zmien rozszerzenie zalacznika na 7z i rozpakuj)

PS
nie wiem czy ogladales caly pierwszy film. jest pokazane ze tlo sie wylacza bo domyslnie program robi widok z tlem

[TomoMadej]

Oglądałem cały pierwszy film, ale tego nowego teraz nie obejrzę, bo piszę z telefonu.
Posłużę się przykładem, który robię:
Tarcza turbiny silnika turbinowego, średnica kilkaset mm. Tarcza jakaś nieskomplikowana. W przekroju nie ma sensu dawać jej całej, bo po obu stronach osi symetrii mamy to samo. Chcę mieć jej połówkę. W przypadku, gdy taka tarcza ma największą grubość na promieniu zewnętrzny, to prócz zakreskowanego przekroju powinniśmy widzieć odcinki proste idące od zmian powierzchni, a kończące się na osi symetrii.
I właśnie te odcinki znikają po odznaczeniu opcji BACKGROUND.

Nie wiem, czy jest to zrozumiałe, ale jak wrócę do domu, to obejrzę nowy film i wrzucę jakiś skan tego, o co mi chodzi.

[TomoMadej]

Przepraszam, że dopiero teraz, ale wczoraj mój dostawca internetu nawalił.

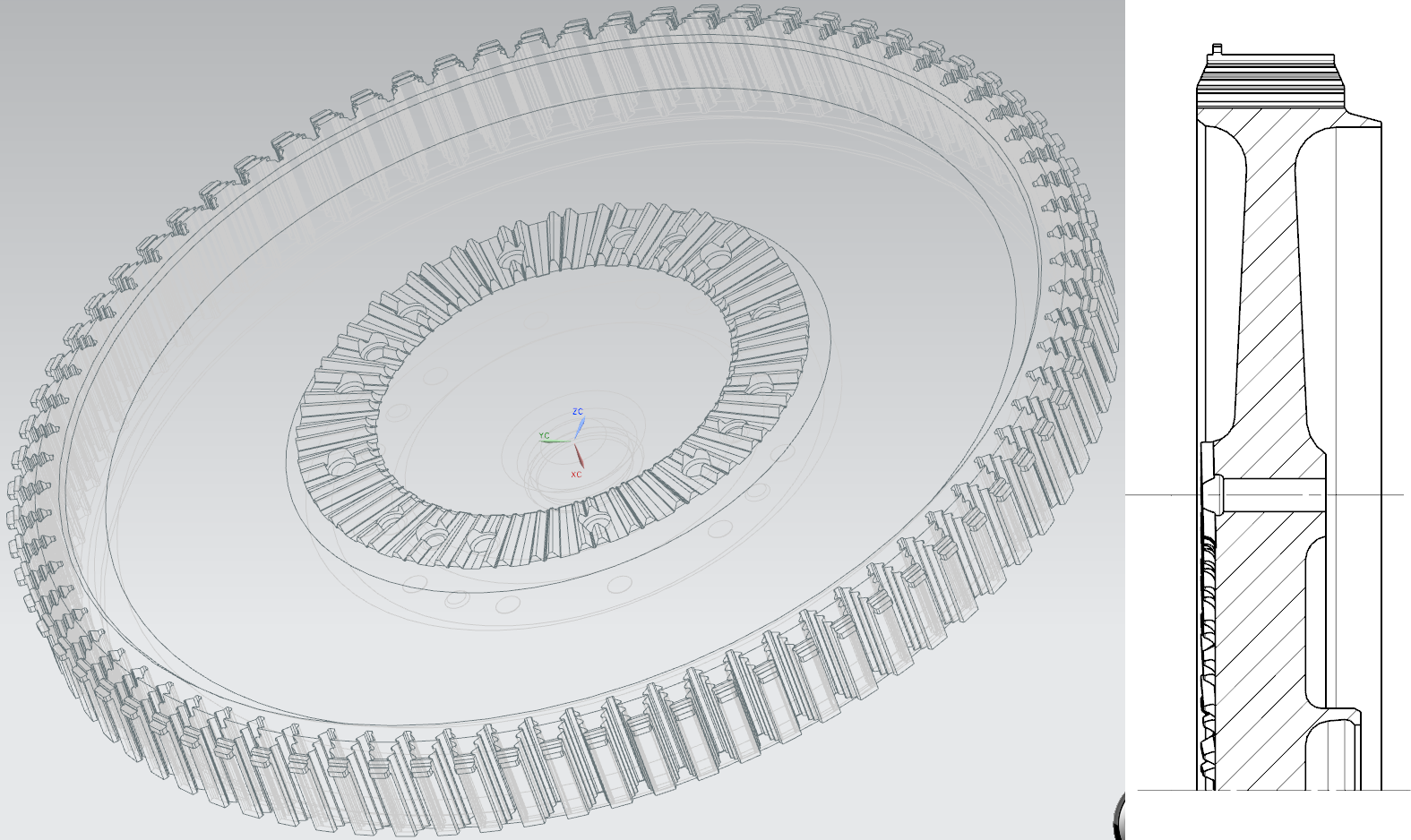

Wstawiam zdjęcie, jak powinno to wyglądać, a nadal nie wiem, jak to zrobić. Dla informacji, po lewej stronie wstawiłem model, żeby było wiadomo, jak on wygląda. Po prawej jest screen przerobiony w paint. Chciałbym, aby to tak wyglądało, zajmuje połowę wysokości i jest nadal tło, widać te pionowe linie idące do osi.

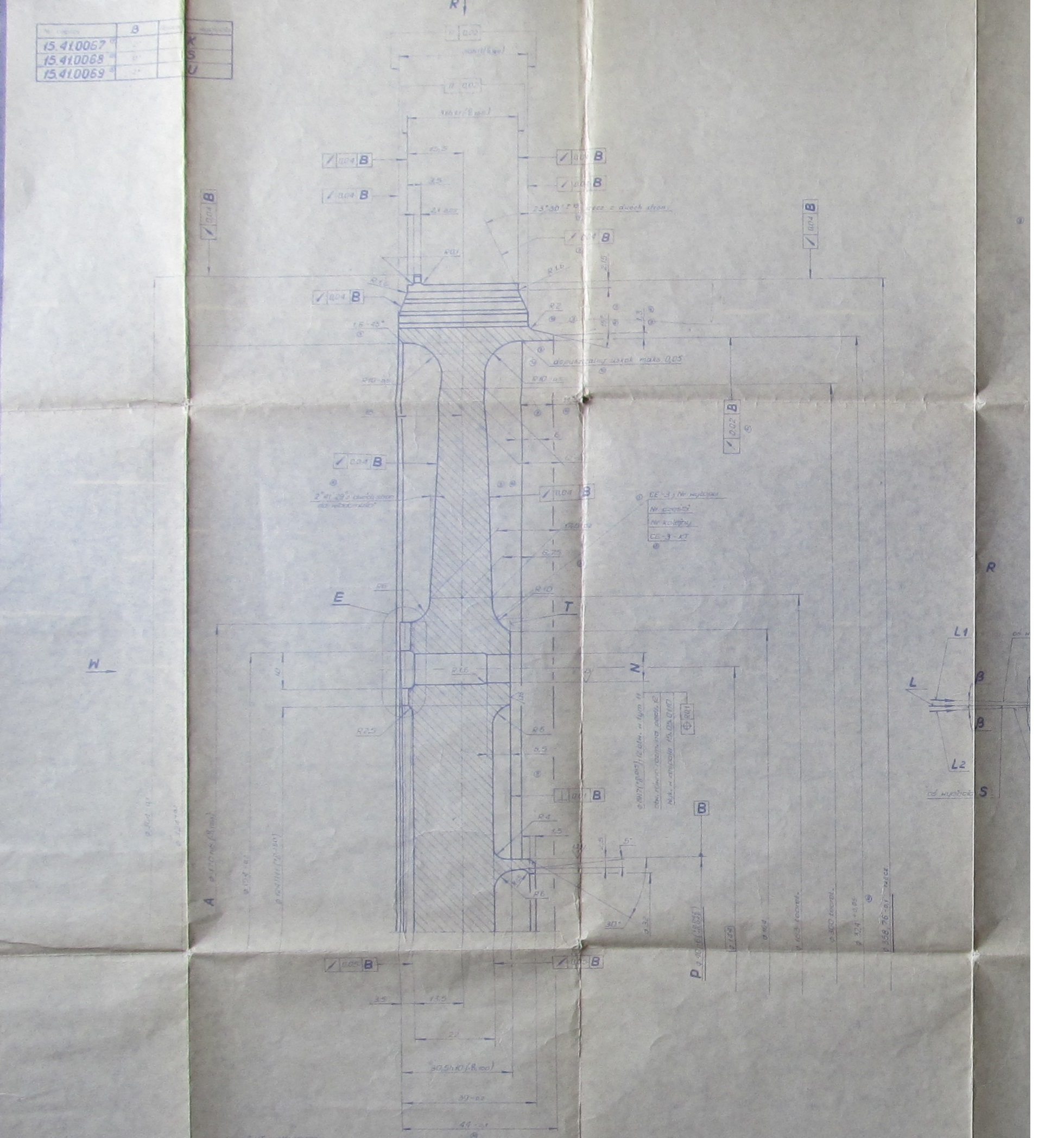

Tak wygląda to na oryginale.

[~ae]

w załączniku film
(zmien rozszerzenie zalacznika na 7z i rozpakuj)
