Oznaczenie otworów

Janekgt540 · Post napisał: **Janekgt540** » 13 gru 2014, 20:50

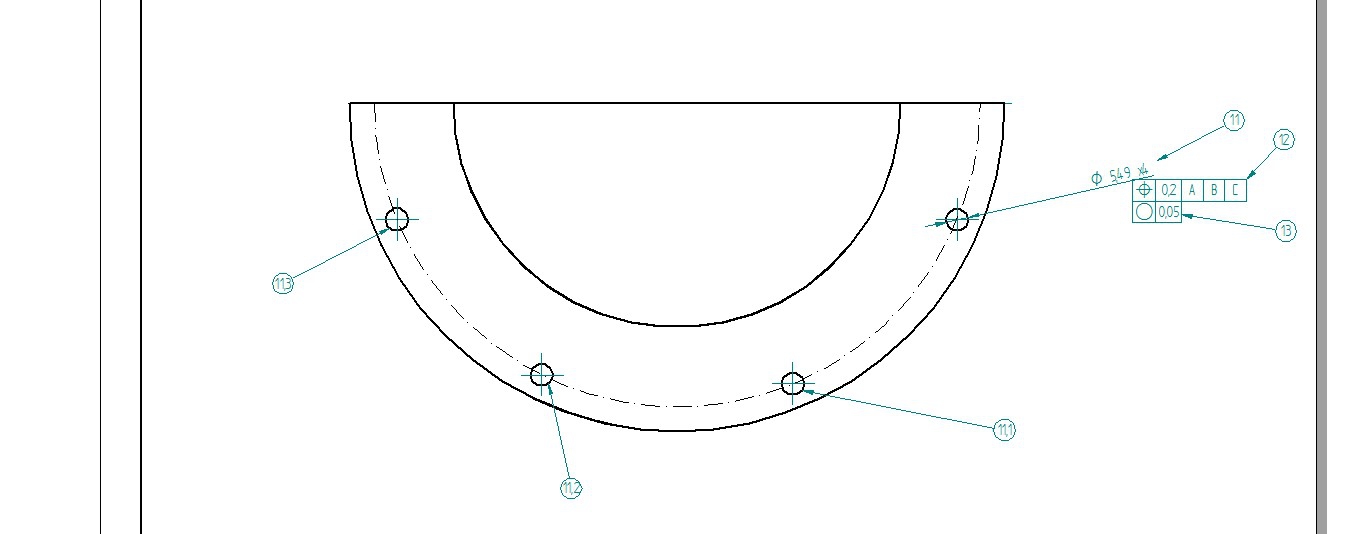

Witam, mam pytanie: w jaki sposób oznaczać otwory na rysunku tak aby podczas pomiaru było wiadomo który otwór nie mieści się w tolerancjach? W załączniku znajduje się mój przykład czy jest on dobry?
Obrazek

peritus · Post napisał: **peritus** » 13 gru 2014, 21:10

Janekgt540 pisze: w jaki sposób oznaczać otwory na rysunku tak aby podczas pomiaru było wiadomo który otwór nie mieści się w tolerancjach?

Nie rysunek decyduje o tym czy otwór mieści się w granicach tolerancji; rysunek tylko podaje te tolerancje.

O tym czy wymiar mieści się w granicach tolerancji decyduje ocena odczytu pomiarów, porównując z zapisem na rysunku!

Janekgt540 · Post napisał: **Janekgt540** » 13 gru 2014, 22:33

Może inaczej... chodzi mi o to że podczas pisania programu na maszynę np współrzędnosciową trzeba te otwory jakoś nazwać. I moje pytanie czy w celu zlokalizowania odchyłkowego otworu po wcześniejszej analizie wyników można te otwory jakoś ponumerować na rysunku zgodnie z normami?

peritus · Post napisał: **peritus** » 13 gru 2014, 22:54

Janekgt540 pisze:Może inaczej... czy w celu zlokalizowania odchyłkowego otworu po wcześniejszej analizie wyników można te otwory jakoś ponumerować na rysunku zgodnie z normami?

Jaki jest numer tych norm PN EN ISO...które to jakoś regulują?

Janekgt540 · Post napisał: **Janekgt540** » 13 gru 2014, 23:47

Ok, dzięki.
