Rysunek wykonawczy POMOCY!

manaika1116 · Post napisał: **manaika1116** » 19 maja 2012, 12:14

http://imageshack.us/photo/my-images/70 ... 0938n.jpg/

http://imageshack.us/photo/my-images/209/obraz0940.jpg/

http://imageshack.us/photo/my-images/525/obraz0948.jpg/

http://imageshack.us/photo/my-images/407/obraz0952.jpg/

http://imageshack.us/photo/my-images/594/obraz0953.jpg/

http://imageshack.us/photo/my-images/600/obraz0935.jpg/

Mam narysować Rysunek wykonawczy tej śruby a nie mam pojęcia jak.To mają być rzuty narysowanane tez z zaznaczeniem przekrojow kładów.
Bardzo prosze o pomoc

Z GÓRY DZIĘKUJĘ:)

Kopiusz · Post napisał: **Kopiusz** » 19 maja 2012, 13:33

Rzut z przodu, z góry z boku i z dołu, wraz z zaznaczonymi gwintami. Przekrój plus można narysować wyrwanie, ale nie jestem pewien, niech się wypowie ktoś bardziej ogarnięty. Jeśli zrobimy przekrój to chyba nie ma potrzeby rysowania rzutu z boku, wystarczy z przodu z góry i z dołu.

manaika1116 · Post napisał: **manaika1116** » 19 maja 2012, 14:48

Tylko ze ja niepotrafie ruszyc tego nawet. Czy ktoś by mi mógł to na kartce narysować i wrzucić?
BŁAGAM! PLISS!

Kopiusz · Post napisał: **Kopiusz** » 19 maja 2012, 16:08

Jak to nie wiesz jak ruszyć? Przecież skoro masz narysować rysunek wykonawczy to jesteś gdzieś na uczelni lub w szkole technicznej. Czegoś tak prostego nie narysujesz a chcesz sobie radzić z trudniejszymi rysunkami? Chociaż spróbuj. Zobacz jak to widzisz, narysuj najpierw widok z przodu, tak jak patrzysz na ten element, to co na nim widzisz. Później widok z góry i z dołu a na końcu narysuj przekrój. Jak narysujesz a zrobisz źle to Ci tutaj ktoś mądry poprawi, natomiast nie "potrafiąc tego ruszyć nawet" nie nauczysz się nic.

MlKl · Post napisał: **MlKl** » 19 maja 2012, 16:29

Tak ogólnie to nie jest śruba, tylko złączka hydrauliczna albo pneumatyczna, trójnik...

manaika1116 · Post napisał: **manaika1116** » 19 maja 2012, 17:47

jKBYM BYŁA W SZKOLE TECHNICZNEJ TO BYM WIEDZIALA JAK RUSZYĆ.A to jest

NAJTRUDNIEJSZY RYSUNEK JAKI ROBIMY:(

Bez pomocy kogoś kto wie jak to ma byc narysowane nie narysuje nic !

dawid060 · Post napisał: **dawid060** » 19 maja 2012, 17:57

Pleciesz głupoty, na kierunkach humanistycznych nie ma rysunku technicznego.

tomolc · Post napisał: **tomolc** » 19 maja 2012, 18:40

manaika1116 pisze:
Bez pomocy kogoś kto wie jak to ma byc narysowane nie narysuje nic !

Poszukaj w necie są gotowe rysunki

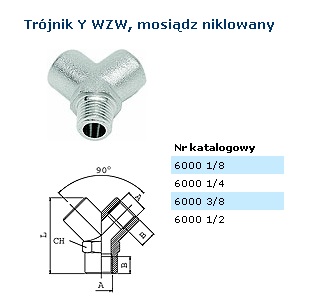

Nazywa się to trójnik typ Y

Obrazek

manaika1116 · Post napisał: **manaika1116** » 19 maja 2012, 20:05

nie ma wiecej rysunków, na jakiej to jest stronie?

aros · Post napisał: **aros** » 19 maja 2012, 21:06

manaika1116 pisze:nie ma wiecej rysunków, na jakiej to jest stronie?

Kolekcjonujesz strony czy rysunki...ciekawe hobby!

Rysunek wykonawczy POMOCY!
