wymiarowanie (sprawdzenie)

kamilhasta · Post napisał: **kamilhasta** » 29 gru 2010, 00:14

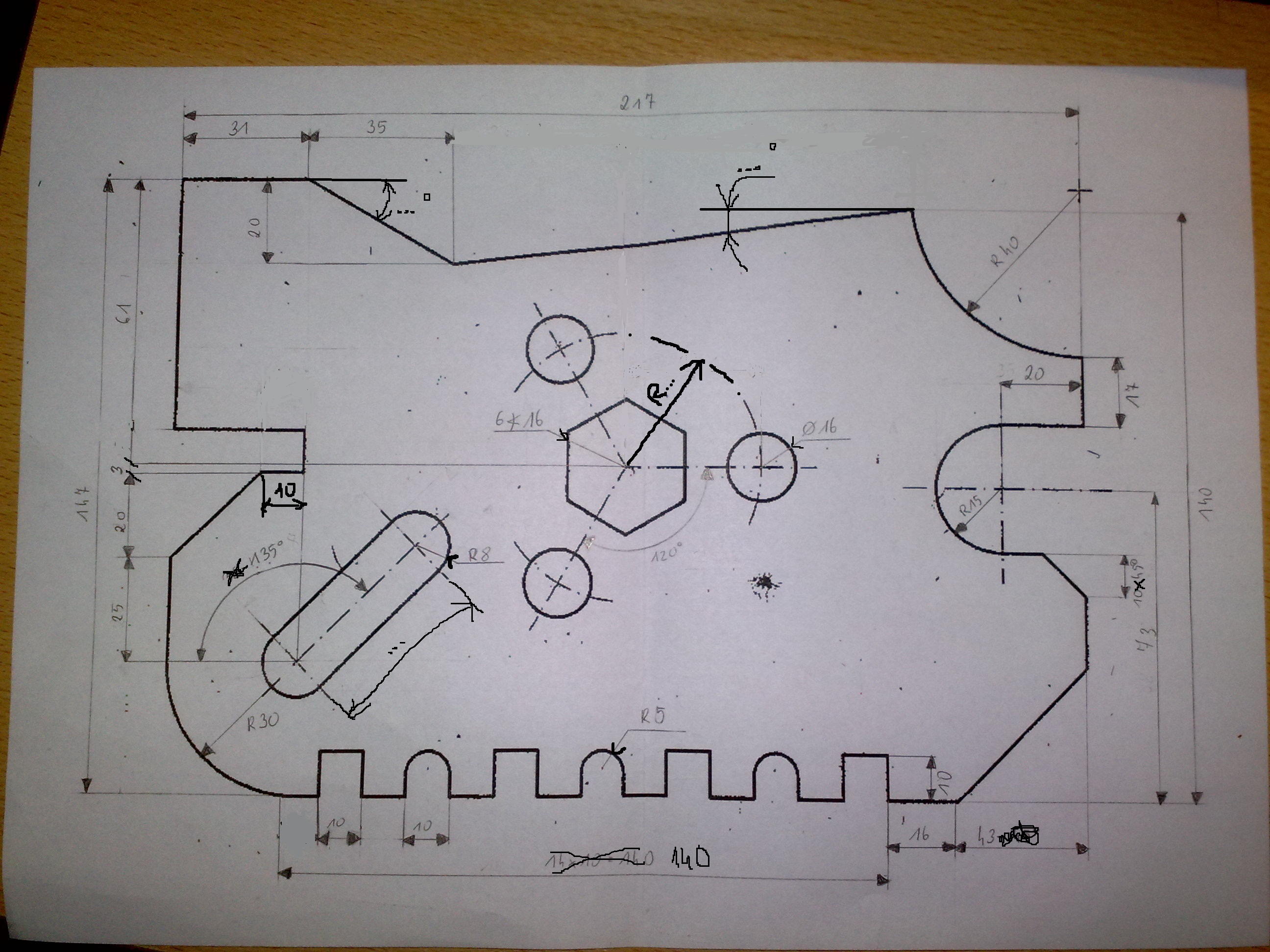

czesc, wszyscy wrzucaja tutaj pliki z wymiarowaniem, tez chcialbym sie dolaczyc.

to moj pierwszy raz z wymiarowaniem i pewnie zrobilem duzo bledow, mozecie zobaczyc co jest zle? dzieki.

pozdrawiam.

BYDGOST · Post napisał: **BYDGOST** » 29 gru 2010, 01:12

Czy aby na pewno wszyscy? A co do rysunku, tak na pierwszy rzut oka:
1. Otwór sześciokątny i trzy otwory wokół niego, jak daleko są od baz X i Y?
2. Otwory 16 mm: ile wynosi odległość od otworu sześciokątnego i jak rozstawione są dookoła, po 120 stopni, czy inaczej?
3. Otwór podłużny: jak daleko od baz i pod jakim kątem?
4. Wcięcie z prawej na szerokość 30 i powtórzony wymiar jako R15.
To tak na początek.

kamilhasta · Post napisał: **kamilhasta** » 29 gru 2010, 09:26

mam chwile wolnego w pracy i poprawilem prawa strone, zostaly mi tylko R40, R15, wymiar 140 i kąty. podalem tez wymiar nie do konca otworu tylko jego srodka (20 zamiast 35). na dole znalazlem R4 a szerokosc wciecia to 10. tak wiec poprawilem na R5.

nie mam przy sobie ksiazki i nie bardzo wiem jak zaznaczyc odleglosc wciecia i kat pochylenia tego podluznego otworu.

nie wszyscy, ale to tylko tutaj widzialem, ze ktos komus chce z takimi rzeczami szybko i solidnie pomoc

Bri · Post napisał: **Bri** » 29 gru 2010, 09:31

BYDGOST pisze:Czy aby na pewno wszyscy?

Wszyscy mający niebawem jakieś zaliczenie albo projekt do oddania.

Zdolny1989 · Post napisał: **Zdolny1989** » 29 gru 2010, 13:07

jeśli chodzi o tą fasolke to wydaje mi się że R8 jest zaczepione tam gdzie R30. Więc może wystarczy tylko podać położenie kątowe do którejś z krawędzi.

to ścięcie do wymiaru 10 (po lewej stronie) na jaką głębokość?

jeśli rysujesz szesciakat to podaje sie wymiar pod klucz! i pisze "6kt"

kamilhasta · Post napisał: **kamilhasta** » 29 gru 2010, 21:44

kolejna poprawka.

zabki na dole sa zrobione dobrze?
wymiar 17 jest potrzebny z prawej strony?

pozdrawiam.

jeszcze jedna poprawka....

DarkKnight · Post napisał: **DarkKnight** » 03 sty 2011, 17:23

Poprawioone deko

Bri · Post napisał: **Bri** » 03 sty 2011, 23:32

Przerzućcie się chłopcy na gastronomię

Zdolny1989 · Post napisał: **Zdolny1989** » 04 sty 2011, 19:58

Bri pisze:Przerzućcie się chłopcy na gastronomię

trafna uwaga - nie którym bym też to napisał
