[S] Sterowanie 3 osie komplet nowy

#1

Post napisał: kuc » 11 paź 2019, 23:56

Witam

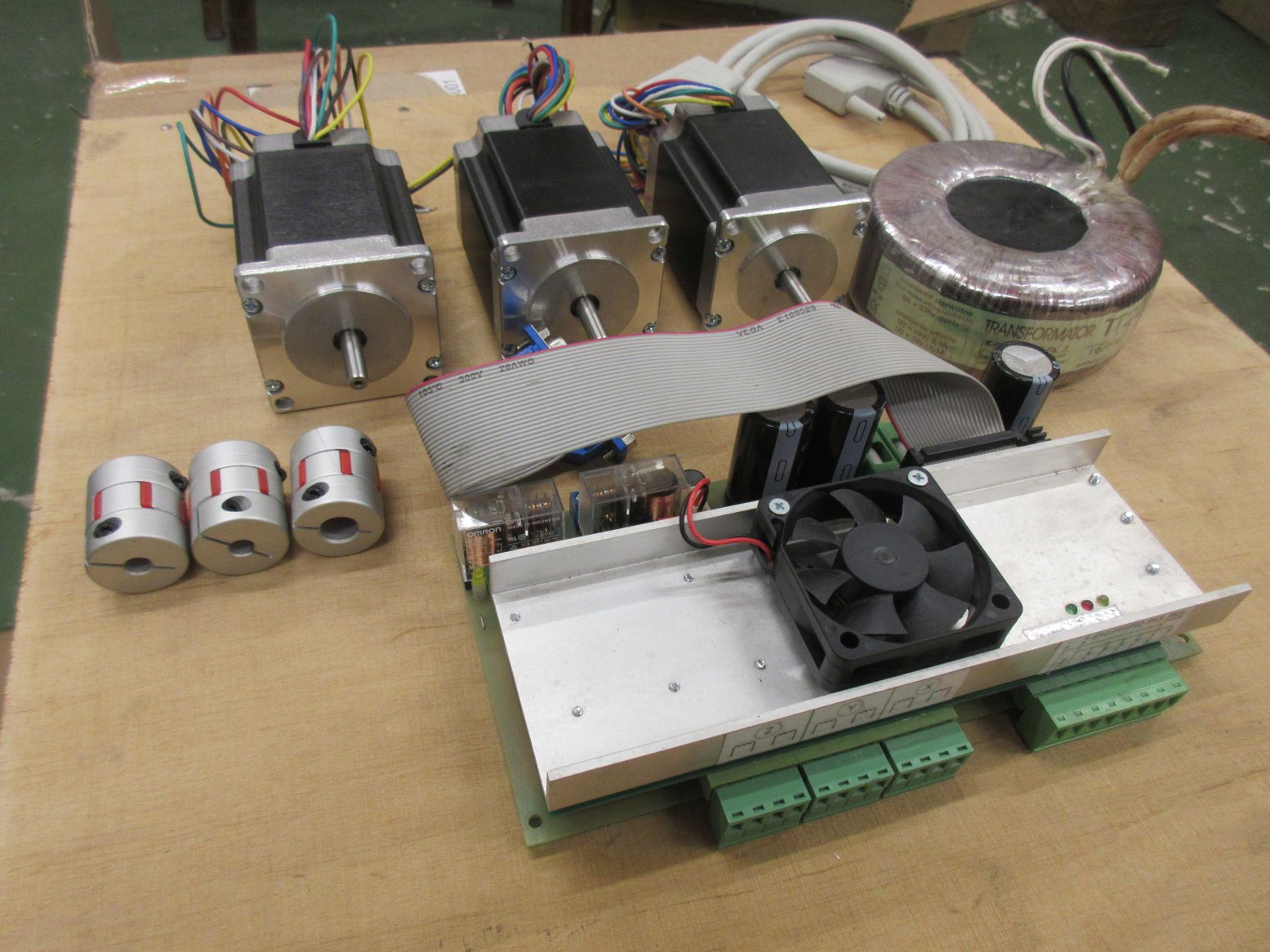

Mam na sprzedaż nowy zestaw do sterowania maszynami CNC składający się z:

- modułu 3 osiowego sterownika silników krokowych polskiej produkcji (sterownik 3 osi CNC zintegrowany z płytą główną i zasilaczem),

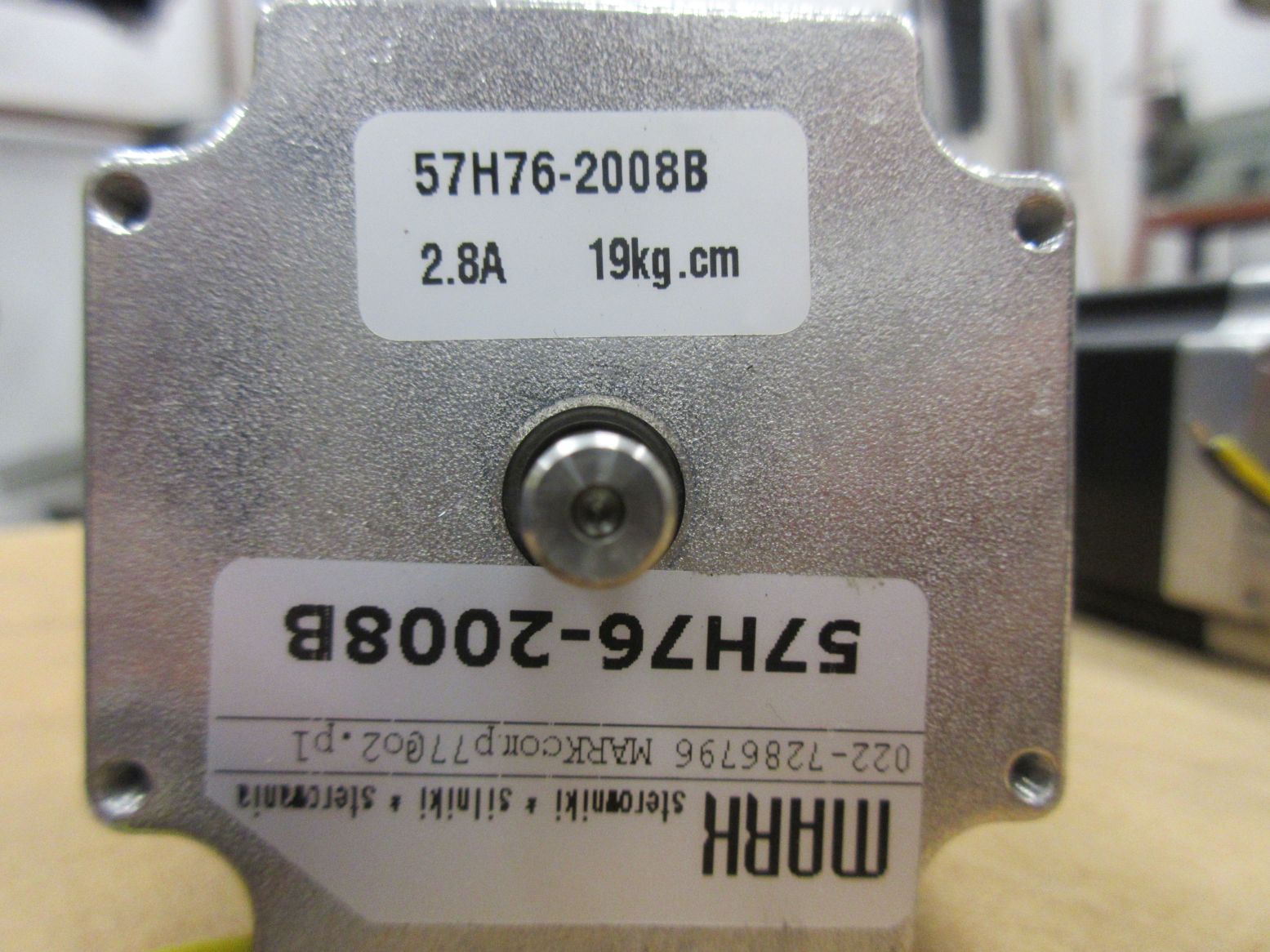

- 3 x silnik krokowy 1,9Nm 2,8A

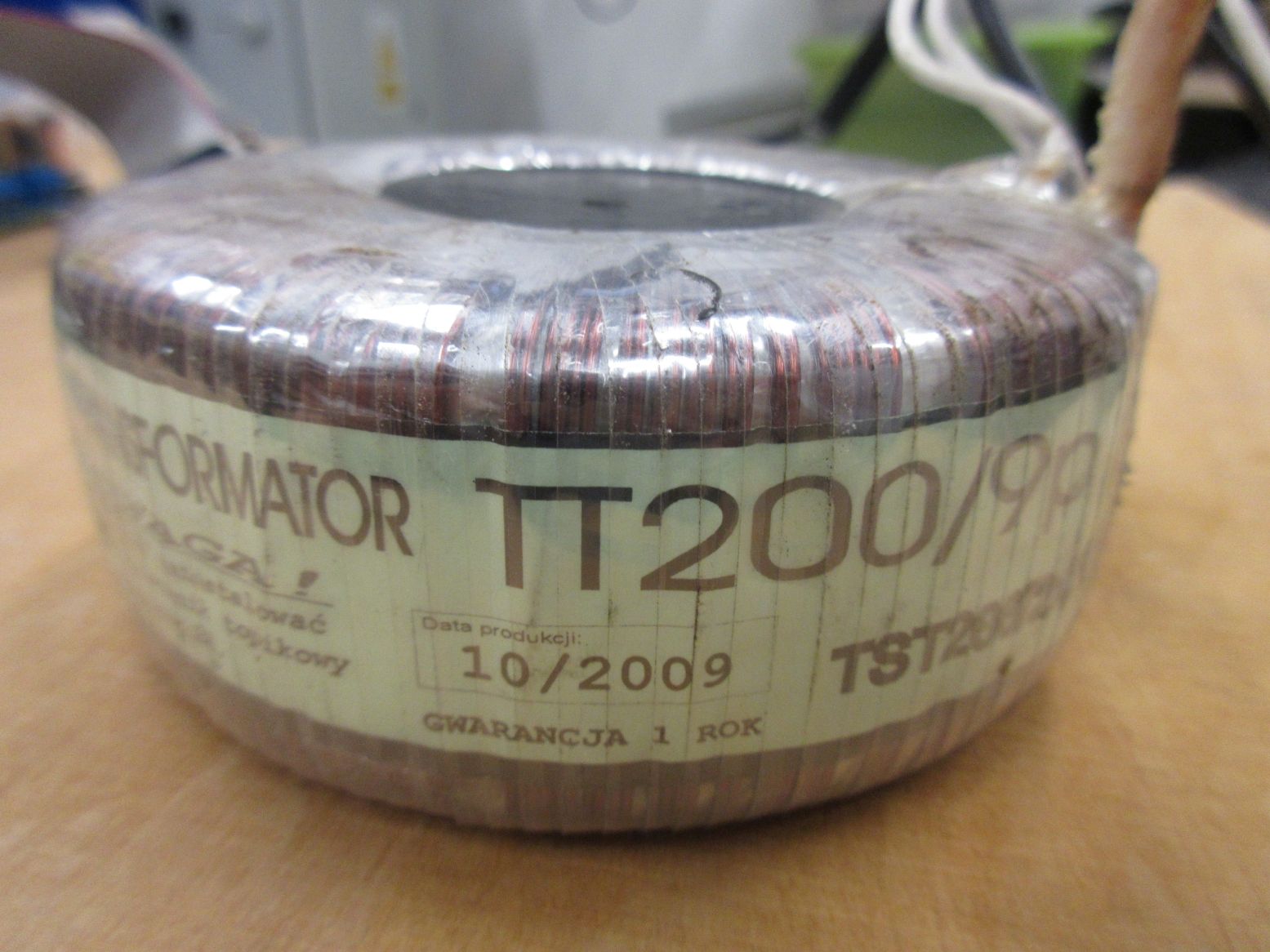

- transformatora toroidalnego 200W TT 200/9p 200W 2x30V

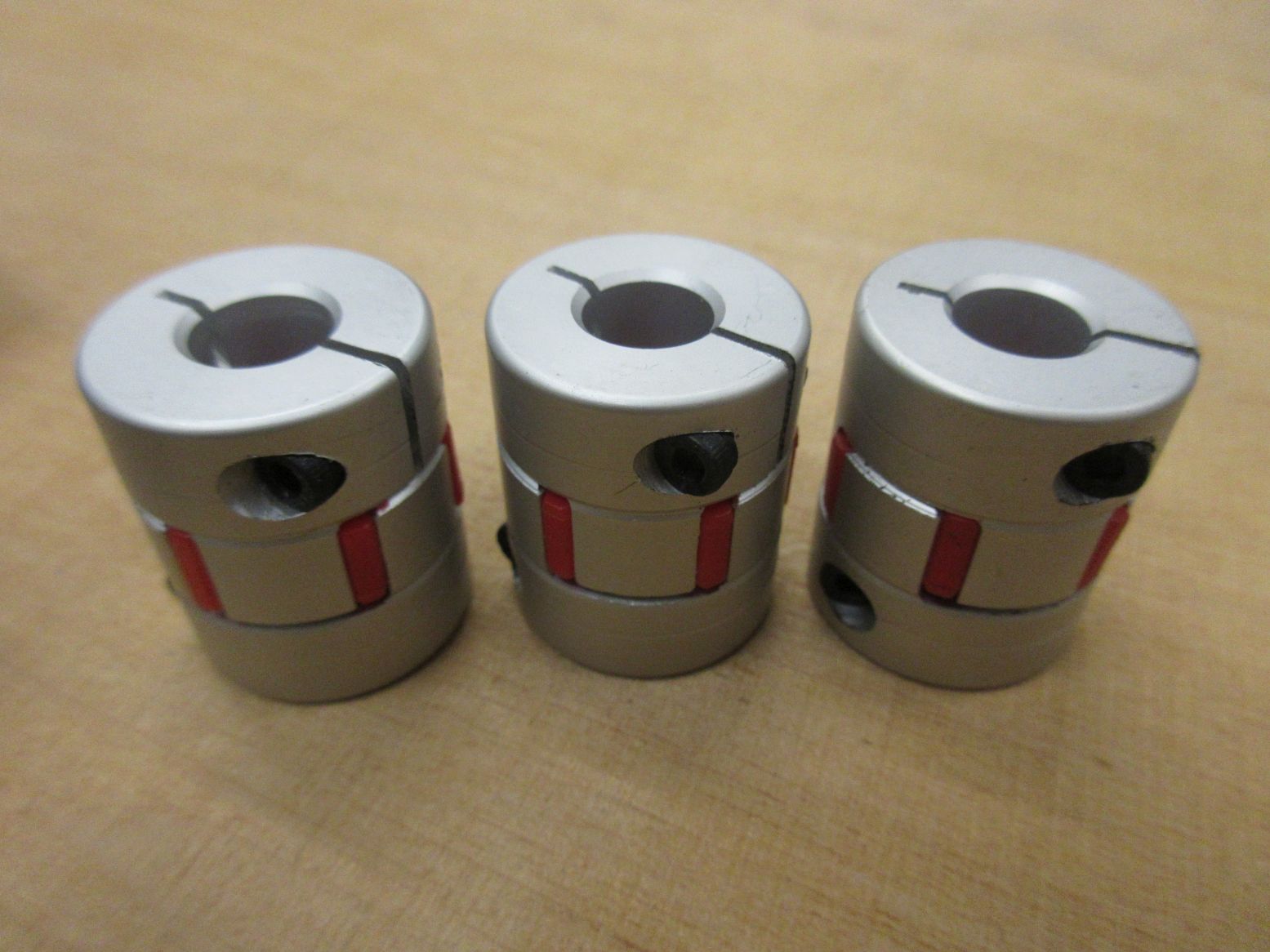

- 3 x sprzęgła kłowe (d1= 10mm, d2= 6mm, l=30mm),

- przewód LPT.

Cena za komplet : 780 zł + koszt wysyłki 20zł

Cechy sterownika:

- podział mikrokrokowy 1/5, 1/8, 1/10, 1/16

(1000, 1600, 2000, 3200 kroków/obrót dla standardowego silnika 1,8 stopnia)

(2000, 3200, 4000, 6400 kroków/obrót dla silnika 0,9 stopnia)

- prądy silników ustawiane w zakresie 1,25 do 3,0 A co 0,25A

- automatyczna redukcja prądu silników po zatrzymaniu na dlużej niż 1s

- pełna optoizolacja między komputerem a układami sterownika

- 5 wejść

- 2 wyjścia przekaźnikowe (przekaźniki 10A prod. OMRON + układy gasików RC)

- układ pompy ładunkowej (charge pump)

- zabezpieczenie w przypadku zwarcia wyjścia do masy, w obrębie fazy, między fazami

- zintegrowany stabilizator 24V umożliwiający zasilanie np. czujników indukcyjnych

- maksymalne napięcie zasilania (na kondensatorach filtrujących) 50V dc ( maks. napięcie wtórne transformatora. ok. 34V rms)

- kondensatory filtrujące zasilanie: łącznie 15000uF, indywidualne bezpiecznki dla sterownika każdej osi

- stopnie końcowe z dyskretnymi (pojedynczymi) tranzystorami MOSFET

- wymiary 95 x 95mm, wysokość około. 45mm

Sterownik ma zamontowany wentylator Sunon 60x60x15mm.
Aluminiowy element rozprasza ciepło także z mostka prostowniczego.
Prądy silników i podział mikrokrokowy są ustawiane przy użyciu przełączników dipswitch niezależnie dla każdej osi.
Obok przełączników znajdują się potencjometry umozliwiające kompensację rezonansów/wibracji w podstawowym regionie rezonansowym zakresu niskich prędkości - okolice 1 obr/s
Przyporządkowanie sygnalów do pinów portu LPT:
2 do 9 - krok i kierunek X Y Z
10, 11, 12, 13, 15 - wejścia, nr 10 dedykowany dla ESTOP, pozostałe - np. czujiniki bazowania
17 - charge pump/enable
Zamiast tradycyjnych czujników stykowych do modułu można dołączyć czujniki np. indukcyjne - typu PNP dla sygnałów odczytywanych na pinach 11,12,13 LPT,
PNP albo NPN dla pinu nr15.
Rodzaj sygnału zezwalającego na załączanie przekaźników (z pinu nr 17) jest ustawiany przy pomocy zworki.
Możliwe są ustawienia: zawsze zezwolone, pompa ładunkowa, enable=0 albo enable=1
Układ pompy ładunkowej (charge pump) przy wspołpracy z programem mającym taką funkcję (np. Mach) eliminuje przypadkowe załączanie przekaźnikówprzy starcie/restarcie komputera, jeżeli zasilanie sterownika jest w tym czasie włączone.
Opcja enable=0 albo =1 może zostać wykorzystana np. przy współpracy z kontrolerem ruchu via USB.

Dodatkowe zworki umożliwiają konfigurację:
- użycie sygnału zezwolenia dla przekaźników do załączania prądu silników
- wyłączanie prądu silników po rozwarciu obwodu ESTOP.
