Skrętna głowica frezarki

#1

Post napisał: IADI » 30 gru 2016, 13:34

Witam serdecznie, jestem nowym użytkownikiem więc kłaniam sie do pasa i proszę o pomoc.

Mianowicie chodzi o projekt skrętnej głowicy frezarki.

Wpadłem na pomysł by zastosować do tego przekładnię ślimakowa niestety moja wiedza na temat tego jakimi sposobami można połączyć owa przekładnie z uchwytem wrzeciona jest mizerna, na forum a nawet u wujka google też nic niestety nie znalazłem wiec zwracam się do was.

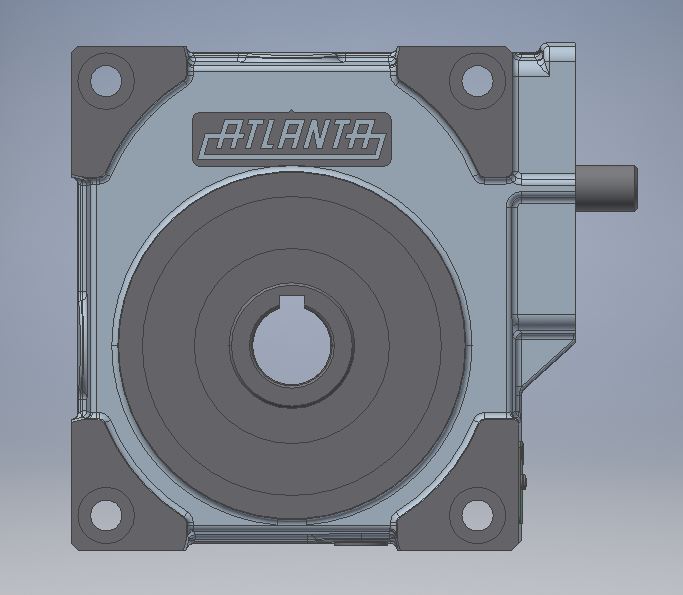

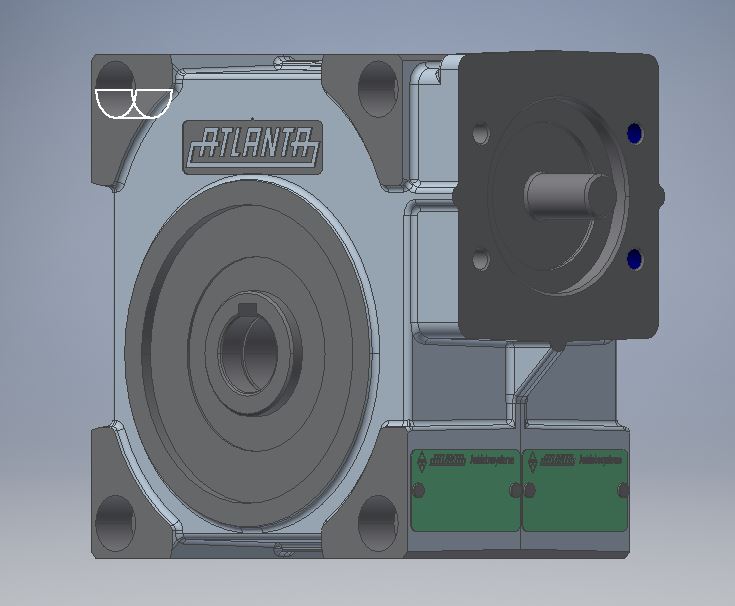

Model wybranej przekładni

Obrazek

Obrazek

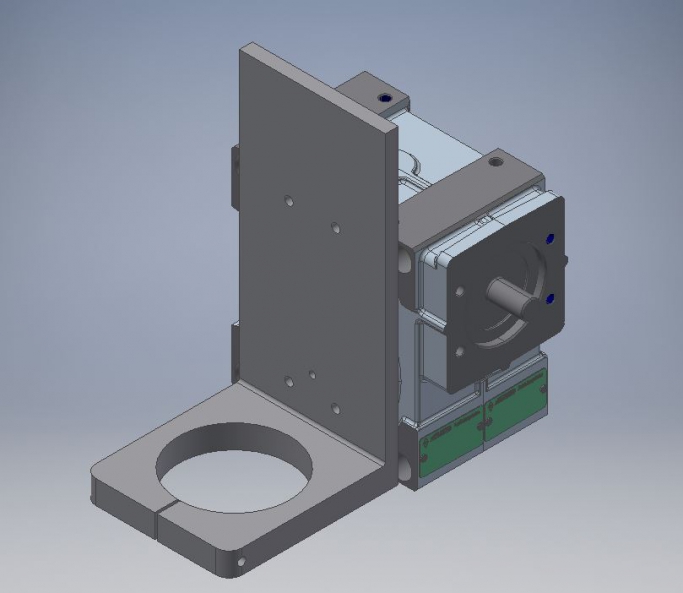

Moja pseudawizja tego jak by miał to wyglądać ostatecznie
Obrazek

Dopiero zaczynam przygodę w temacie konstrukcji wiec prosiłbym o wyrozumiałość

Oczywiście będę też wdzięczny za podsuniecie jakiegoś innego rozwiązania
Ostatnio zmieniony 30 gru 2016, 13:51 przez IADI, łącznie zmieniany 3 razy.



Tagi:


ajt
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 1
Posty: 126
Rejestracja: 23 sty 2009, 19:21
Lokalizacja: Radom

#2

Post napisał: ajt » 30 gru 2016, 13:41

Wstaw zdjęcia jeszcze raz, ale z krótkimi nazwami bez polskich liter, spacji i innych dziwnych znaków, np. fotka1.jpg i tak dalej :)


Autor tematu
IADI
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 5
Posty: 5
Rejestracja: 19 gru 2016, 14:23
Lokalizacja: Śląsk

#3

Post napisał: IADI » 30 gru 2016, 13:45

Dzięki wielkie, już poprawione ; D

Awatar użytkownika

clipper7
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 4
Posty: 2379
Rejestracja: 06 sty 2007, 13:29
Lokalizacja: Poznań

#4

Post napisał: clipper7 » 30 gru 2016, 18:19

Tak w zasadzie, to po co jest ta przekładnia ?
Zwykle głowicę luzuje się i ustawia ręką, ta ma być jakaś ogromna, czy z innych względów ?

Głowica ma być mocowana tylko do osi przekładni ?
To trochę mało, zwykle przekładnie, nawet małe, mają przynajmniej 2 - 4 punkty mocowania.
Jeżeli pomogłem - nie zapomnij kliknąć POMÓGŁ


Autor tematu
IADI
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 5
Posty: 5
Rejestracja: 19 gru 2016, 14:23
Lokalizacja: Śląsk

#5

Post napisał: IADI » 30 gru 2016, 18:27

Generalnie chodzi o to by była to sterowalna 4 osi obrabiarki

natknąłem się na coś takiego

http://www.mycncuk.com/attachment.php?s ... 1322056063

I teraz zastanawiam się jak można to konstrukcyjnie rozwiązać w moim przypadku

Właśnie też myślę że mocowanie na samej osi to mało ale nie mam pomysłu jak to wzmocnić dlatego szukam tu porady.

Awatar użytkownika

clipper7
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 4
Posty: 2379
Rejestracja: 06 sty 2007, 13:29
Lokalizacja: Poznań

#6

Post napisał: clipper7 » 30 gru 2016, 19:05

IADI pisze:mocowanie na samej osi to mało ale nie mam pomysłu jak to wzmocnić
Nawet w konwencjonalnych głowicach oś obrotu służy tylko do obracania korpusu głowicy, sztywność zapewnia najczęściej, tak jak w stołach obrotowych, cała płaszczyzna części obracającej się, ściśle przylegająca do obrobionej w celu części podstawy lub szeroki pierścień ślizgowy na części zewn. Przypatrz się konstrukcji stołu obrotowego lub jakiejkolwiek głowicy skrętnej.
Pomysł ze stolikiem obrotowym nie jest zły, jak dasz zwykłą przekładnię ślimakową, pojawi się problem luzu. Inne też jest łożyskowanie osi przekładni w porównaniu do stolika obrotowego.
Ostatnio zmieniony 30 gru 2016, 19:31 przez clipper7, łącznie zmieniany 1 raz.
Jeżeli pomogłem - nie zapomnij kliknąć POMÓGŁ


Autor tematu
IADI
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 5
Posty: 5
Rejestracja: 19 gru 2016, 14:23
Lokalizacja: Śląsk

#7

Post napisał: IADI » 30 gru 2016, 19:18

Właśnie jeżeli chodzi o głowice skrętne jest dosyć mało przykładów (albo poprostu nie szukałem gdzie trzeba) i właściwie tylko takie rozwiązanie przyszło mi do głowy

Mógłbyś przybliżyć rozwiązanie ze stolikiem obrotowym ? bo chyba do końca go nie rozumiem

Awatar użytkownika

clipper7
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 4
Posty: 2379
Rejestracja: 06 sty 2007, 13:29
Lokalizacja: Poznań

#8

Post napisał: clipper7 » 30 gru 2016, 19:32

IADI pisze:Mógłbyś przybliżyć rozwiązanie ze stolikiem obrotowym ?
Przecież sam dałeś zdjęcia tego rozwiązania :shock:
Jeżeli pomogłem - nie zapomnij kliknąć POMÓGŁ


Autor tematu
IADI
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 5
Posty: 5
Rejestracja: 19 gru 2016, 14:23
Lokalizacja: Śląsk

#9

Post napisał: IADI » 30 gru 2016, 19:45

Wyszedł mój brak doświadczenia w temacie ... cały czas sądziłem że tam jest własnie jakiś rodzaj przekładni ślimakowej dany MEA CULPA :???:

Dzięki wielkie za wyprowadzenie z błędu poszukam czegoś w tym kierunku

A może Ty znasz jakieś całkowicie inne względnie tanie rozwiązanie problemu skrętnej głowicy ? Chętnie bym skorzystał z Twojego doświadczenia

Awatar użytkownika

clipper7
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 4
Posty: 2379
Rejestracja: 06 sty 2007, 13:29
Lokalizacja: Poznań

#10

Post napisał: clipper7 » 31 gru 2016, 13:02

IADI pisze: znasz jakieś całkowicie inne względnie tanie rozwiązanie problemu skrętnej głowicy ?
Niestety, nie. Używam typowych, fabrycznych głowic skrętnych w jednej płaszczyźnie. Spróbuj wygooglować : diy rotary milling head
Jeżeli pomogłem - nie zapomnij kliknąć POMÓGŁ
