Silnik krokowy + mikroprocesor = liniał lub enkoder

Dyskusje na temat silników krokowych i sterowników silników krokowych.

pukury
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 2
Posty: 7590
Rejestracja: 23 lis 2004, 22:41
Lokalizacja: kraków

#41

Post napisał: pukury » 21 wrz 2012, 13:03

witam.
jak zwykle polecam TraxMaker :lol:
to taki " protel dla ubogich " - prosty i intuicyjny.
w porównaniu z eagle to szczyt prostoty i przejrzystości.
pozdrawiam.


Mane Tekel Fares

Tagi:

Awatar użytkownika

blue_17
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 5
Posty: 1715
Rejestracja: 16 kwie 2009, 07:55
Lokalizacja: Kraków/Kornatka

#42

Post napisał: blue_17 » 21 wrz 2012, 14:02

W design sparku da się ale to jest inna filozofia obsługi niema graficznych wodotrysków tylko prostota i logika można importować biblioteki z eagla jak i również tworzyć nowe są dostępne kreatory obudów jak i symboli do schematów

To jest klon Cadstara tylko tyle że niema interaktywnego rozsuwania ścieżek ale zaden darmowy jeszcze tego niema w odróżnieniu od konkurencji można go używać komercyjnie do 12 warstw i do 1m^2 obszaru PCB

Musze dokończyć kurs :) to pokażę co to potrafi :)

Pozdrawiam
"I siedzieli oni razem pod nagim DOS-em i nie wstydzili sie tego." :D

Awatar użytkownika

ursus_arctos
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 6
Posty: 2083
Rejestracja: 11 cze 2011, 18:29
Lokalizacja: Warszawa / Lublin

#43

Post napisał: ursus_arctos » 21 wrz 2012, 15:32

A da się zrobić tak, żeby jedno wyprowadzenie na schemacie łączyło się z kilkoma nóżkami elementu PCB? To dość typowe (kilka linii zasilających czy wyprowadzeń masy).

Awatar użytkownika

blue_17
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 5
Posty: 1715
Rejestracja: 16 kwie 2009, 07:55
Lokalizacja: Kraków/Kornatka

#44

Post napisał: blue_17 » 21 wrz 2012, 16:51

Da się wystarczy nazwać tak samo połączenie klikasz na połączeniu prawym i wybierasz właściwości i wpisujesz z palca.

Jak wstawisz z biblioteki sygnał GND kilka razy to połączy wszystko razem domyślnie (sygnały GND )
"I siedzieli oni razem pod nagim DOS-em i nie wstydzili sie tego." :D

Awatar użytkownika

markcomp77
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 20
Posty: 3975
Rejestracja: 18 wrz 2004, 12:51
Lokalizacja: k/w-wy
Kontakt:

#45

Post napisał: markcomp77 » 21 wrz 2012, 17:36

co cóż...wiele jest programów -- tylko czasu brak, aby je wszystkie poznać...
a i tak --- przyzwyczajenia przekonują do powrotu do już wyuczonego...


jeszcze nikt nie wspomniał programu TangoPCB ;)....
SpotkanieCNC: STOM-TOOL Marzec 2014
http://www.cnc.info.pl/topics79/spotkan ... t55028.htm

Awatar użytkownika

Autor tematu
pitsa
Moderator
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 15
Posty: 4654
Rejestracja: 13 wrz 2008, 22:40
Lokalizacja: PL,OP

#46

Post napisał: pitsa » 22 wrz 2012, 12:48

Trzeba wybrać jeden spełniający wymagania (które każdy ma inne). DesignSpark wygląda na prostszy od KiCada i funkcjonalniejszy. Też jest free. Zobaczę jak pójdzie zrobienie w nim wszystkiego od samego początku.

Czy za pomocą jakiegoś taniego* oscyloskopu dałoby by radę badać w sposób sensowny sygnały w układach?

Znalazłem coś takiego:
* http://www.ebay.pl/sch/i.html?_nkw=dso203 - kieszonkowe 4 kanałowe oscyloskopy
* http://code.google.com/p/dsonano/ - dostępne źródła oscyloskopu opartego na ARM Cortex M3

[youtube][/youtube]

* Tani to tak do 100zł, a nie 1000zł. ;)
zachowanie spokoju oznacza zdolności do działania
ᐃ 🜂 ⃤ ꕔ △ 𐊅 ∆ ▵ ߡ

Awatar użytkownika

markcomp77
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 20
Posty: 3975
Rejestracja: 18 wrz 2004, 12:51
Lokalizacja: k/w-wy
Kontakt:

#47

Post napisał: markcomp77 » 22 wrz 2012, 13:00

te oscyloskopy - jak komórki -- również są dla mnie zagadką...

[ Dodano: 2012-09-22, 14:27 ]
http://www.elektroda.pl/rtvforum/topic1723958.html
tutaj się rozpisali na tem oscyloskopo-komórki...
wypowiedzi raczej zniechęcające do zakupu

ja mam ze dwa stare lampowe i popularnego rigola... ale takie małe coś mogło by być wygodne w terenie.. a i na biurku mniej miejsca zajmnie

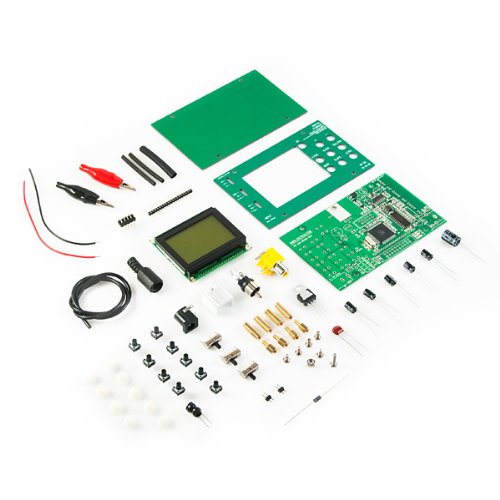

Obrazek
za 59usd ;)

[ Dodano: 2012-09-22, 14:46 ]
http://www.boincatpoland.org/smf/elektr ... -dso-quad/
i tuitaj coś tapisali...
SpotkanieCNC: STOM-TOOL Marzec 2014
http://www.cnc.info.pl/topics79/spotkan ... t55028.htm

Awatar użytkownika

Autor tematu
pitsa
Moderator
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 15
Posty: 4654
Rejestracja: 13 wrz 2008, 22:40
Lokalizacja: PL,OP

#48

Post napisał: pitsa » 22 wrz 2012, 17:50

Takie coś złożone bez obudowy jest za 39$.
Na allegro są DSO Nano za 300zł. To samo DS0201 taniej jest na DX za 56$.
zachowanie spokoju oznacza zdolności do działania
ᐃ 🜂 ⃤ ꕔ △ 𐊅 ∆ ▵ ߡ

Awatar użytkownika

markcomp77
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 20
Posty: 3975
Rejestracja: 18 wrz 2004, 12:51
Lokalizacja: k/w-wy
Kontakt:

#49

Post napisał: markcomp77 » 23 wrz 2012, 21:19

troche się zapaliłem do pomysłu nowej zabaweczki... (jak znalazł na grilaCNC)
zamiast komórki - wyjąć oscyloskop... i robić pomiary :)

tylko trzeba zdecydować KTÓRY?
SpotkanieCNC: STOM-TOOL Marzec 2014
http://www.cnc.info.pl/topics79/spotkan ... t55028.htm

Awatar użytkownika

Autor tematu
pitsa
Moderator
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 15
Posty: 4654
Rejestracja: 13 wrz 2008, 22:40
Lokalizacja: PL,OP

#50

Post napisał: pitsa » 24 wrz 2012, 20:01

Poczekaj, dam znać na ile sprawdza się to co zamówiłem. :)
zachowanie spokoju oznacza zdolności do działania
ᐃ 🜂 ⃤ ꕔ △ 𐊅 ∆ ▵ ߡ

ODPOWIEDZ Poprzedni tematNastępny temat

Wróć do „Silniki Krokowe / Sterowniki Silników Krokowych”
