Hej, jakby ktoś przypadkiem był zainteresowany przetestowaniem mojego sterownika i miał akurat płytkę NUCLEO to wrzuciłem na githuba wersję przygotowaną na platformę NUCLEO-F439ZI, projekt jest w formacie STM32CubeIDE - używając tego narzędzia wystarczy ściągnąć repo, skompilować i wgrać. Prościej już się chyba nie da
https://github.com/r-gal/CNC_Nucleo_stm32f439

Cena nawet atrakcyjna, tylko nadal nie jest to gotowy sterownik - brakuje buforów wyjściowych do sterowników silników i izolatorów optycznych na wejściach z krańcówek itp, w dodatku ciężko jest o dokumentację - nie wiadomo za bardzo które piny procesora są dostęne, a tu nie ma za dużej dowolności jak chcemy użyć konkretnych wyjść timerów. Chyba mimo wszystko NUCLEO-F439ZI wychodzi lepiej - ma na pewno wszyskie potrzebne piny, ma wbudowany programator a i cena jest sensowna - aktualnie u oficjalnego polskiego dystrybutora 113zł + 9 zł dostawa.
Dzięki za podpowiedź co do frezowania aluminium - kiedyś zapewne skorzystam

Na szybko porównałem opcje i wychodzi że mój soft powinien ruszyć na dowolnym evm z układem STM32F4xx lub STM32H7xx o ile ma wbudowany ethernet i wystarczającą liczbę timerów. Przykladowo taki NUCLEO-F439ZI w zupełności wystarczy. Może też dałoby się jakiś istniejący sterownik cnc wykorzystać i podmienić soft... tylko te tanie na STM nie mają Ethernet :/

Na zdjęciu zdemontowana jest pokrywa żeby pokazać układ paska a sam pasek jest poluzowany. Normalnie osie są również od przodu osadzone - wszystkie 3. Na pierwszym zdjęciu pokrywa jest założona ( ta z Puchatkiem )

To prawda, nie spodziewam się kolejki chętnych zeby wyłożyć kasę na sprzęt w ciemno. Dlatego zastanawiam się nad opcjami pozwolającymi komukolwiek przetestowanie tego bez wydatków, jak chociażby przez wsponiane przeze mnie nucleo - taki evm ktoś może juz mieć i chcieć na tym przetestować. No i fakt, brakuje czegoś wyjątkowego, jak chociażby własnie obsługa enkodera wrzeciona w tokarce, może trzebaby takie rzeczy zaimplementować.

Też się powoli w FreeCAD dokształcam, na razie to jeszcze trochę bładzę ale powoli coś ogarniam, na razie udało mi się opanować jak wygenerować g-code do wiercenia i frezowania PCB, korzystm do tego z gotowych skryptów pythonowych, niestety sam jeszcze nic takiego nie zrobię, raz że nie ogarniam jeszcze samego FreeCADa, jakie są rodzaje obiektów itp, dwa ze pythona nie umiem

Pytasz o próg wejścia, no niestety problem nie leży aktualnie w nauce programowania - w końcu program można używać taki jaki jest i ewentualnie zgłaszać rzeczy do dodania lub poprawienia. Problem jest w sprzęcie, czyli trzeba by taką płytkę zlutować i zaprogramować a co za tym idzie trzeba umieć lutować układy SMD i posiadać programator do arm, ewentualnie użyć jakiegoś evm np nucleo i na niego to wgrać, ale wtedyz kolei dobrze by było dorobić bufory, optoizolację. Z przekonfigurowaniem programu na inną płytkę akurat mógłbym pomóc więc to najmniejszy problem. Tak czy inaczej koszt sprzętu robionego samodzielnie może wyjść ok 200zł. Można też sprawdzić ile kosztowałoby zamówienie płytek już zlutowanych tylko do zaprogramowania, ale to z kolei wymaga zamówienia serii - ile sztuk minimalnie nie wiem. Tak więc problem jest taki że niby oprogramowanie jest darmowe, ale nie ma na rynku gotowego sprzętu - trzeba coś samemu porzeźbić. Obawiam się że dużo chętnych na taką rozrywkę niestety nie będzie :/

Dzięki, doświadczenie może i mam ale w pisaniu oprogramowania, maszynę CNC na razie mam jedną i uzywam jej tylko amatorsko, więc tu bym jeszcze o doświadczeniu nie mówił

Tak, aplikacja wylicza parametry prędkości dla każdego prostego ruchu - łuku lub odcinka i to przesyła do sterownika, ale to nie koniec operacji z tym zwiazanych. Łuki trzeba jeszcze rozbić na serię wielu małych odcinków, dla których trzeba te prędkości wyliczyć i to się dzieje juz sterowniku. Ostatnia procedura zwiazana z prędkością ma miejsce już w sekcji real time, podczas wykonywania odcinka obliczane jest cyklicznie czy trzeba zwiększyć lub zmniejszyć prędkość, np jak podamy odcinek o prędkości poczatkowej i końcowej 0 sterownik wylicza jak długo może przyspieszać i kiedy trzeba zacząć hamować.

Generalnie tak, początkowo też myślałem że to mniej pracy będzie ale wyszło w praniu, trzeba było trochę geometrię odświeżyć, szczególnie przy łukach gdzie używam macierzy do obrotu łuku w przestrzeni, jak i przy właczonej kompensacji szerokości narzędzia - wyliczanie nowej trajektorii przy różnych kombinacjach segmentów i kątów między nimi.

G-code czasami generuję w FreeCAD, ale dużo prostych rzeczy piszę ręcznie parametrycznie - dużo robię na maszynie różnego rodzaju złącz, wpustów itp i nie ma potrzeby używania do tego generowanego kodu, szybciej jest tylko zmienić początkowe wartości zmiennych w danym makrze. Akurat rozetę z filmiku również napisałem ręcznie, wrzucam kod poniżej - niestety wersja brzydka bez komentarzy.

Arbaql pisze: ↑

15 lip 2025, 10:22

Również gratuluję. Wygląda naprawdę solidnie.
Czy mógłbyś coś więcej napisać o tym własnym oprogramowaniu?

Oprogramowanie składa się z 2 części - aplikacja na PC i oprogramowanie sterownika. Generalnie całośc operacji krytycznych czasowo odbywa się w samym sterowniku który zrealizowany jest na ARM STM32H725. Dostaje on po ethernecie proste polecenia (odcinki i łuki) wszystko juz we spółrzędnych maszynowych. Łuki przedstawione są w postaci początek, srodek, koniec oraz wektor obrotu co pozwala na realizację łuków w dowolnej płaszczyźnie. Dodatkowo każdy ruch ma podane parametry prędkości - początkową, końcową, maksymalną i maksymalne przyspieszenie. Samo generowanie impulsów zrealizowane jest na zestawie zsynchronizowanych liczników czyli sprzętowo, co powoduje że jitter jest bardzo mały i nie ma nierówności przy przejściu miedzy kolejnymi segmentami. Nie miałem dużych wymagań co do maksymalnej częstotliwości, w obecjen implementacji jest to ok 20kHz czego i tak nie wykorzystuję ale nic nie stoi na przeszkodzie żeby to zwiększyć. Płytka jest przygotowana do obsługi do 5 osi, oczywiście współbieżnych, oprogramowanie jest napisane na 4 osie ale to też tylko kosmetyka żeby to zwiększyć do 5. Przygotowane sa również wejścia enkoderów, chociaż na razie tego jeszcze nie uruchomiłem. Dodatkowo wejściaprobe, emergency, limit dla kazdej osi z osobna i kilka linii we-wy do wykorzystania w przyszłości w razie potrzeb. Jest też moduł do sterowania falownikiem z wyjściem analogowym.
Dodstkowo moduł ten obsługuje korektę nierówności materiału - można spróbkować powierzchnię i zapisać siatkę pomiarów które póniej będą uwzględniane przy wykonywaniu kodu, zrobiłem to z myślą o frezowaniu płytek PCB.

Oprogramowanie na PC napisane jest w C# .net windows forms czyli generalnie na system windows, chociaż działa również na linuxie przy użyciu bilbioteki mono ( aktualnie w warsztacie działa to stabilnie na jakims 20 letnim pc z postawionym Lubuntu)- jedyne co nie działa na linuxie to wizualizacja 3D. Aplikacja konweruje g-code w serię prostych poleceń, wylicza dla nich parametry prędkości uwzględniając kąt miedzy kolejnymi segmentami a co za tym idzie maksymalnądopuszczalną prędkośc przejścia między nimi. Ogólnie obsługuje większość istotnych poleceń g-code czyli poza podstawowymi poleceniami jak G0-G4 również: zmienne, pętle, wyrażenia warunkowe, podprogramy, wyrażenia matematyczne offsety, lokalne układy współrzędnych, sondowanie, w tym automatyczny pomiar długości narzędzia po jego zmianie. Posiłkowałem się dość mocno dokumentacją do LinuxCNC więc mój program powinien podobnie interpretować kod.

Jak ktoś jest bardzo dociekliwy to na githubie https://github.com/r-gal/CNC jest dostęny kod i wzór PCB w formacie KiCAD
Z rzeczy których brakuje ale będą to ręczny manipulator na kablu i obsługa podprogramów z innych plików.

pitsky pisze: ↑

14 lip 2025, 08:58

Ładny drewniak, gratuluję.

Dodane 2 godziny 48 minuty 6 sekundy:
No i autorski sterownik.

Dziękuję za dobre słowo, zgadza się, sterownik własnej konstrukcji, jak i oprogramowanie na PC. Wiem że jest tego od groma już na rynku ale z hobbistycznego zacięcia po prostu musiałem to zorbić samemu. Jakby było zainterosowanie to mógłbym się podzielić szczegółami oraz źródłami. Zarabiać na tym nie zamierzam ale jakby komuś się przydało to nie bedę tego trzymał dla siebie. Rozważam też opcje połączenia sterownika z jakimś otwartym oprogramowaniem, np linuxcnc.

Dorzucam jeszcze link do krótkiego nagrania z wiórami na dowód że to żyje.

Cześć,

Po dłuższym czasie czytania tego forum postanowiłem pokazać swoją frezarkę którą zrobiłem korzystajac między innymi z wiedzy zdobytej tutaj. Nie przedstawiałem wcześniej projektu bo i nie było co pokazać, ot odręczne szkice tylko. Podstawa to użebrowany kufer z płyty OSB 18mm klejony i skręcany. Bramę i zetkę zrobiłem ze sklejki 18mm, na krzyżak znalazłem kawałek sklejki 22mm.

Osie X i Y oparte są na wałkach podpartych 20mm o długości 1000mm , na oś Z upolowałem prowadnice MGN15 o długości 300mm.
Oś X napędzana jest przez śrubę kulową SFU1610 800mm, z silnikiem krokowym 1.8Nm połaczona jest paskiem HTD3 z przełożeniem 4:5 ( 32zęby na silniku i 40zębów na śrubie).
Oś Y napędzana jest za pomocą pasków HTD3M 15mm i kół zębatych 20 po obu stronach bramy. Oczywiście zastosowalem redukcję 4:15 ( 16 zębów na silniku i 60na osi). Silnik 2.1Nm.
Oś Z napędzana jest śrubą kulową SFU1204 bez redukcji, przeniesienie napędu z silnika na srubę również paskiem HTD3M.

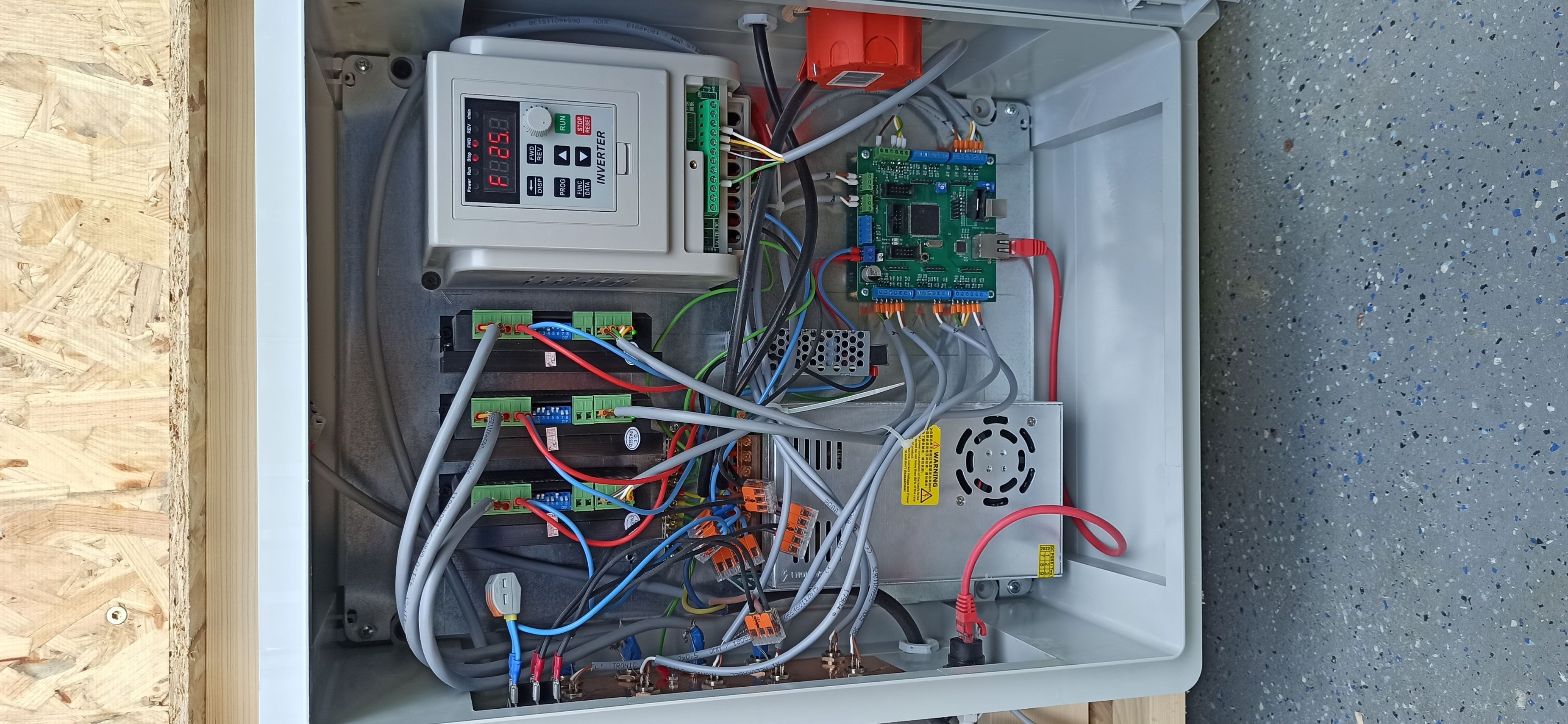

Wrzeciono to mokry chinczyk 1.5kW sterowany falownikiem.

W rezultacie uzyskałem pole pracy 730x740x150mm. wydaje się całkiem sztywne, Do moich zastosowań czyli obróbka drewna, głównie jakieś złącza, czopy czasami jakiś dekor okazjonalnie jakaś płytka PCB nadaje się moim zdaniem wystarczająco, wymiary się zgadzają, wszystko się schodzi. Kiedyś poeksperymentuję z aluminium to moze coś w zetce i krzyżaku poprawię jeżeli efekty będą zadowalające.
