Cały czas mam problem z poprawnym zwymiarowaniem przekroju (lewa strona- wymiary 8,50,131,162).
Zaproponowałby ktoś jaką bazę dobrać do zwymiarowania przekroju?

Gdybym przeniósł wymiar 18 na lewą stronę byłoby lepiej?

michal5150 pisze: ↑

12 sty 2021, 10:19

Przeciąłeś dwie linie wymiarowe - tego się nie robi.

Chodzi o wymiar 109(przecięty z 184) i 30(przecięty z wymiarami 26 i 50)?

Cześć wszystkim,
dostałem uwagę, że złamałem zasadę wymiarowania- mógłby ktoś powiedzieć o jaką dokładnie chodzi?

Cześć Wszystkim,

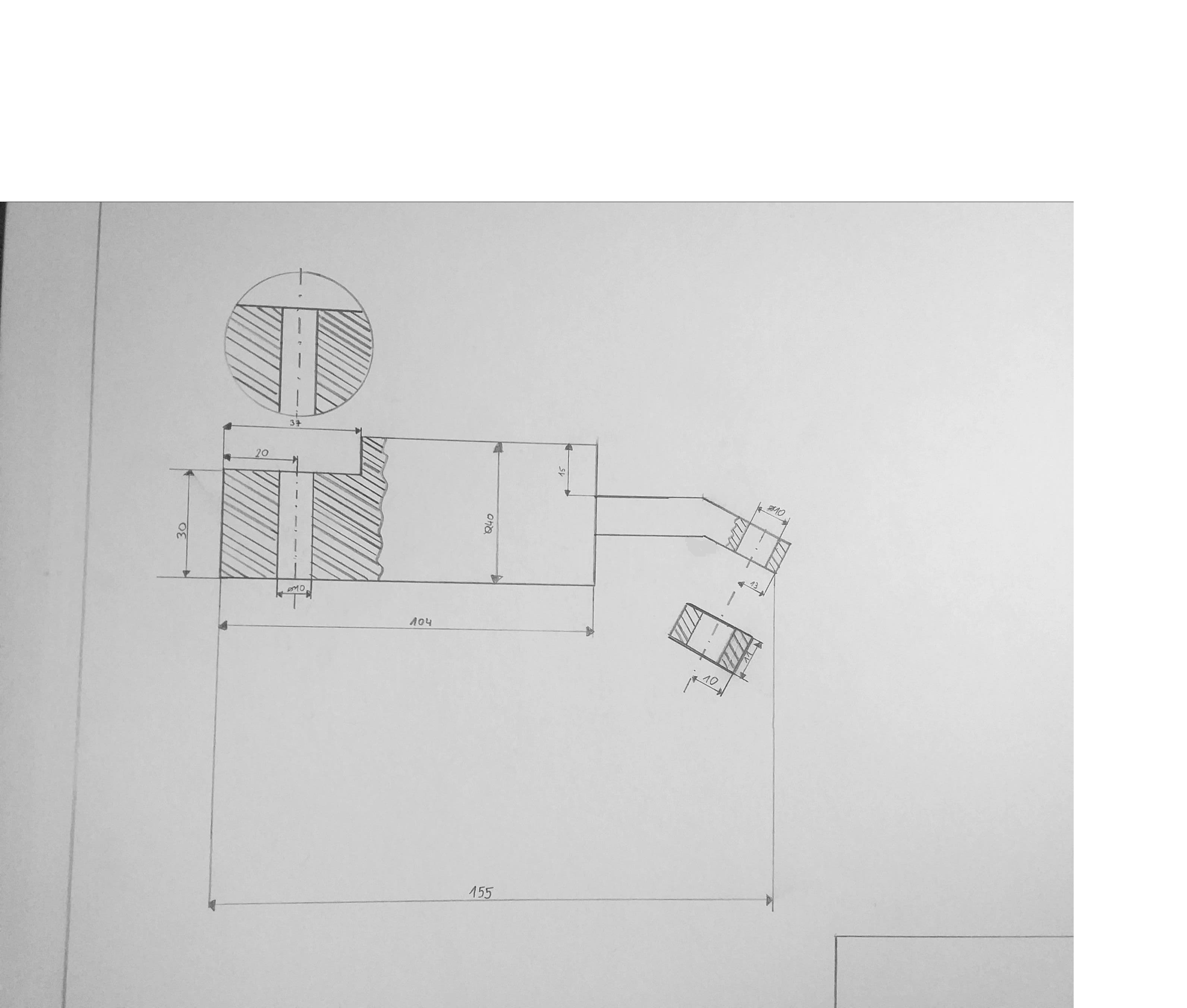

mógłby Ktoś z Was ocenić mój rysunek i powiedzieć mi gdzie brakuje mi wymiarów oraz czy są jakieś wymiary, które powtórzyłem?
