Witam,

Poszukuję DTRki do Frezarki OERLIKON MN2H:


Szukałem na internetach ale nic nie mogłem znaleźć.
Ktoś coś?

WZÓR, to by było najszybsze rozwiązanie, ale wątpię żeby na kierunku informatyka mieli Solida

Dobrze zrobiłeś przekrój. Tylko te osie symetrii na widoku nie leża w osi symetrii
Tylko osie i kreskowanie robisz linia cienka a obrys przedmiotu - linią grubą.
Te mniejsze otwory zwymiaruj na przekroju w taki sposób: (3x) fi12 (oczywiscie zamiast mojego 'fi' znaczek średnicy)

mikeal222 pisze:Jak zwymiarować to wyrwanie? Posluzyc się tym rysunkiem ktory wstawiałeś na początku tematu?

Dokładnie tak

Jak się postarasz to dasz radę zmiescić wszystkie wymiary

Ja też pierwszy raz widzę taki rozwiertak na oczy.
Wygląda mi na jakiś wybrakowany, który jakimś cudem trafił na rynek
Mam nadzieję, że kolega opisze próbę rozwiercania na forum

Dobra to usprawiedliwiam

Tu masz przykładowy rysunek ale bez wymiarów:

Potrzebujesz to zrozumieć a nie zaliczyć.
Wiesz, że to podstawa? Co studiujesz?

Uparłeś sie na te kłady, a jak dokładniej brzmi treść zadania?

Nie wierze, że w Dobrzańskim nic nie ma. Na pewno są rysunki osi i wałów.
To masz na studia?

Mało co widze niestety - zdjecie jest niewidoczne.
Musisz to ręcznie robić?

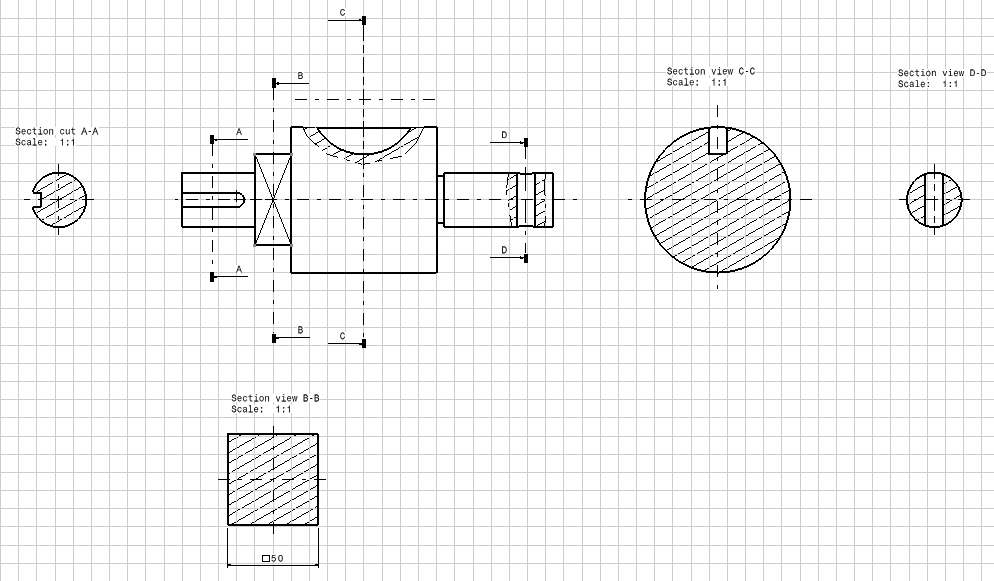

No to jedziemy od początku... 1. Te 2 skośne linie (powinny być narysowane linią cienką) oznaczają, że powierzchnia jest płaska. Masz tu przykład: https://www.cnc.info.pl/pics/2015/12/Screenshot%20-%2012_21_2015%20,%2012_34_35_58957_15210.jpg 2gi kład to po prostu zakreskowany kwadrat 2. Te zakresko...
