Mam pytanko

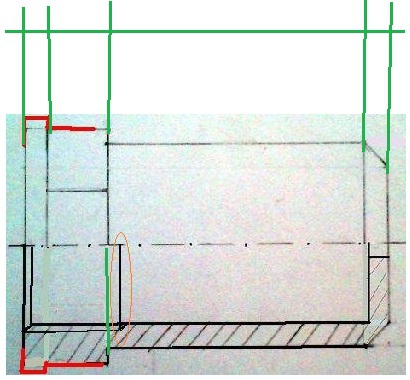

Dlaczego gwint jest przedłużony (zaznaczone kolorem pomarańczowym) skoro kończy się tam gdzie jest zielona linia?

I czy górna część jest poprawnie zwymiarowana? (

Proszę o proste wytłumacznie

To jak podpowie ktoś gdzie jest błąd w tym gwincie

Tylko co zacząłem wymiarować, więc sam wiem, że wymiary są niepełne.
Jest jeden, wewnętrzny gwint.

Oddaję prowadzącemu wstępnie do sprawdzenia i pada hasło "Gwinty, dwója!"

Chciałem z 2013, ale w bibliotece uczelni niestety już nie było, więc wziąłem 2010.


Jeszcze raz przeogromne DZIĘKUJĘ

Zaczynam od podręcznika Dobrzańskiego z 2010 roku, który już sobie zamówiłem.

Gwint wewnętrzny znajduje się tak jak wskazuje czarna linia:

Wielkie dzięki.

A gwint wewnętrzny jak zaznaczyć? W półwidoku czy półprzekroju?

peritus pisze:Ucz się kolego, ucz!

Uczę się ciągle, ale niestety nie wszyscy mają "smykałkę" do rysowania. Tym bardziej, ze pierwszy raz mam rysunek techniczny.

Jest to szesciokat.

Jak poprawnie narysowac polprzekroj?
I jak zaznaczyc ten otwor?

Cześć

Mógłby ktoś rzucić na to okiem i powiedzieć co jest dobrze a co źle.

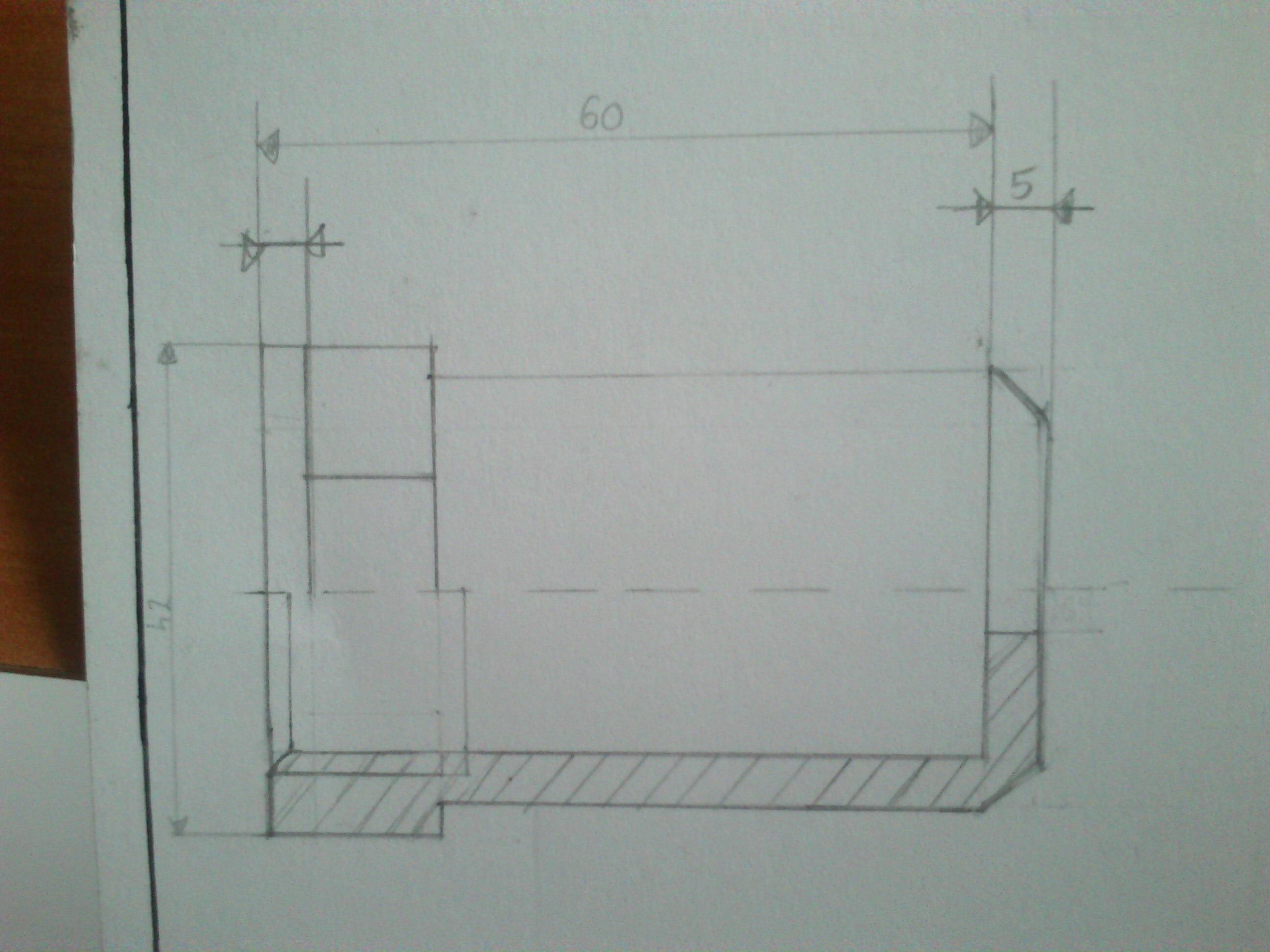

To muszę odwzorować:
