Od razu mówię, że jestem początkująca jeśli chodzi o autocada, zwłaszcza jeśli chodzi o 3d. Ale do rzeczy: muszę stworzyć bryłę poprzez operowanie luw, po prostu narysować szkielet z linii zmieniając układy wspólrzędnych, bez żadnych funkcji wyciągania itp. No i zrobiłam tak, mam szkielet utworzony ...

Chyba tak, bo jak to narysowałam w autocadzie to rzuty sie zgadzały

Dzięki wielkie! Ratujesz mi częściowo życie

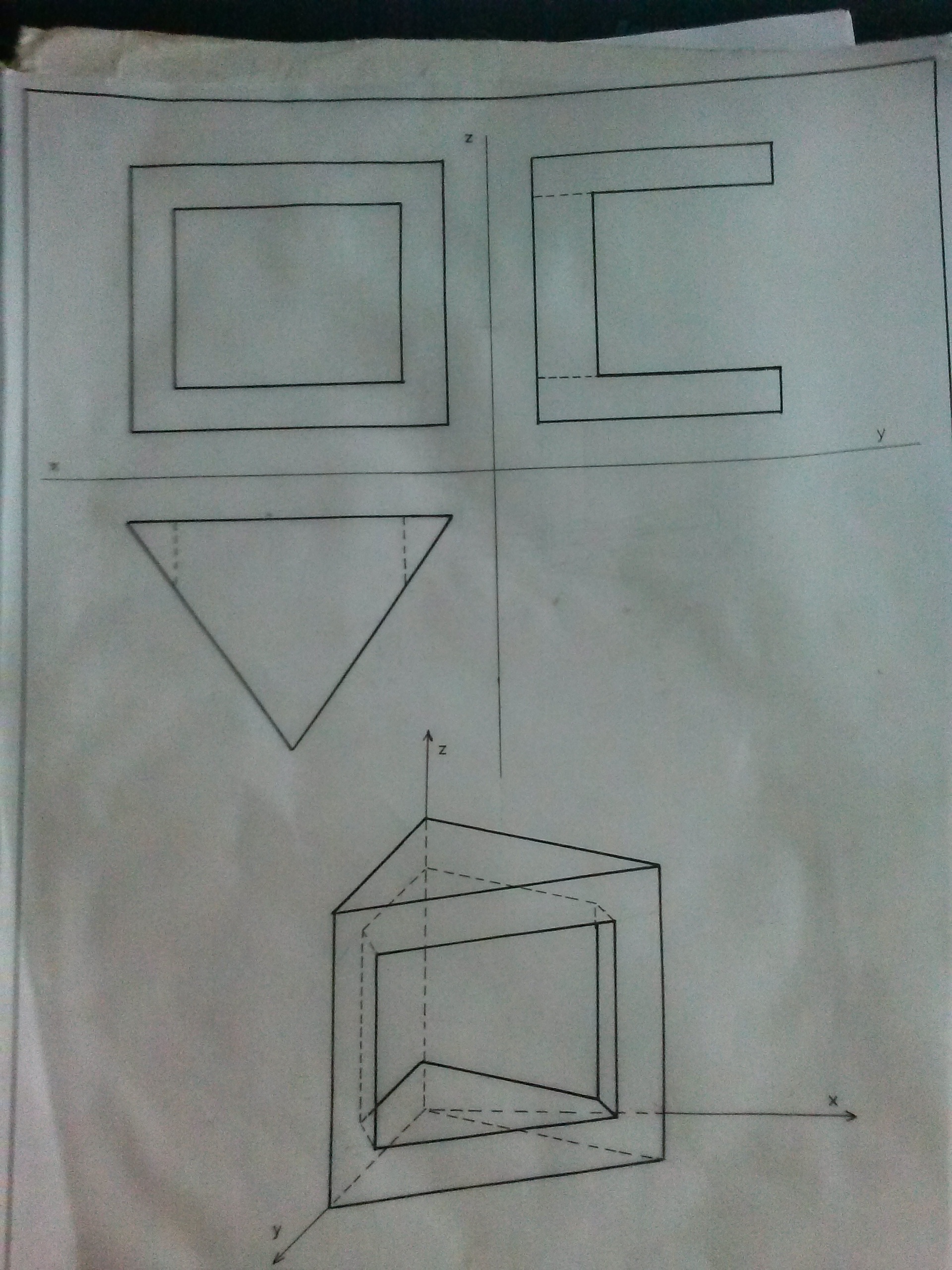

Witam, mam problem z wyobrażeniem sobie bryły na podstawie dwóch rzutów. Czy ktoś mógłby stworzyć mi jakiś ogólny zarys? Bardzo proszę o pomoc

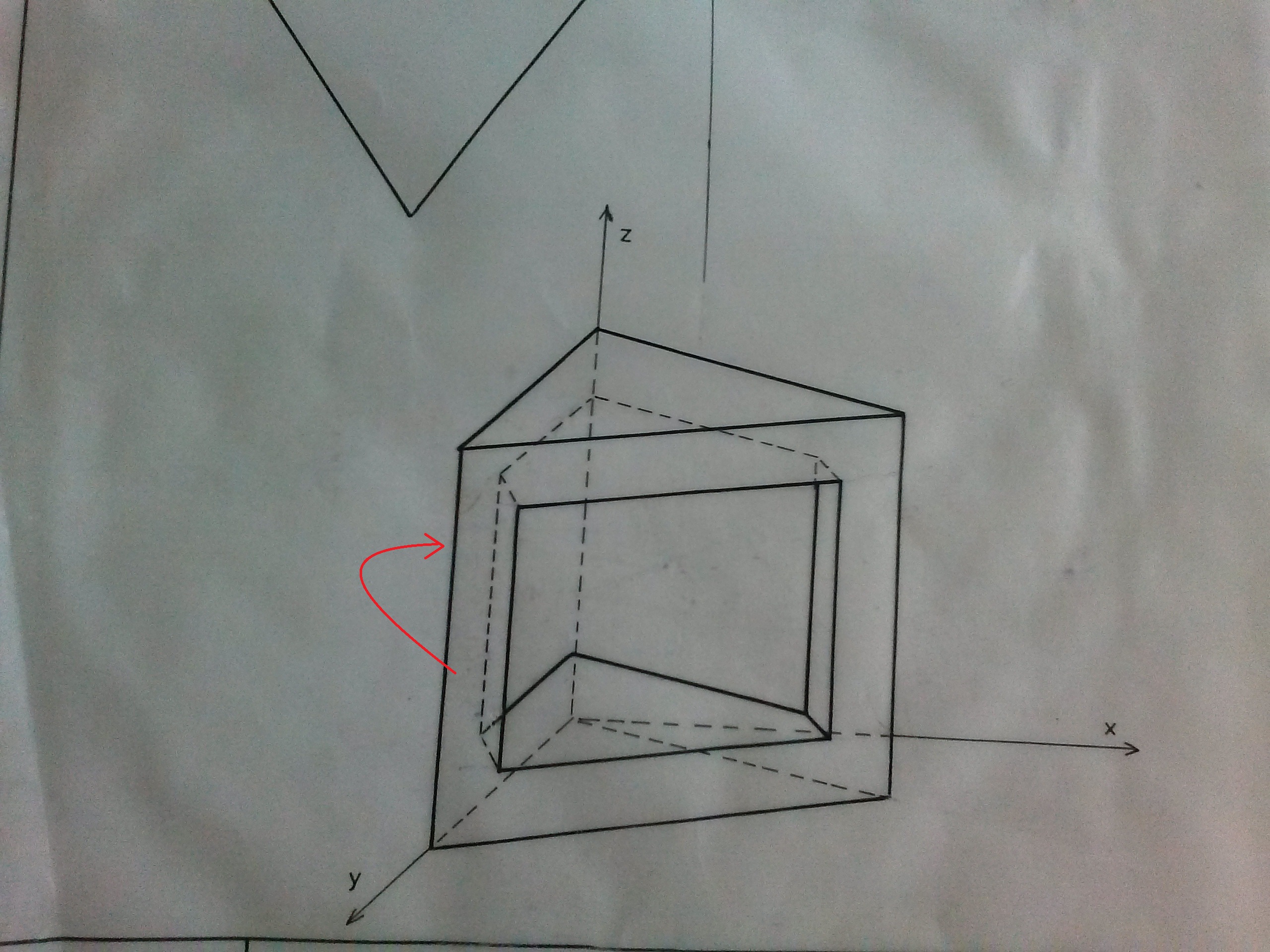

Czyli mam obrócić w kierunku takim jak ta strzałeczka?

Sorry za milion pytań, ale wolę się upewnić, bo już mi się znudziło poprawianie tego projektu, wszystkie, łącznie z tymi z pozoru trudniejszymi, poszły łatwo, a w tym ciągle jakieś błędy.

Przeoczenie Czyli obrócić ją tak, by ta ściana co jest aktualnie z przodu była z tyłu (wzdłuż osi x)?

Czy ktoś jest w stanie mi powiedzieć co zrobiłam źle?




Wiem tylko, że chodzi o środek.

Dziękuję bardzo za wszystkie odpowiedzi

Czy to będzie mniej więcej tak wyglądać? I te wycięcia na ścianach z tyłu mają być linią przerywaną czy ciągłą?

Nie rozumiem wersji z zaokrągleniami. Dlaczego tak? Czego to nie może być prosta krawędź, gdy nie ma tej kreski na górze w pierwszym przekroju?
