do bani masz narysowanego DXF a i dlatego nie poprawie generuje cam w piko

Ja rysuje w Qcad2009 - nic więcej mi nie potrzeba

tu masz moją ramkę

RobWan pisze:Narysowałeś od początku poprawnie.

no wiem , bo tak najłatwiej

wstawił bym mu dxf i cam ale nie chce sie wczytać

a tak


narzędzie frez płaski 2mm
materiał # 6mm
trójkąty pockedem na wylot 6mm
podebranie na 2
ramka na około offsetem zewnętrznym 6mm

marand68 pisze:mógłbyś podzielić się schematem podłączenia tego sterowania ?

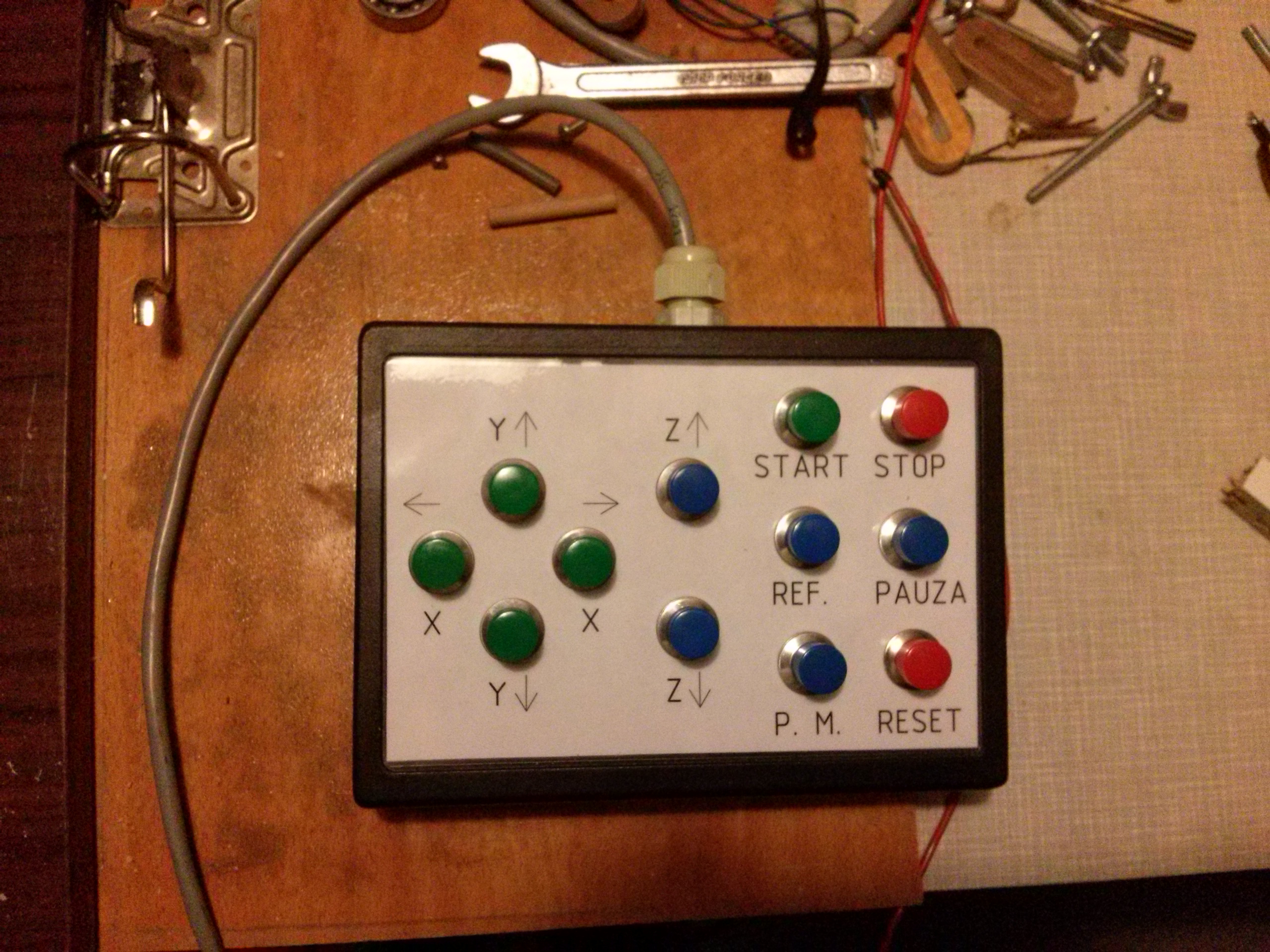

schematu w zasadzie niema , potrzebny przewód 14 żyłowy i masz ful wypas panel. łączone tak jak manual podaje

jedyny myk jest taki że ja mam dwa przyciski "poprawione" po swojemu dlatego mam P.M i REF na jednym guziku , nie muszę dusić z resetem .

jak coś to jutro opisze w temacie z moją maszynką , co by tu nie śmiecić

RobWan pisze:Taki panel to kilkanaście żył. Jest sposób, aby na odcinku panel---Piko szły tylko dwie żyły?

po 2 żyłach raczej nie , a może .... jeżeli nawet to nie będzie to proste do wykonania

RobWan pisze:Ma ktoś panel sterowniczy na kablu?

ktoś ma

mc2kwacz pisze:W Piko jest JEDNA krańcówka na oś OBOWIĄZKOWA (jednocześnie pełni funkcję home i oszczędniej się nie da) i DRUGA OPCJONALNA, ta z przeciwnej strony.

"● liczba obsługiwanych wejść 14 (wszystkie wejścia optoizolowane)
1. I1-I4 (Start, Stop, Pauza, Reset)
2. ES (E-Stop)
3. 6 krańcówek limit po dwie na oś
4. 3 krańcówki bazowania"

to cytat z manuala , więc krańcówek można 9 jak komu potrzeba
