Znaleziono 67 wyników

autor: Janekgt540
07 maja 2017, 13:02
Forum: Oprogramowanie pomiarowe
Temat: Instrukcja Klingelnberg P40
Odpowiedzi: 0
Odsłony: 5012

Instrukcja Klingelnberg P40

Witam,
Poszukuję instrukcję obsługi tzw manuala do Klingelnberga P40 służącego do pomiaru kół zębatych.
Czy ktoś jest mi w stanie pomóc?

Z góry dziękuję.

Pozdrawiam
autor: Janekgt540
07 mar 2015, 20:49
Forum: Rysunek techniczny
Temat: Położenie promieni
Odpowiedzi: 10
Odsłony: 2140

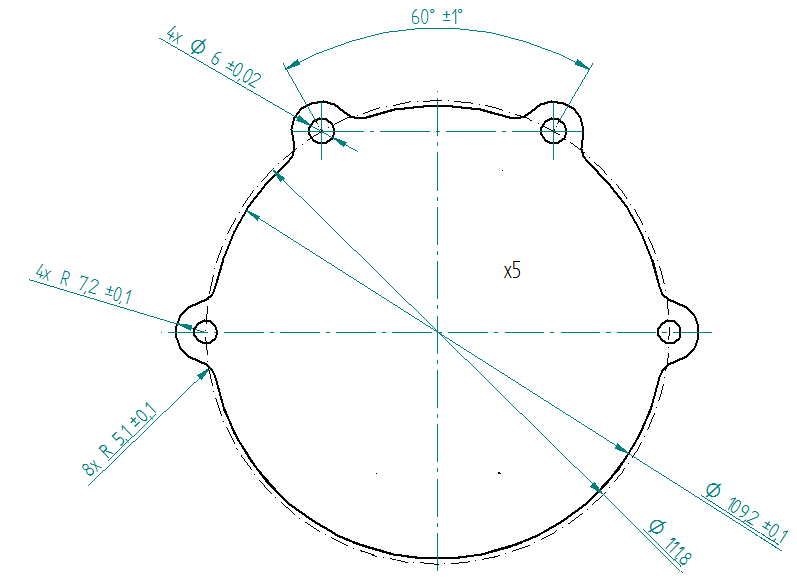

Rozumiem że wymiarowanie powinno wyglądać tak jak teraz? Dzięki Panowie za cierpliwość i pomoc :smile:
Obrazek
autor: Janekgt540
07 mar 2015, 13:55
Forum: Rysunek techniczny
Temat: Położenie promieni
Odpowiedzi: 10
Odsłony: 2140

przeoczyłem, nie zostaje. Jest jeszcze jakiś błąd na tym rysunku?
autor: Janekgt540
07 mar 2015, 13:13
Forum: Rysunek techniczny
Temat: Położenie promieni
Odpowiedzi: 10
Odsłony: 2140

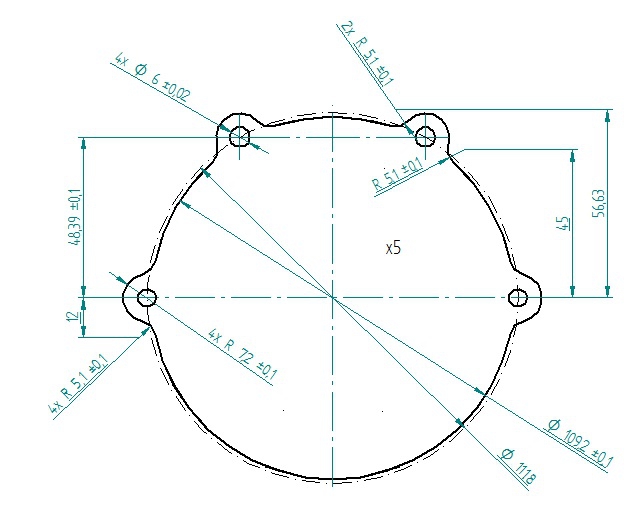

A więc poprawiłem co nieco. Czy teraz zaczyna to przypominać rysunek techniczny? Co do promienia 4x R5,1 chodziło Ci o niego z tym że nie trzeba podawać jego zawieszenia?
Obrazek
autor: Janekgt540
06 mar 2015, 22:47
Forum: Rysunek techniczny
Temat: Położenie promieni
Odpowiedzi: 10
Odsłony: 2140

Co do wymiarów przez Ciebie podanych rozumiem, natomiast co do promieni, środek każdego z nich musi być w jakiś sposób określony, tylko czy taki sposób jest poprawny? Co do ostatniego zdania rozumiem że w zależności od potrzeby położenie środków promieni można podawać przez nominał lub wymiar z tole...
autor: Janekgt540
06 mar 2015, 17:00
Forum: Rysunek techniczny
Temat: Położenie promieni
Odpowiedzi: 10
Odsłony: 2140

Położenie promieni

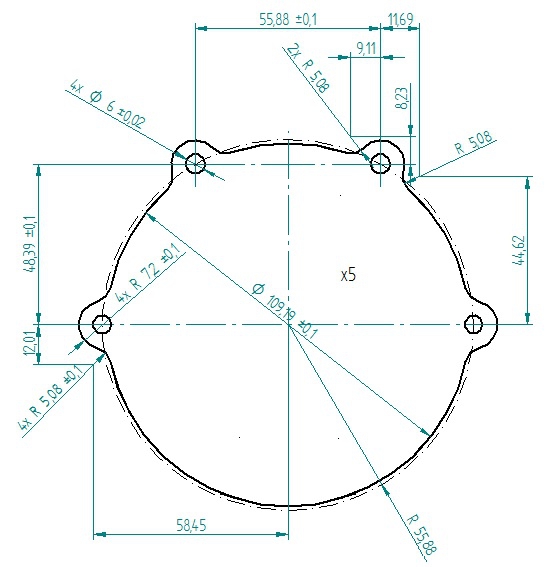

Witam, mam pytanie, czy położenie promieni określa się poprzez wymiary nominalne czy wymiar z tolerancją?
Obrazek
autor: Janekgt540
02 mar 2015, 10:39
Forum: Obróbka metali
Temat: Mocowanie korpusu
Odpowiedzi: 1
Odsłony: 558

Mocowanie korpusu

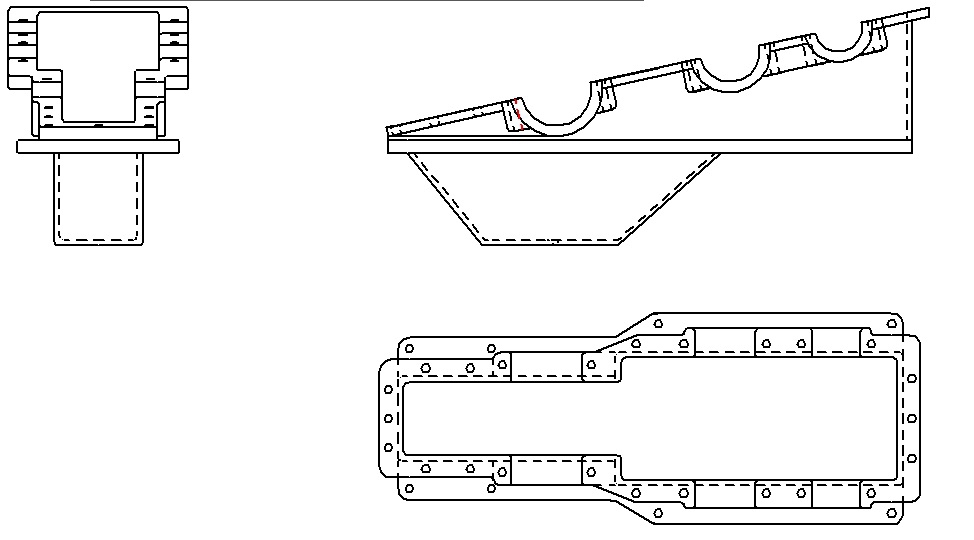

Witam, jestem w trakcie robienia projektu procesu obróbki korpusu i mam pytanie jak go zamocować na wiertarce promieniowej aby móc wywiercić otwory na płaszczyźnie która jest pod kątem? Rozmiary korpusu to 2300 mm długości i 1000mm szerokości.Obrazek
autor: Janekgt540
28 lut 2015, 10:40
Forum: Rysunek techniczny
Temat: Wymiarowanie
Odpowiedzi: 3
Odsłony: 2055

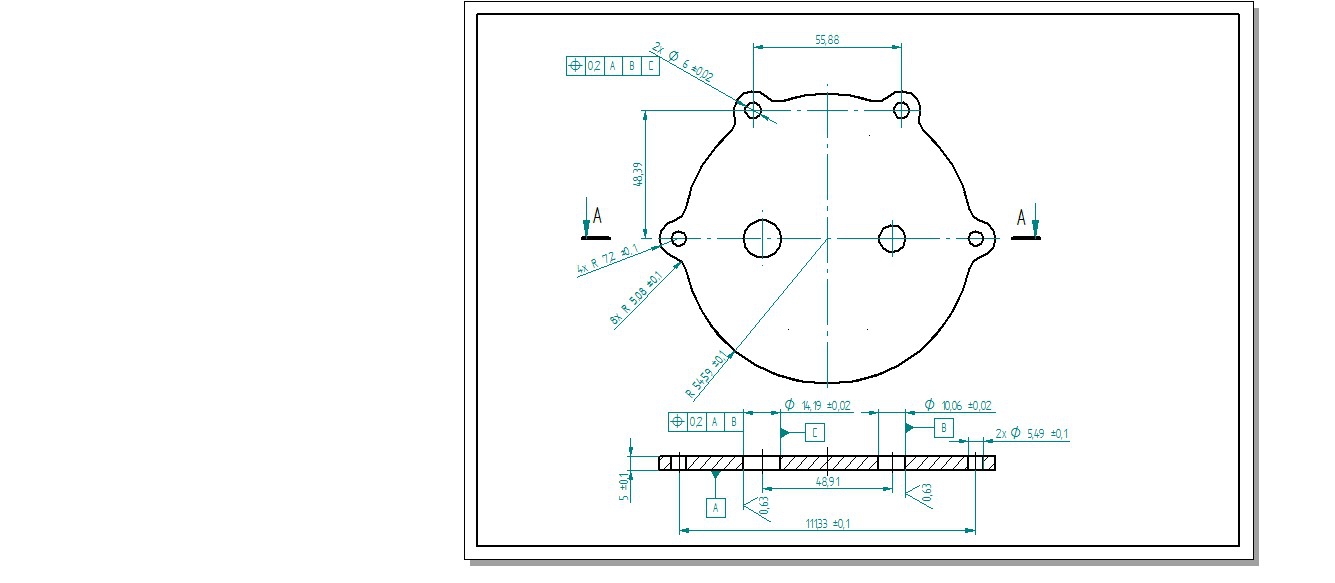

Ok poprawiłem kilka rzeczy, przyznam że co do wartości to były one przypadkowe :)
Chodzi mi głównie o wymiarowanie powtarzających się elementów, czy taki sposób jest poprawny?
Obrazek
autor: Janekgt540
27 lut 2015, 23:34
Forum: Rysunek techniczny
Temat: Wymiarowanie
Odpowiedzi: 3
Odsłony: 2055

Wymiarowanie

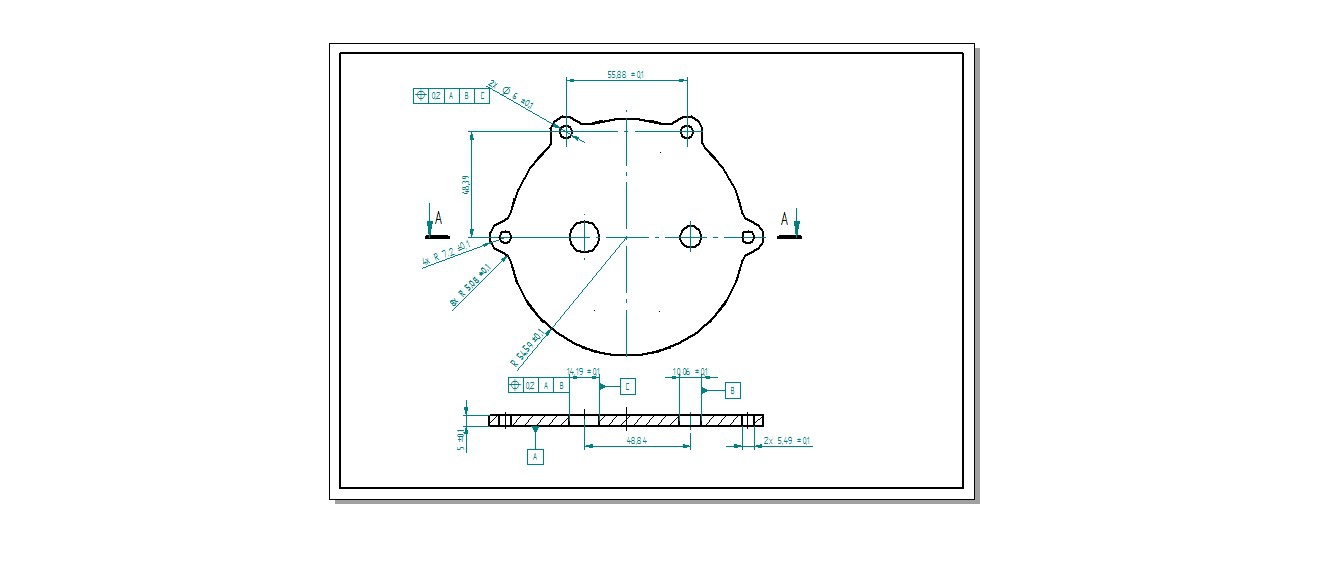

Witam mam pytanie odnośnie mojego sposobu wymiarowania, czy jest ono poprawne? Obrazek
autor: Janekgt540
13 gru 2014, 23:47
Forum: Rysunek techniczny
Temat: Oznaczenie otworów
Odpowiedzi: 4
Odsłony: 1023

Ok, dzięki.
