Jeżeli tak, to nie musi być aż taki potężny, wystarczy by się nie przesunął pod naciskiem suportu przy dojechaniu ręcznym do niego (wiadomo - siła ręki x przekładnia+masa)...

otrzebowałbym uproszczonego rysunku technicznego zderzaka do tokarki koreański hutchi 5. Ewentualnie jakieś zdjęcia owego zderzaka.

A nie HUICHON-5 czasem?
tu troszkę widać nad skrzynką posuwów (pod pryzma łoża). Jest masywny, bo o ile pamiętam suport ma przeciążeniowy wyłącznik posuwu wzdłużnego, a zderzak jest mocowany na listwie zębatej - ma także zaciskową listwę zębatą dolną(obie poziome połowy są skręcane razem/zaciskane nakrętkami widocznymi u góry zderzaka).

https://youtu.be/Jh-2Ro-xWq0
https://youtu.be/6DGK2d4b0Gw
https://youtu.be/QHoCkIHl498







https://www.chipmaker.ru/result.html?se ... 5%20&web=0#

Mam taki zestaw(40-65) i nawet od biedy można się mniej więcej zorientować w twardości.

Nie może być za twarde, bo będzie odpryskiwać w razie uderzenia...

Może się gdzieś doczyta...
http://przeklej.org/file/tMNqs6/Huichon-5.pdf

w każdym razie typowego znaczka przynajmniej ta nie ma, a zapewnieniom sprzedawców trudno zaufać

takapik pisze:Mam DTRke ale tam nie pisze

Pisze.

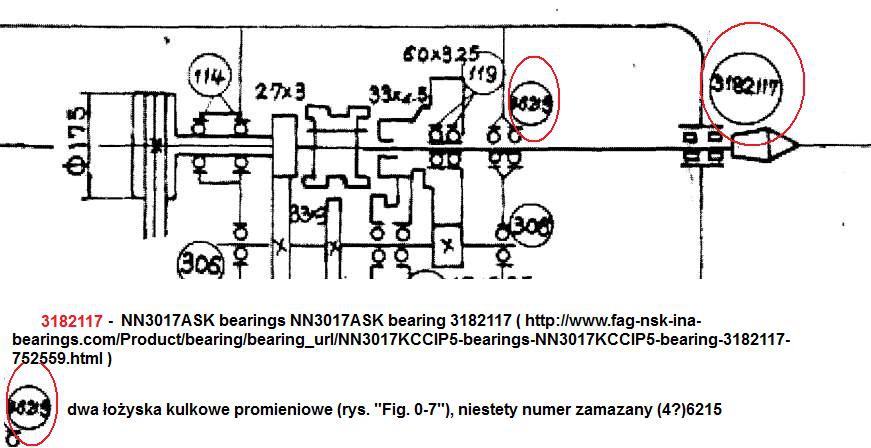

http://www.timken-bearings.net/Product/ ... 30244.html
http://www.fag-nsk-ina-bearings.com/Pro ... 52559.html
( https://www.google.pl/search?q=spindel+ ... ToBM3TlpgF )
Wymiar otworu łożyska ID(Inner diameter): Φ85mm się zgadza z rysunkiem "Fig 0-12" (koniec części stożkowej wrzeciona o zbieżności 1:12 i szer. 56mm - Φ85mm)

te drugie niestety nieczytelne

Sprawdź sobie kolego w DTR
https://www.cnc.info.pl/topics56/tokark ... t74618.htm

arczi123452 pisze:Jak sobie z tym radzicie, szczególnie podczas gwintowania, jak trzeba zatrzymać maszynę i odjechać nożem od materiału?
Czy sprawa hamulca zależała od wersji tokarki albo od rocznika?

Pracowałem dawno temu na Huichon-5, jeszcze bez hamulca, to porządna maszyna choć miała swoje tajemnice.
przy gwintowaniu po wyjściu noża z końca nacinanego gwintu w wybieg przerzucało się od razu obroty na lewe, zarazem wycofując nóż sankami poprzecznymi. Wymaga to pewnej wprawy, ale jest do opanowania, zwłaszcza z małymi obrotami na początku.
Przy bardzo krótkim wybiegu noża też stosowało się adekwatnie mniejsze obroty przy nacinaniu by zdążyć z wycofaniem.

Jak chcesz zastosować hamowanie to daj na stycznik lewe obroty na regulowaną(potencjometrem układu czasowego) ilość sekund w czasie przełączenia dźwigni na luz, i też da radę
http://www.plcs.net.pl/index.php/katalo ... nkcji.html

Prawdopodobnie przyczyna leży w przekładni posuw wzdłużny-poprzeczny w suporcie.
Przy przesuwaniu wzdłużnym suportu pokrętłem któreś niedostatecznie wyzębione koło przesuwne sprzęga koło zazębione z zębatką zdawczą od listwy z kółkiem od posuwu poprzecznego.
Albo wodzik nawala nie przesuwając koła odpowiednio , albo kamień się starł, albo coś z zatrzaskiem, albo któreś stałe koło nie na swoim miejscu(nieraz przy remoncie wystarczy założyć odwrotnie na wałek i już kicha)..

ene pisze:nie wiedziałem ze jest to zasada

to jedna z tych niepisanych, ale użyteczna.

ene pisze:czy jest jakaś godna polecenia książka związana z toczeniem- chętnie bym zakupił.

Jeśli nie masz żadnego albo nikłe doświadczenie w obróbce skrawaniem, a zwłaszcza w tokarstwie, to radziłbym zacząć od podstaw, czyli starego ale bardzo dobrego podręcznika technologii Z. Jaworskiego pt "Tokarstwo. Podręcznik technologii dla ZSZ."
http://allegro.pl/tokarstwo-zbigniew-ja ... 82769.html

To żadna ujma, sam czasem tam zaglądam, bo nie wszystko człowiek spamięta.
Drugim przydatnym podręcznikiem a właściwie poradnikiem (z całego cyklu bardzo dobrych poradników dla obróbki, nie tylko skrawaniem http://img03.allegroimg.pl/photos/orygi ... 5132310008 ) z którego dużo informacji można "wyciągnąć" jest "Poradnik tokarza" K. Dudika (lub zespołu Dudik + Górski),
http://allegro.pl/listing/listing.php?o ... m-1-2-0629

Plus nasze forum, oczywiście
Na początek wystarczy..
