PROSTOPADŁOŚĆ OSI FREZARKI
-
fagry
- Czytelnik forum poziom 1 (min. 10)
- Posty w temacie: 3
- Posty: 17
- Rejestracja: 24 lut 2010, 17:59
- Lokalizacja: podkarpacie
Tak wogóle prostopadłości na maszynach ustawia się za pomocą specjalnych szlifowanych kątowników granitowych. Takie przyrzady mają jedynie firmy zajmujace się dystrybucją lub produkcja maszyn ze wzgledu na ich cene i nie przydatność do innych rzeczy. Nie wiem o jaki gabaryt maszyny chodzi ale tak kątownik kosztuje kilka tysięcy złotych. Pomysł ze szklanką jest bardzo dobry do domowych warunków. Dobrze by było zapytać w jakimś zakładzie gdzie mają szlifierki do płaszczyzn, napewno mają też szklankę i może ją wypożyczą za nie wielką odpłatą. Co do wykonania jej na tokarce to za dokładność tej szklanki będzie odpowiedzialna dokładność maszyny na której zostanie wykonana. Przeważanie to walec o jakiejś wysokości 300mm i średnicy 90 mm. Można by na tokarce wytoczyć taki walec a na dnie zostawić tylko obrys zewnętrzny o szerokości np 10mm. a środek obniżyć, tak jest w orginalnych szklankach. Bardziej pewne było by wyszlifowanie tego z jednego założenia na wałkach. Mocujemy w kłach robimy cylinder na zewnątrz a później bokiem tarczy szlifujemy podstawe. Oczywiście wcześniej opuszczoną środkiem na tokarce tak jak pisałem. Napewno będzie lepsze od kątownika kupionego w sklepie, który służyć może do drewna albo na budowie, gdzie taka dokładność jest do przyjęcia.
Przyjmę każde zlecenie: frezowanie CNC, toczenie, EDM, szlifowanie, inne
grubość płata 2,5 mm
-
Kowal
Autor tematu - Specjalista poziom 2 (min. 300)
- Posty w temacie: 5
- Posty: 361
- Rejestracja: 30 sie 2005, 21:25
- Lokalizacja: Warszawa
- Kontakt:
Maszyna jest widoczna w prywatnej galerii https://www.cnc.info.pl/album_personal.htm?user_id=1360fagry pisze:Tak wogóle prostopadłości na maszynach ustawia się za pomocą specjalnych szlifowanych kątowników granitowych. Takie przyrzady mają jedynie firmy zajmujace się dystrybucją lub produkcja maszyn ze wzgledu na ich cene i nie przydatność do innych rzeczy. Nie wiem o jaki gabaryt maszyny chodzi ale tak kątownik kosztuje kilka tysięcy złotych. Pomysł ze szklanką jest bardzo dobry do domowych warunków. Dobrze by było zapytać w jakimś zakładzie gdzie mają szlifierki do płaszczyzn, napewno mają też szklankę i może ją wypożyczą za nie wielką odpłatą. Co do wykonania jej na tokarce to za dokładność tej szklanki będzie odpowiedzialna dokładność maszyny na której zostanie wykonana. Przeważanie to walec o jakiejś wysokości 300mm i średnicy 90 mm. Można by na tokarce wytoczyć taki walec a na dnie zostawić tylko obrys zewnętrzny o szerokości np 10mm. a środek obniżyć, tak jest w orginalnych szklankach. Bardziej pewne było by wyszlifowanie tego z jednego założenia na wałkach. Mocujemy w kłach robimy cylinder na zewnątrz a później bokiem tarczy szlifujemy podstawe. Oczywiście wcześniej opuszczoną środkiem na tokarce tak jak pisałem. Napewno będzie lepsze od kątownika kupionego w sklepie, który służyć może do drewna albo na budowie, gdzie taka dokładność jest do przyjęcia.
Zastanawiam się jeszcze jak sprawdzić prostopadłość osi X do Y bo cały czas rozmawiamy o pomiarze blatu względem Osi Z ( Pszynajmniej tak mi się wydaje) bo prostopadłość między tymi osiami wydaje mi się że też jest bardzo istotna. I tu chyba byłby pomocny taki liniał laserowy który wyświetla dwie linie pod katem prostym podobno tak jak pisałem dokładność 0,5mm na metrze.
Można go przymocować na statywie pionowo w dół wtedy linie pokażą prostopadłość ustawienia prowadnic.
Miki
Diabeł leży w szczegółach a i tak liczy się suma kosztów globalnych
Diabeł leży w szczegółach a i tak liczy się suma kosztów globalnych
-
pixes2
- Specjalista poziom 2 (min. 300)
- Posty w temacie: 1
- Posty: 582
- Rejestracja: 07 sty 2009, 18:38
- Lokalizacja: Zgierz
Laser sobie daruj.

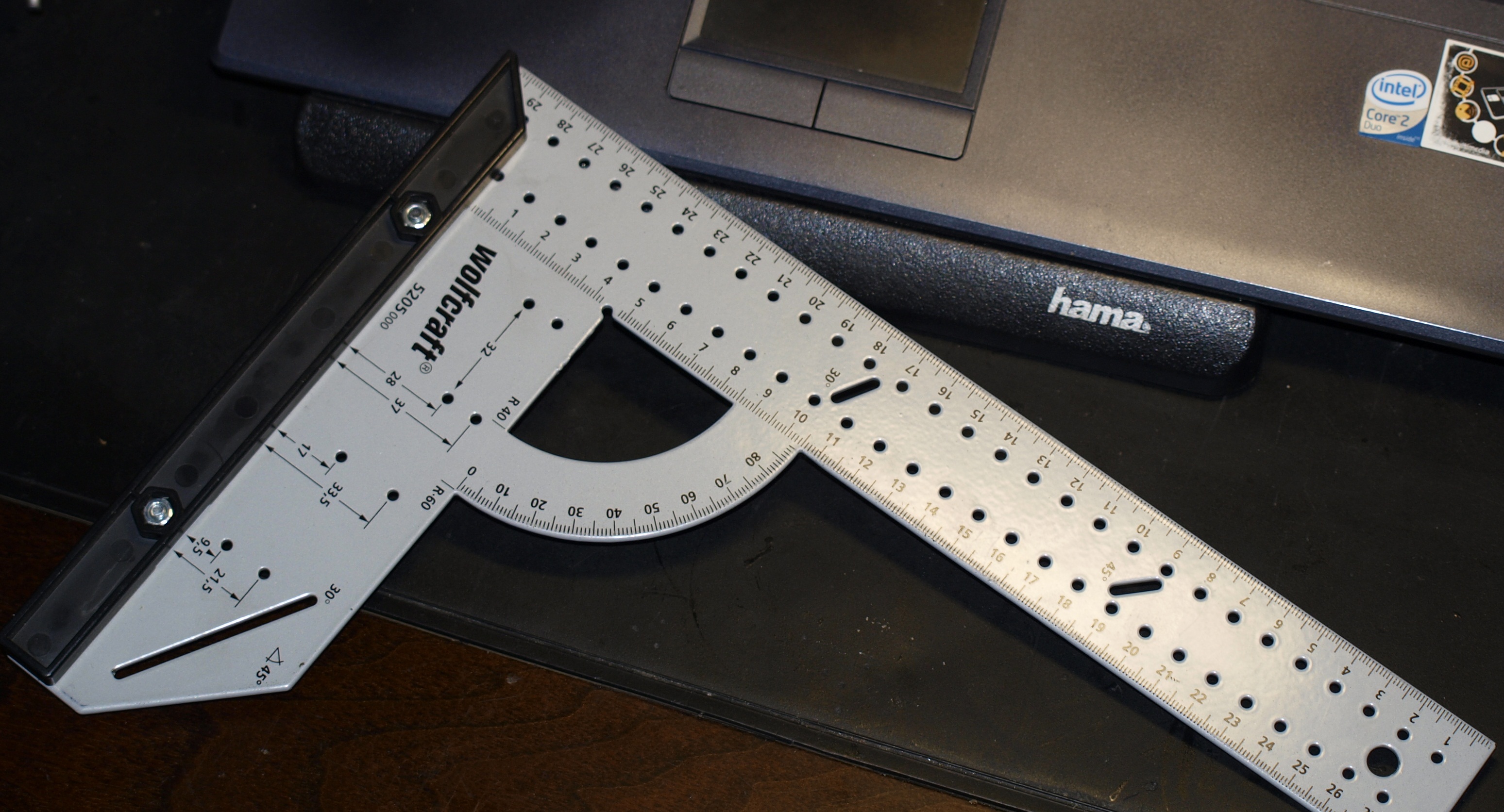

Na stole połóż dobry kątownik, jednoramię czujnikiem zegarowym ustaw idealnie w osi posuwu. Potem zakładasz czujnik na oś prostopadłą i badasz nim drugie ramię kątownika. tym sposobem można ustawić do 0,01mm-stosownie do jakości kątownika.
Pozdrawiam.
Tomek.
[ Dodano: 2010-03-15, 00:39 ]
Odpowiednio manipulując kątownikiem tym sposobem ustawisz wszystkie osie.
Na stole połóż dobry kątownik, jednoramię czujnikiem zegarowym ustaw idealnie w osi posuwu. Potem zakładasz czujnik na oś prostopadłą i badasz nim drugie ramię kątownika. tym sposobem można ustawić do 0,01mm-stosownie do jakości kątownika.
Pozdrawiam.
Tomek.
[ Dodano: 2010-03-15, 00:39 ]
Odpowiednio manipulując kątownikiem tym sposobem ustawisz wszystkie osie.
-
AndrzejJS
- Specjalista poziom 2 (min. 300)
- Posty w temacie: 5
- Posty: 508
- Rejestracja: 24 lip 2008, 03:06
- Lokalizacja: Europa
Witam, najprosciej jest, jesli idzie o osie X i Y, wyfrezowac kwadrat w kawalku jakiegos materialu albo wywiercic cztery otwory ulozone w naroznikach kwadratu/prostokata i zmierzyc dokladnie przekatne. Prostopadlosc osi Z do powierzchni stolu ustawiam mocujac czujnik zegarowy we wrzecionie na ramieniu o pewnej dlugosci w ten sposob zeby czujnik zakreslal kolo na powierzchni stolu podczas obracania wrzeciona reka. Na stole kladzie sie wtedy plyte materialu o ktorej wiemy ze jest plaska i ma te sama grubosc na calej powierzchni. W przypadku stolu prozniowego wlaczamy go oczywiscie. Jest to metoda o wiele dokladniejsza od innych i nie potrzeba super dokladnych katownikow.
(Zakladajac oczywiscie ze maszyna jest zmontowana i uruchomiona)
Pozdrawiam kolegow
Andrzej
(Zakladajac oczywiscie ze maszyna jest zmontowana i uruchomiona)
Pozdrawiam kolegow
Andrzej
-
fagry
- Czytelnik forum poziom 1 (min. 10)
- Posty w temacie: 3
- Posty: 17
- Rejestracja: 24 lut 2010, 17:59
- Lokalizacja: podkarpacie
Przy sprawdzaniu prostopadłości osi XY szklanka jest nieużyteczna, najlepszy sposób to kątownik ustwiony na zero w jednej osi a później druga sprawdzana wzgledem tej pierwszej. Patent z otworami jest niezły ale nakładają się na niego błedy wykonania otworu i błedy pomiary. Co do metody z płytą i czyjnikiem we wrzecionie to nie jestem do tego przekonany bo ma tutaj wpływ bicie wrzeciona, które przkłamuje nam pomiar.
