Re: Program .bmp to g-code

#11

Post napisał: ircpcb » 18 kwie 2019, 14:05

Trafiłem jeszcze na coś podobnego - rozwijanego. Nazywa się f-engrave i importuje także DXF-y. Warte pobrania.

Wygląda że Opensource i darmowe.

http://www.scorchworks.com/Fengrave/fengrave.html


Czas na CNC - termotransferowi i chemii mówimy NIE

Tagi:


ircpcb
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 21
Posty: 121
Rejestracja: 15 lut 2015, 09:42
Lokalizacja: Małopolskie

Re: Program .bmp to g-code

#12

Post napisał: ircpcb » 22 kwie 2019, 12:24

GCBC V0.6 dostępna w : http://chomikuj.pl/MOJPRYWATNYCHOMICZEK

Dodane dodatkowe efekty dla PCB - np uzupełnianie padami miejsc pustych - oszczędność czasu frezowania.

Dodane 6 minuty 23 sekundy:
Jak na przykładzie - użycie dodatkowej funkcji dostępnej pod klawiszem efekty PCB - powoduje wyeliminowanie niepotrzebnie frezowanych miejsc.
Można wybierać wielkość generowanych padów (4 rodzaje funkcji x4,x3,x2,x1)

przed : Obrazek

po:
Obrazek
Czas na CNC - termotransferowi i chemii mówimy NIE


ircpcb
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 21
Posty: 121
Rejestracja: 15 lut 2015, 09:42
Lokalizacja: Małopolskie

Re: Program .bmp to g-code

#13

Post napisał: ircpcb » 25 sie 2019, 10:49

Gdyby ktoś był zainteresowany - powstał z tego o wiele większy projekt. Już nie tylko do konwersji - ale pełnoprawne narzędzie do rysowania i eksportu do gcode. Wraz ze skalowaniem, podglądem w opengl, idealnie nadaje się do frezowania, wycinania nieskomplikowanych elementów oraz tworzenia outlineów np dla PCB.

Na razie nie przepisałem go jeszcze na wersję Delphi z której mógłbym go opublikować. Jak się dowiem że są chętni - przekompiluję.

Poniżej kilka zdjęć.

Dodane 1 godzina 2 minuty 15 sekundy:

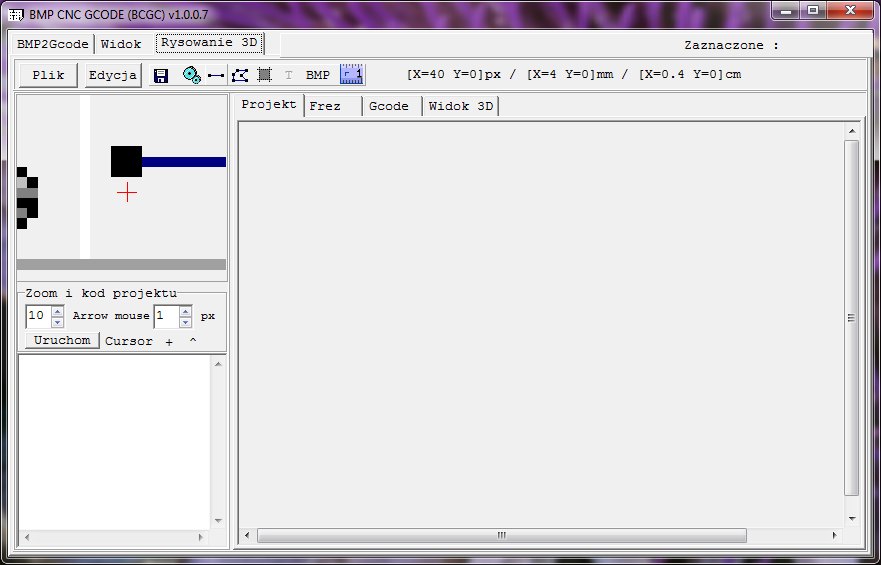

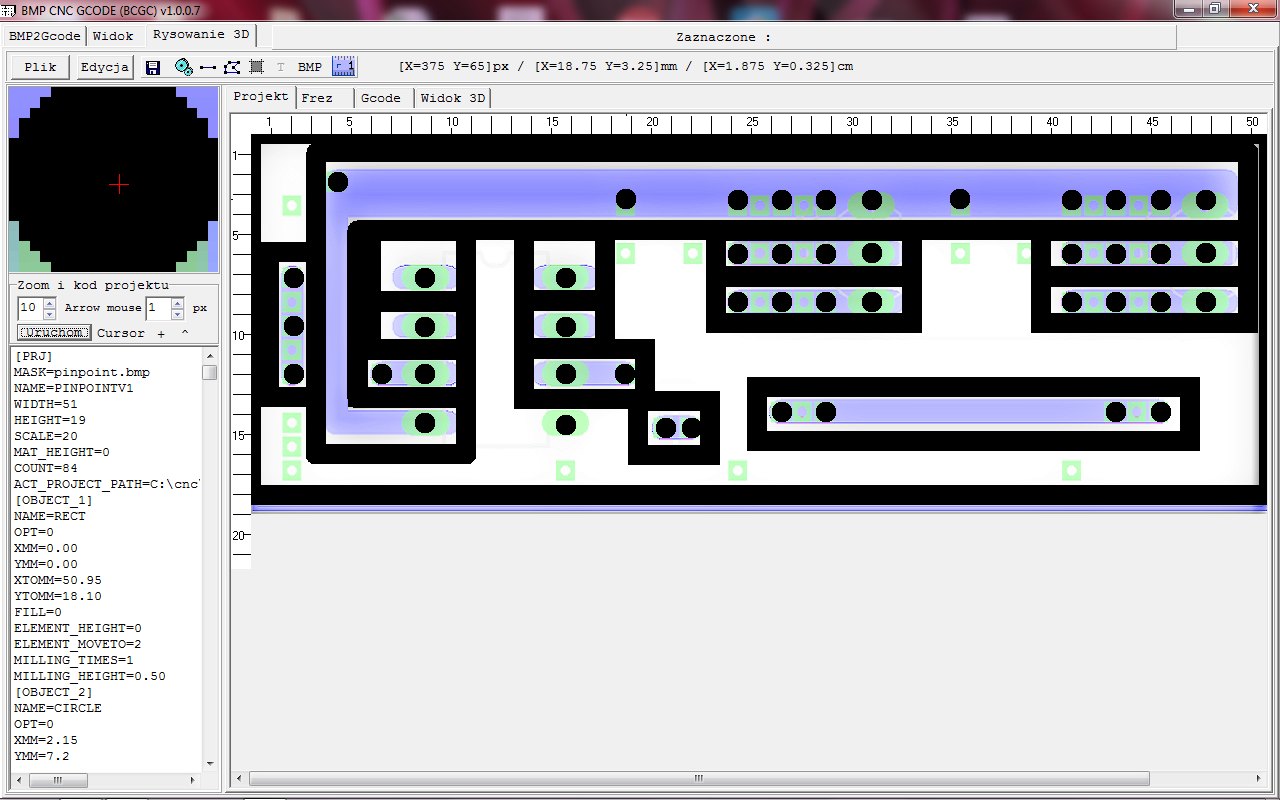

I tak - aplikacja wygląda bardzo prosto.

Obrazek

Po lewej stronie mamy zoom na kursor oraz podgląd kodu projektu - a po prawej stronie mamy pole edycji.
Po załadowaniu lub utworzeniu projektu możemy dodawać linie, kwadraty, wielokąty i koła - oraz definiować ile razy dany element ma być frezowany - oraz jaka grubość materiału ma zostać zdjęta za jednym przejazdem.

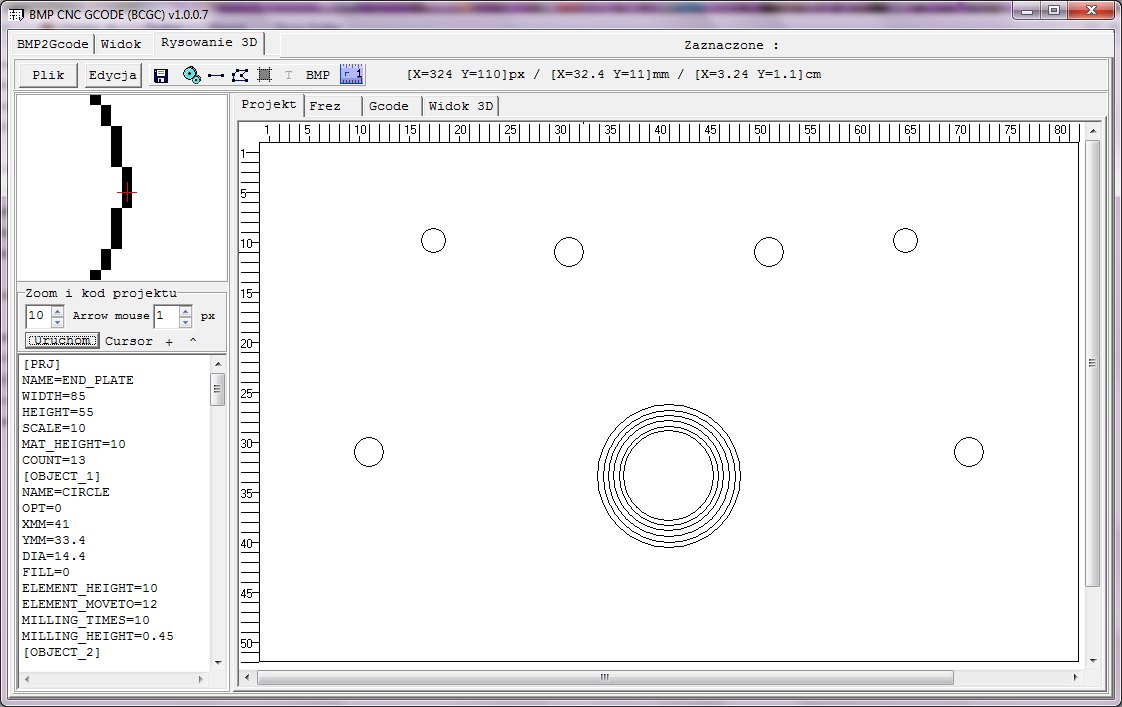

Np projekt płytki końcowej do profili C-Beam.

Obrazek

Program oferuje także miarkę - aby w skali 1:1 móc mierzyć odległości.
Program oferuje wszystkie wartości w milimetrach - dzięki czemu tworzenie czegoś jest banalnie proste i zrozumiałe, skala wyjściowa gcode o ile dobrze pamiętam także jest w milimetrach - bo specjalnie tak zaprojektowałem swoją maszynę - aby X1.150 pojechało dokładnie w 1,15 milimetra.

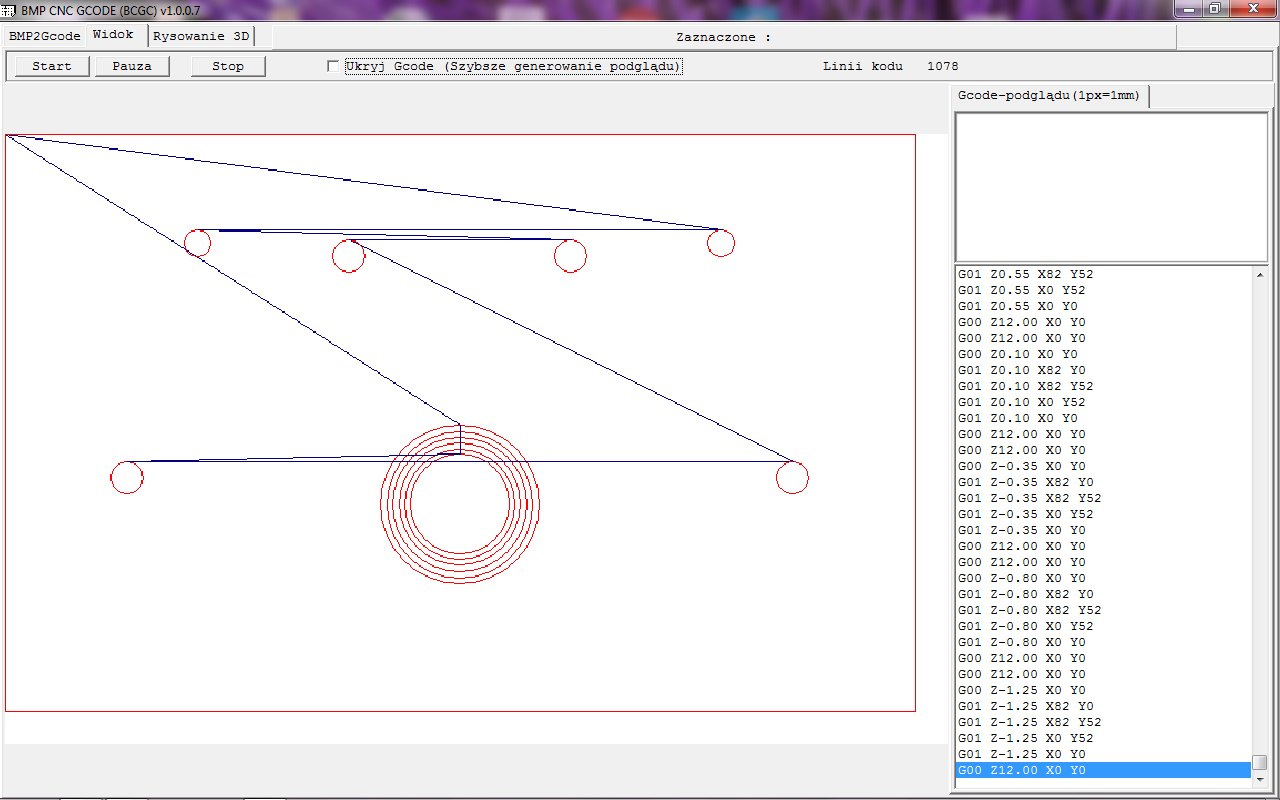

Program oferuje podgląd w 3 formach.

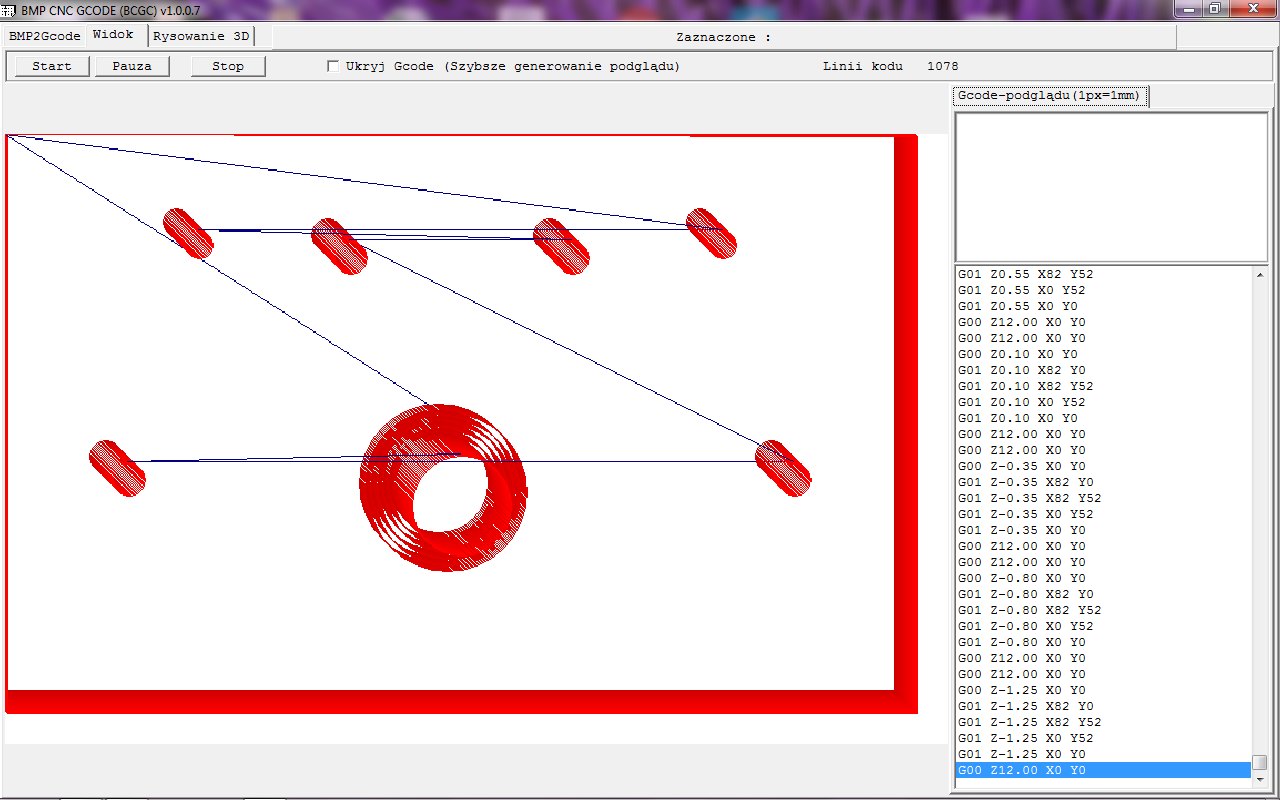

na pierwszym zdjęciu widać prostą symulację,
na drugim zdjęciu - symulację z rozróżnieniem głębokości danego elementu

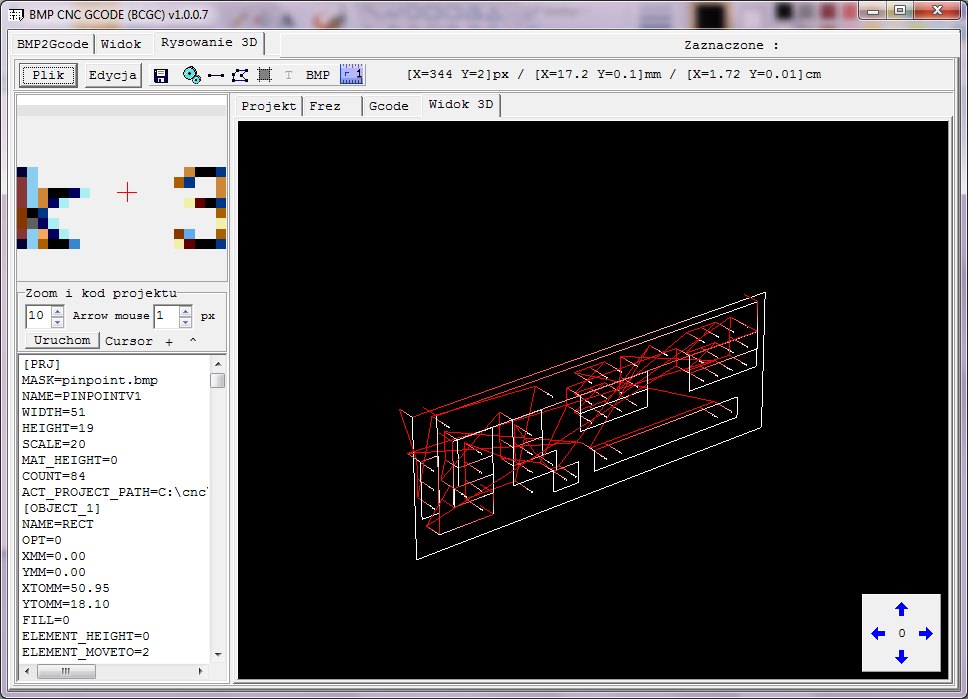

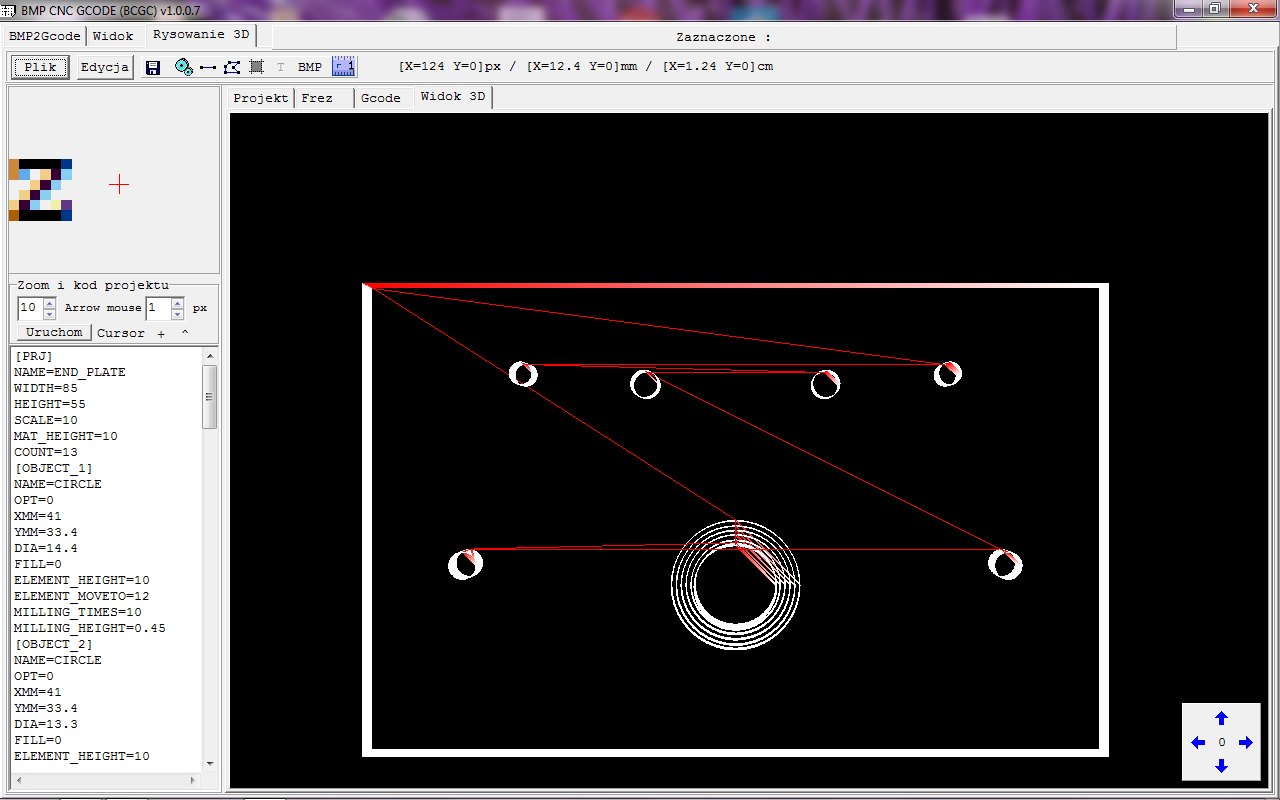

na trzecim zdjęciu - podgląd w opengl - 3D gdzie element można sobie obracać i oglądać go z różnych perspektyw (to jeszcze nie jest skończone - działa w podstawowy sposób, ale mi to wystarcza)

Obrazek

Obrazek

Obrazek

Obrazek

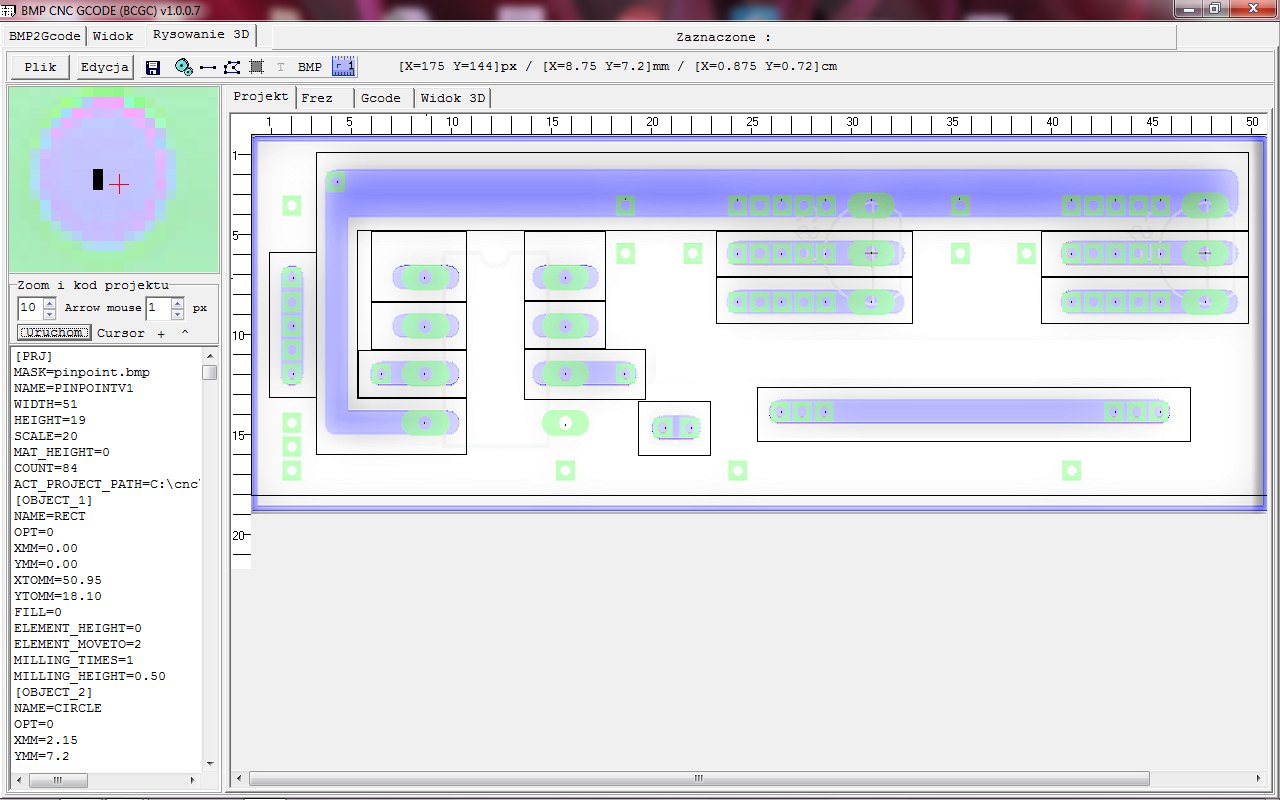

Program fajnie pozwala robić proste PCB. Np utworzyć outline ścieżek ze zdjęcia PCB.
Ja to np robię tak, że robię sobie PCB w Eaglu a później screen zapisuję jako BMP i otwieram w moim jako maskę. Ustawiam wielkość projektu (czyli jaką pcb wyjściową chcę uzyskać) i wszystko idealnie pasuje z faktycznymi wielkościami elementów.

Obrazek

Można także w edytorze uwzględnić grubość freza - wtedy podczas tworzenia widzimy dokładnie co i gdzie nam zostanie czy zniknie.

Obrazek

Obrazek

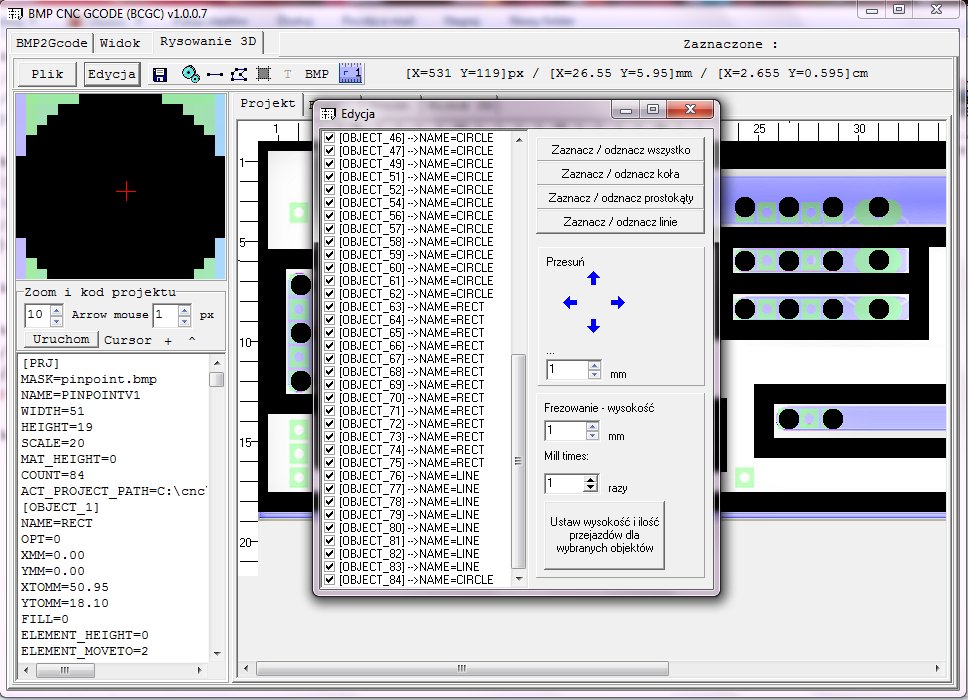

No i na koniec - program pozwala edytować jeden lub wiele objektów na raz. Można grupowo przesuwać, modyfikować głębokość frezowania itp.

Obrazek

Na pewno będzie dalej rozwijany, bo jest mi potrzebny i w 100% załatwia wszystkie moje problemy.
Czas na CNC - termotransferowi i chemii mówimy NIE


micro
Specjalista poziom 2 (min. 300)
Specjalista poziom 2 (min. 300)
Posty w temacie: 1
Posty: 470
Rejestracja: 20 lut 2005, 12:32
Lokalizacja: Poznań

Re: Program .bmp to g-code

#14

Post napisał: micro » 25 sie 2019, 21:54

Wygląda coraz ciekawiej.
Widzę, że w 0.6 nie idzie odczytać gerbr-ów, a to przydatna funkcja.


ircpcb
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 21
Posty: 121
Rejestracja: 15 lut 2015, 09:42
Lokalizacja: Małopolskie

Re: Program .bmp to g-code

#15

Post napisał: ircpcb » 26 sie 2019, 18:15

Z tego co pamiętam wersja 0.6 to tylko konwerter bmp na gcode. Nie posiada funkcji cad.

Wersja 0.7 jest nadal ulepszana (to ta z cadem). Co chwilę coś tam dodaję, jak mi przeszkadza brak czegoś. Natomiast gerber-ów nie dodawałem, bo nie było mi to potrzebne, ale może kiedyś - czemu nie.

Na razie nie jest jeszcze publicznie dostępna, bo czekam na kompa na którym mam delphi w odpowiedniej wersji.
Czas na CNC - termotransferowi i chemii mówimy NIE


ircpcb
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 21
Posty: 121
Rejestracja: 15 lut 2015, 09:42
Lokalizacja: Małopolskie

Re: Program .bmp to g-code

#16

Post napisał: ircpcb » 31 sie 2019, 17:33

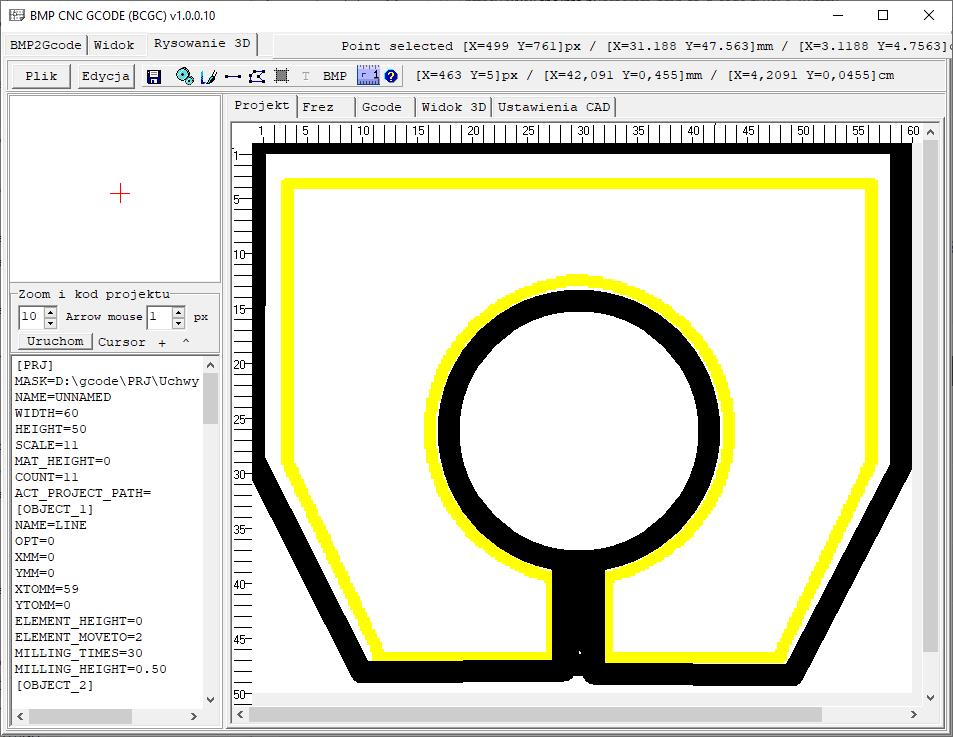

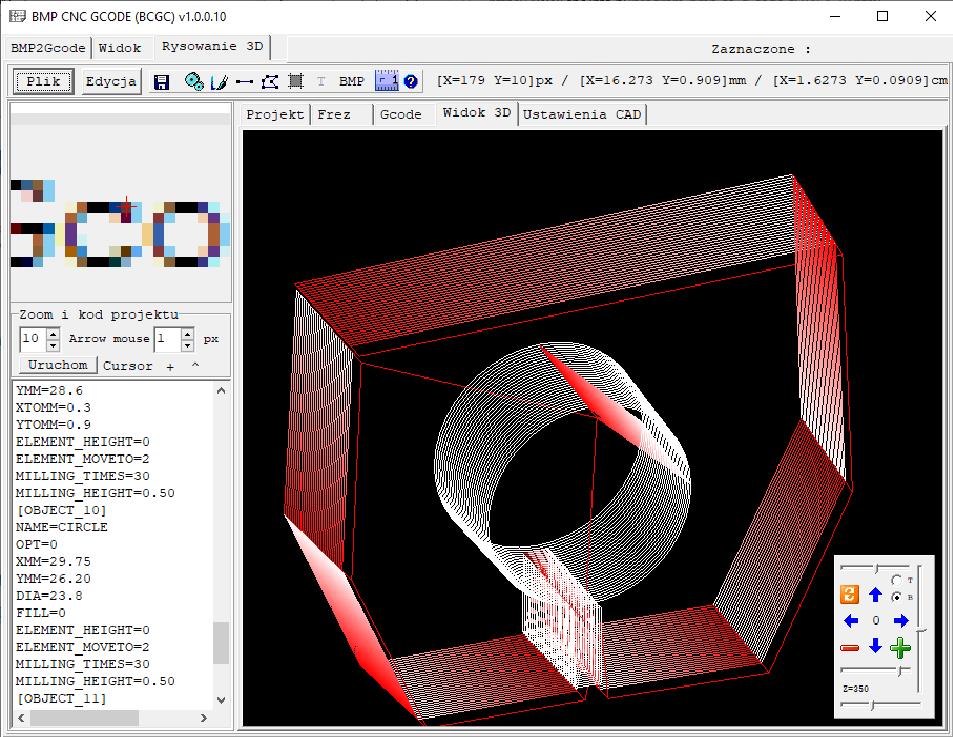

Poniżej na szybko zrobiony uchwyt do wrzeciona. W sklejce takie coś będzie. Silnik ze starej wkrętarki - one są wysokoobrotowe - idealne na małowydajne wrzeciono.

Obrazek

Obrazek

Gcode - z tego co wyszło.
uchwyt.zip
(2.35 KiB) Pobrany 150 razy
Uwaga na freza! nie testowałem wyniku. Schodzi na -15 w Z
Czas na CNC - termotransferowi i chemii mówimy NIE

Awatar użytkownika

sławomir.gogół
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 2
Posty: 2
Rejestracja: 25 cze 2019, 21:33
Lokalizacja: Sokołów Podlaski

Re: Program .bmp to g-code

#17

Post napisał: sławomir.gogół » 01 wrz 2019, 00:46

Jestem bardzo zainteresowany programem bnp to g-code.
O cenie porozmawiajmy na priv.Mój adres to [email protected].
Porozmawiajmy.Pozdrawiam Sławomir.


ircpcb
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 21
Posty: 121
Rejestracja: 15 lut 2015, 09:42
Lokalizacja: Małopolskie

Re: Program .bmp to g-code

#18

Post napisał: ircpcb » 19 wrz 2019, 07:02

Odpisałem. Ale zero odpowiedzi z Pańskiej strony.

Aplikacja przechodzi w obecnej chwili wiele modyfikacji. Jak np import grafik, wypełnianie elementów, gumka, jak mi się skończą możliwości to przestanę dodawać nowe opcje.
Czas na CNC - termotransferowi i chemii mówimy NIE

Awatar użytkownika

sławomir.gogół
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 2
Posty: 2
Rejestracja: 25 cze 2019, 21:33
Lokalizacja: Sokołów Podlaski

Re: Program .bmp to g-code

#19

Post napisał: sławomir.gogół » 05 paź 2019, 00:18

Witam. Bardzo przepraszam,ale Pańska wiadomość musiała umknąć mojej uwadze.
Jeśli można prosić o powtórzenie wiadomości to byłbym bardzo zobowiązany,jeszcze raz przepraszam i proszę o
odpowiedz na moje pytanie.Pozdrawiam Sławomir.


ircpcb
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 21
Posty: 121
Rejestracja: 15 lut 2015, 09:42
Lokalizacja: Małopolskie

Re: Program .bmp to g-code

#20

Post napisał: ircpcb » 05 lis 2019, 15:54

I rozumiem że drugi mail też umknął?
Czas na CNC - termotransferowi i chemii mówimy NIE
