Magazyn narzędzi DMG Mori, ATC 20 narzędzi

#1

Post napisał: maciek95k » 26 mar 2020, 13:21

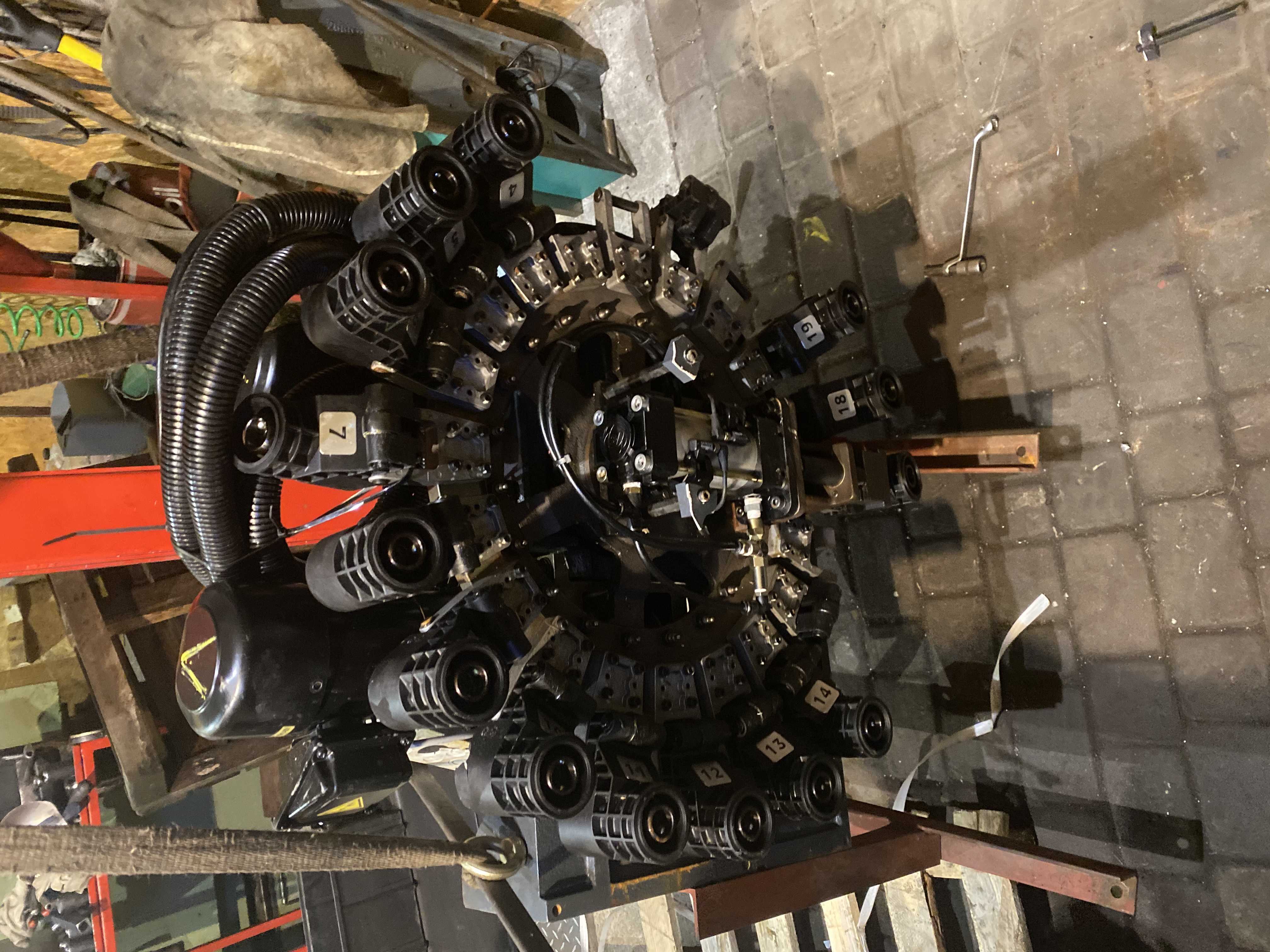

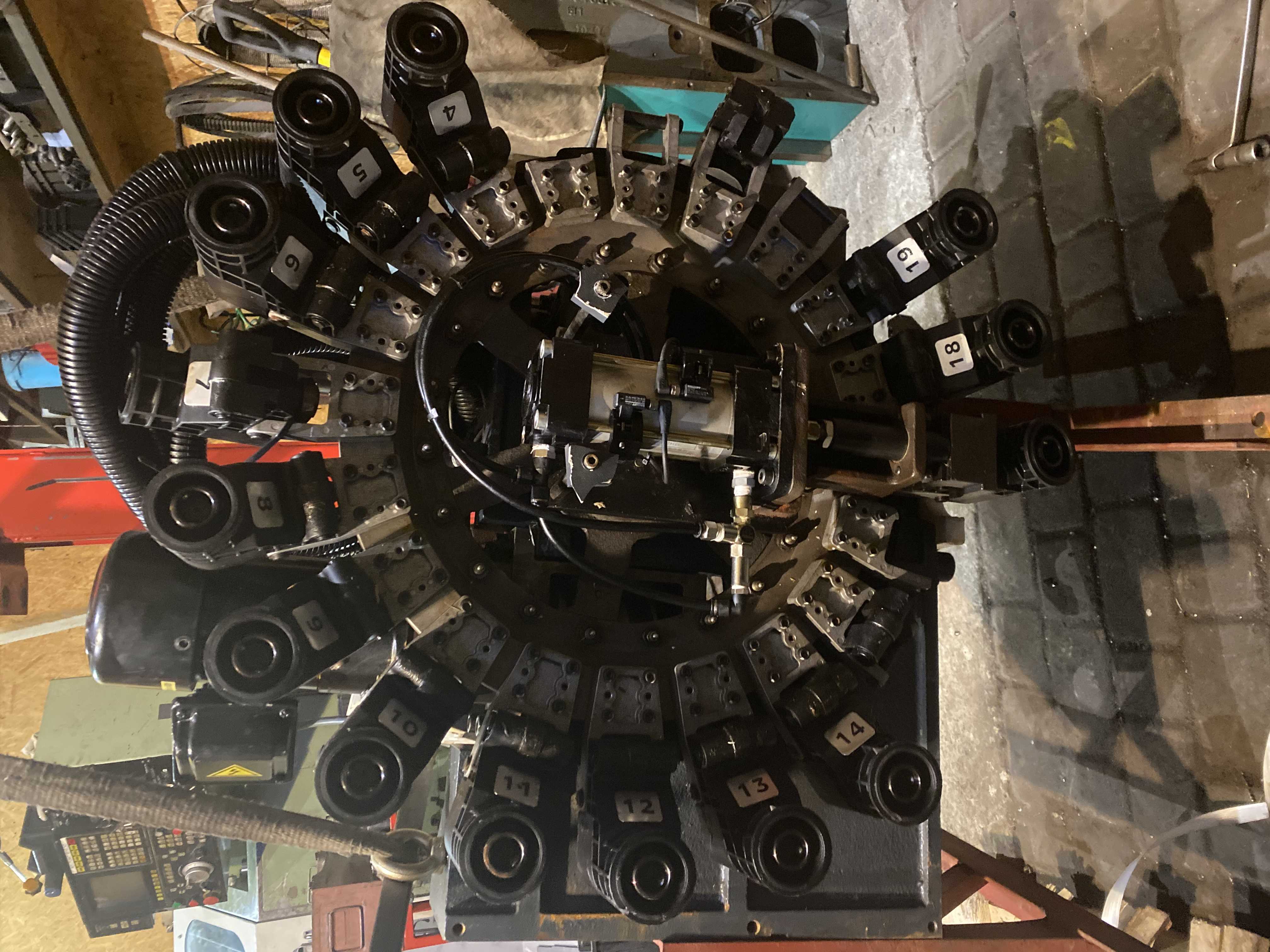

Do sprzedania magazyn. Był nowy ale poprzedni właściciel/właściciele przeładowywali go tak nieumiejętnie, że trochę rzeczy poniszczyli. Najważniejsze elementy w całości. Bardzo solidna konstrukcja. Całość waży jakieś 200kg. Posiadam dokumentację techniczną ale nie udostępniam publicznie bo nie chcę naruszyć jakichś praw autorskich. Magazyn wykonany przez firmę GIFU.
Tutaj ich strona:
http://www.atcgifu.com/eng/company.php
Wykonany dla DMG. Sam mechanizm i łapa zmieniająca narzędzie jest firmy DEX.
Mechanizm jest bardzo podobny do tego:
https://www.rotarytable.com.tw/en/produ ... 2left-bt40

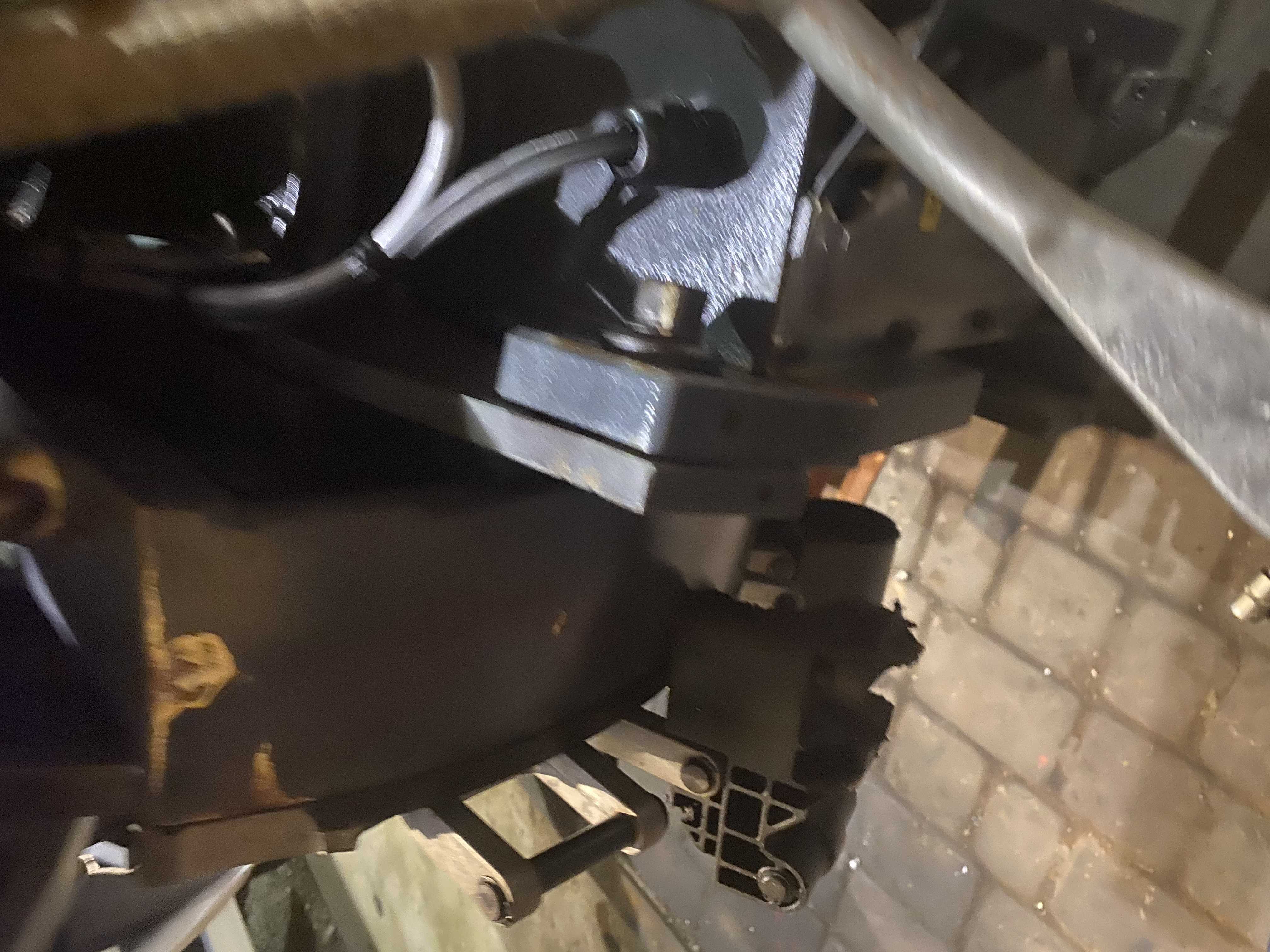

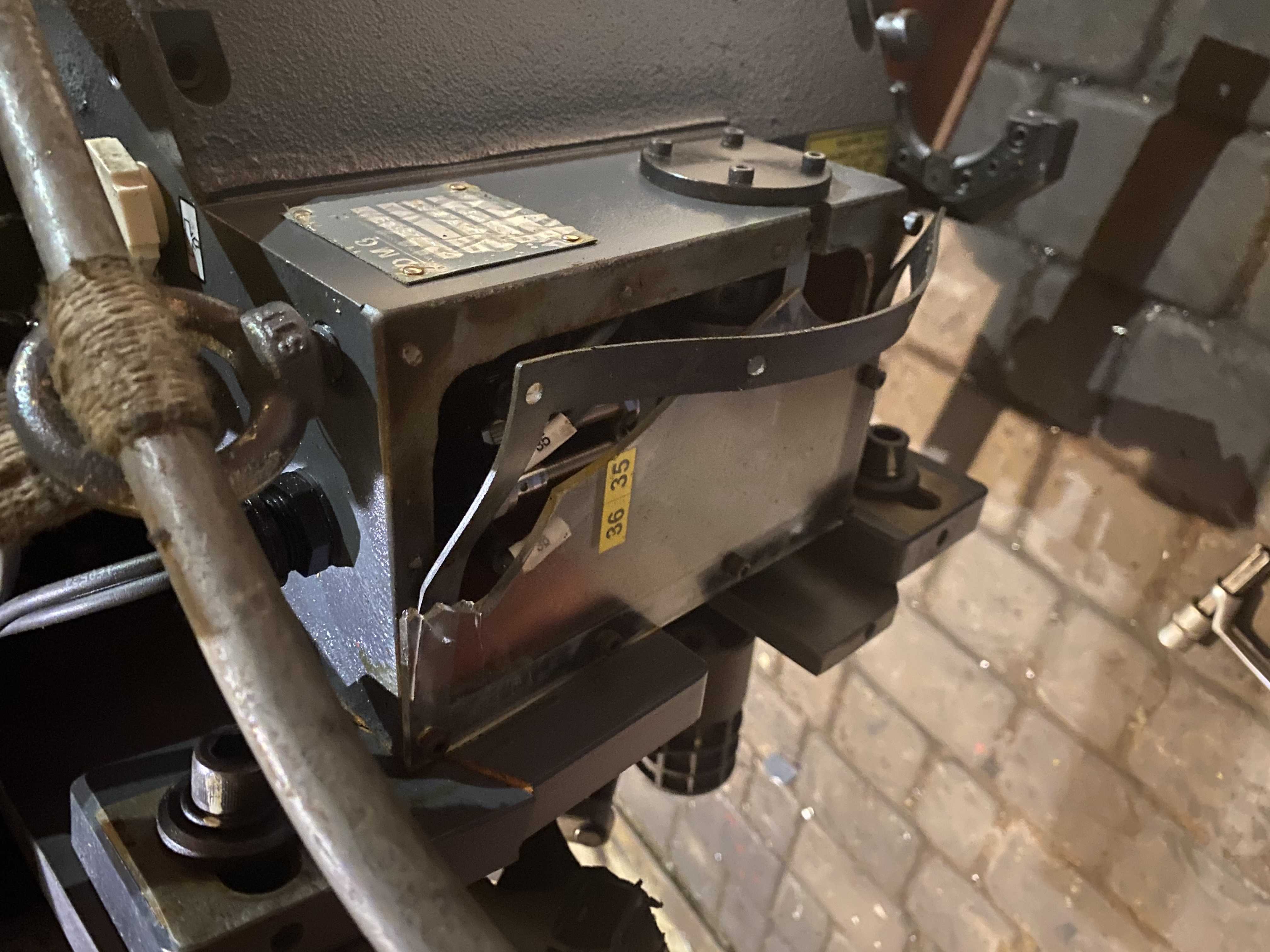

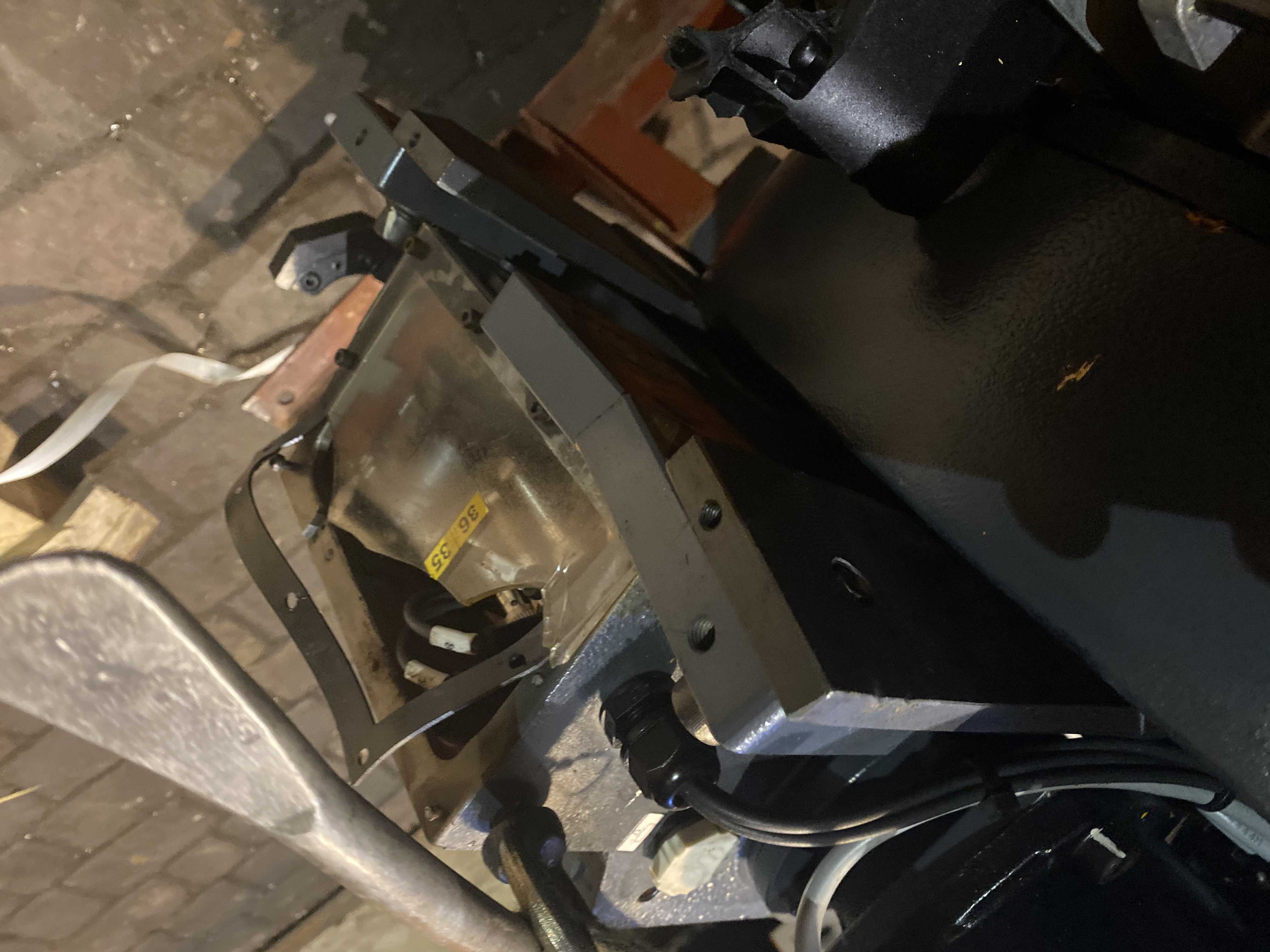

Zasada działania pod kątem sterowania tym jest bajecznie prosta. Włączamy normalny silnik 3F i sprawdzamy stan 3 czujników indukcyjnych (o ile pamiętam firmy Baluff). Mechanizm sam wykonuje całą sekwencję ruchu. Nie trzeba robić żadnych nawrotów itd. Tutaj dokładnie pokazane jak to działa:

Magazyn jest na oprawki HSK63. Gdyby ktoś potrzebował pod takie oprawki to mam brakujące kubki na narzędzia (możemy się dogadać). Ale...
Łapa wysuwa się na 115mm i pasuje do oprawki SK40. Sam mam jeszcze dla siebie taki i będę przerabiał pod SK40 (zmieniał kubki trzymające narzędzia). Obrót bębnem z narzędziami także przez zwykły silnik 3F. Do tego dwa czujniki. Jeden zliczający przesunięcie o jedną pozycję a drugi do bazowania. Do tego jeden siłownik pneumatyczny opuszczający narzędzie z dwoma czujnikami i to jest całość. Mechanizm bardzo prosty i intuicyjny.

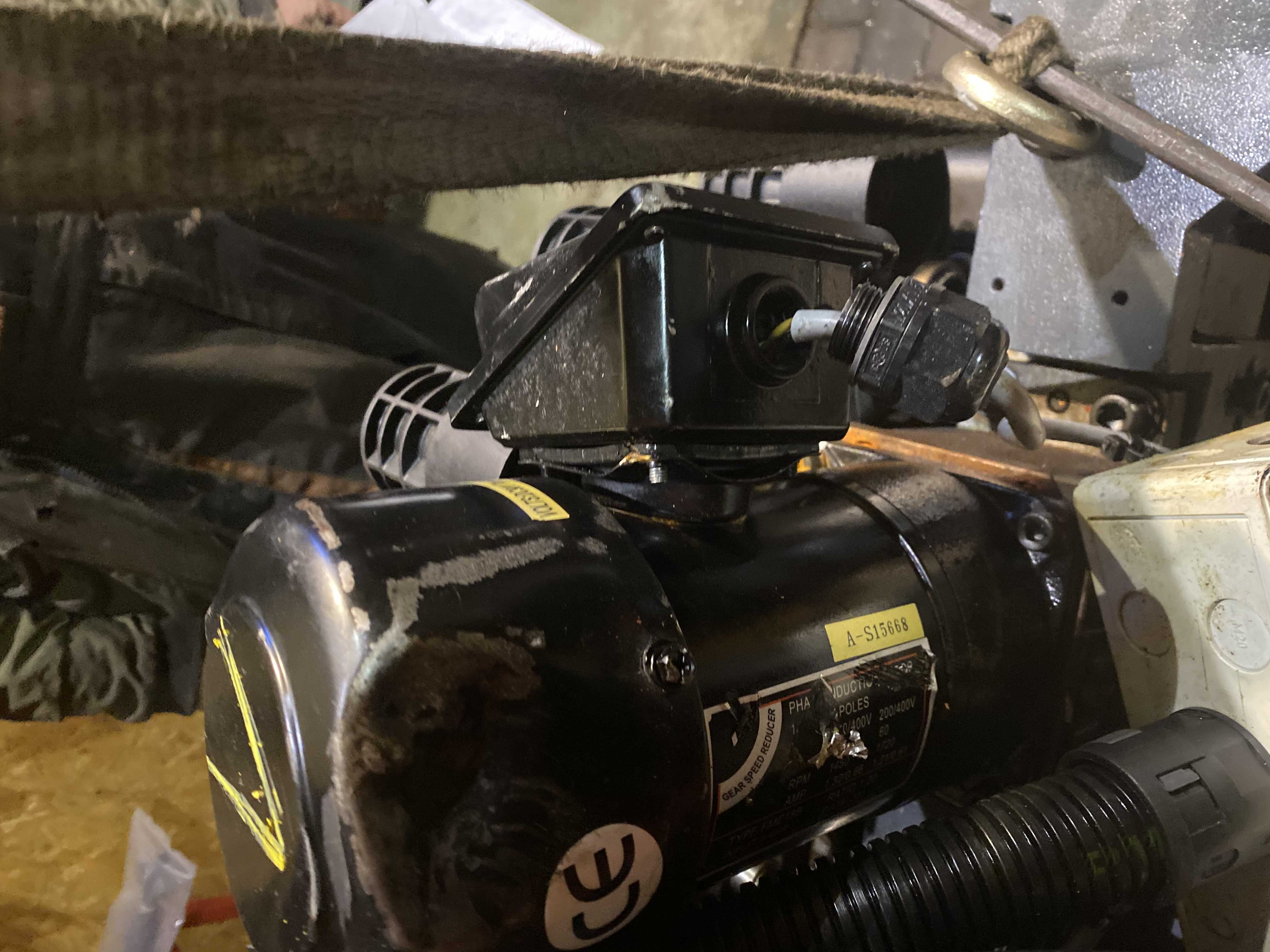

Silniki które użyto w magazynie także idzie dostać chińczyka. Magazyn ma tą zaletę w stosunku do karuzelowego, że można go zastosować praktycznie do każdego wrzeciona (nie musi ono wystawać z korpusu aby minąć się z resztą narzędzi).
Obrazek
Obrazek
Obrazek
Obrazek
Obrazek
Obrazek




atlc
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 1
Posty: 1020
Rejestracja: 28 lip 2010, 18:37
Lokalizacja: Warszawa

Re: Magazyn narzędzi DMG Mori, ATC 20 narzędzi

#2

Post napisał: atlc » 26 mar 2020, 14:02

To jest ten z olx z Bolesławca co ich było 6 czy 8 sztuk po 2k?


Autor tematu
maciek95k
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 3
Posty: 113
Rejestracja: 31 mar 2017, 23:04
Lokalizacja: Kraków

Re: Magazyn narzędzi DMG Mori, ATC 20 narzędzi

#3

Post napisał: maciek95k » 26 mar 2020, 14:24

Dokładnie ten ;) niestety na miejscu cena ze względu na chętnych zaczęła ulegać zmianie...


Seb.Maz.
Znawca tematu (min. 80)
Znawca tematu (min. 80)
Posty w temacie: 1
Posty: 95
Rejestracja: 08 lis 2016, 01:18
Lokalizacja: Rzeszów

Re: Magazyn narzędzi DMG Mori, ATC 20 narzędzi

#4

Post napisał: Seb.Maz. » 26 mar 2020, 15:39

Jaka cena? I kiedy recenzja z zakladania? :D


Autor tematu
maciek95k
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 3
Posty: 113
Rejestracja: 31 mar 2017, 23:04
Lokalizacja: Kraków

Re: Magazyn narzędzi DMG Mori, ATC 20 narzędzi

#5

Post napisał: maciek95k » 26 mar 2020, 15:59

Ah no tak, zapomniałem o cenie. Liczę sobie 3500zł. Póki co planuję sobie to przerzucić do CAD-a chociaż zgrubnie, dostosować pod SK40, zintegrować ze sterowaniem na stole itd. Przekładka będzie na samym końcu, pewnie dopiero w okolicach wakacji.

Awatar użytkownika

k-m-r1
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 1
Posty: 1367
Rejestracja: 23 cze 2008, 10:38
Lokalizacja: OOL lub DW
Kontakt:

Re: Magazyn narzędzi DMG Mori, ATC 20 narzędzi

#6

Post napisał: k-m-r1 » 26 mar 2020, 16:02

Gdyby ktoś chciał to można taki na Mach3 uruchomić ;)
