LEWY Gwint OKUMA

#1

Post napisał: tomsiadj » 16 mar 2021, 11:32

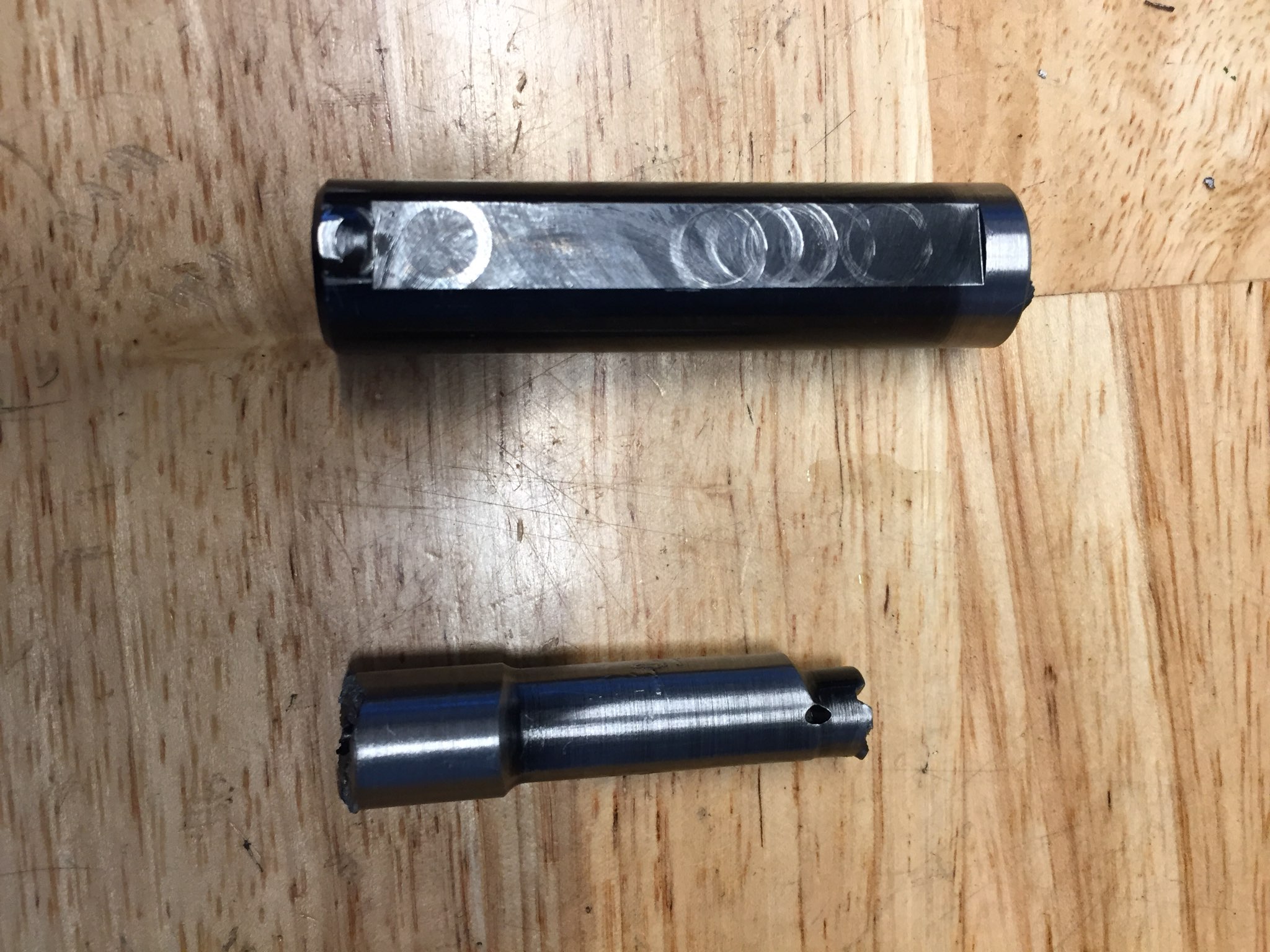

Witam wszystkich, potrzebuje pomocy z napisaniem programu pod lewy gwint M20x2.5 pamiętam ze szkoły jak toczyliśmy lewe gwinty prawymi narzędziami, to taki gwint wykonywało się od tyłu do przodu. Myślałem że na Okumie będzie tak samo, ale niestety nie. :( Nóż nie wytrzymał :P

Obrazek



Podsyłam mój program, może któryś z kolegów mi pomoże.

NAT06 (Gwintowanie M20x2.5 - lewy gwint)
N0010 T111111
N0020 M08
N0030 G95
N0040 G97 S500 M3 M41
N0050 G00 X16.500 Z10
N0060 G00 Z-48
N0070 G71 X20 Z5 D0.025 H0.025 F2.5 M32 M73
N0080 X16.500 Z10
N0090 M09
N0100 G90 G0 X500 Z200
N0110 M05
N0120 M02




mheli
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 2
Posty: 211
Rejestracja: 09 gru 2006, 01:12
Lokalizacja: Częstochowa

Re: LEWY Gwint OKUMA

#2

Post napisał: mheli » 16 mar 2021, 12:05

Nie znam się na Okumie, mam tylko jedną wątpliwość co do tego programu ? Od kiedy cykl G71 służy do gwintowania?


Autor tematu
tomsiadj
Czytelnik forum poziom 2 (min. 20)
Czytelnik forum poziom 2 (min. 20)
Posty w temacie: 2
Posty: 27
Rejestracja: 12 gru 2018, 14:05
Lokalizacja: Lędziny

Re: LEWY Gwint OKUMA

#3

Post napisał: tomsiadj » 16 mar 2021, 13:19

G71 wziąłem z podręcznika programowania. G33 też działa

Dodane 1 godzina 1 minuta 11 sekundy:
Problem rozwiązany. Dla zainteresowanych, tak powinien wyglądać poprawnie program:

NAT06 (Gwintowanie M20x2.5 - lewy gwint)
N0010 T111111
N0020 M08
N0030 G95
N0040 G97 S500 M3 M41
N0050 G00 X16.500 Z10
N0060 G00 Z-48
N0070 G71 X20 Z5 D0.025 H0.025 F2.5 M32 M73
N0080 G00 X16.500 Z10 (w tym miejscu zostało złamane narzędzie)
N0090 M09
N0100 G90 G0 X500 Z200
N0110 M05
N0120 M02


wojtek10916
Specjalista poziom 2 (min. 300)
Specjalista poziom 2 (min. 300)
Posty w temacie: 2
Posty: 472
Rejestracja: 23 mar 2014, 22:21
Lokalizacja: East Midlands

Re: LEWY Gwint OKUMA

#4

Post napisał: wojtek10916 » 16 mar 2021, 14:43

mheli pisze:Od kiedy cykl G71 służy do gwintowania?
mheli pisze:Nie znam się na Okumie,

Z cyklu "NIE ZNAM SIE TO SIE WYPOWIEM" :?
http://cncmanual.com/okuma-g71-g72-threading-manual/


mheli
Specjalista poziom 1 (min. 100)
Specjalista poziom 1 (min. 100)
Posty w temacie: 2
Posty: 211
Rejestracja: 09 gru 2006, 01:12
Lokalizacja: Częstochowa

Re: LEWY Gwint OKUMA

#5

Post napisał: mheli » 16 mar 2021, 15:18

wojtek10916 pisze:
16 mar 2021, 14:43
mheli pisze:Od kiedy cykl G71 służy do gwintowania?
mheli pisze:Nie znam się na Okumie,

Z cyklu "NIE ZNAM SIE TO SIE WYPOWIEM" :?
http://cncmanual.com/okuma-g71-g72-threading-manual/
Z cyklu "nabiję sobie posta"... Bez komentarza.


wojtek10916
Specjalista poziom 2 (min. 300)
Specjalista poziom 2 (min. 300)
Posty w temacie: 2
Posty: 472
Rejestracja: 23 mar 2014, 22:21
Lokalizacja: East Midlands

Re: LEWY Gwint OKUMA

#6

Post napisał: wojtek10916 » 16 mar 2021, 15:53

mheli pisze:Z cyklu "nabiję sobie posta"

No właśnie zanim cos napiszesz to się zastanów lub poszukaj
g71 okuma

About 66,900 results (0.48 seconds)


derby7
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 1
Posty: 4
Rejestracja: 12 mar 2009, 13:12
Lokalizacja: Zamość

Re: LEWY Gwint OKUMA

#7

Post napisał: derby7 » 27 paź 2021, 14:35

tomsiadj pisze:
16 mar 2021, 13:19
G71 wziąłem z podręcznika programowania. G33 też działa

Dodane 1 godzina 1 minuta 11 sekundy:
Problem rozwiązany. Dla zainteresowanych, tak powinien wyglądać poprawnie program:

NAT06 (Gwintowanie M20x2.5 - lewy gwint)
N0010 T111111
N0020 M08
N0030 G95
N0040 G97 S500 M3 M41
N0050 G00 X16.500 Z10
N0060 G00 Z-48
N0070 G71 X20 Z5 D0.025 H0.025 F2.5 M32 M73
N0080 G00 X16.500 Z10 (w tym miejscu zostało złamane narzędzie)
N0090 M09
N0100 G90 G0 X500 Z200
N0110 M05
N0120 M02

Czy płytka do prawego gwintu nie rozbije go?
Poza tym te parametry D0.025 oraz H0.025 są jakieś takie grubo przymałe. Dla gwintu o skoku 2.5 dałbym D0.25 (grubość pierwszych wiórów) i H3.5 (X20 - X16.5).
Kod G31 jest dla pojedyńczego przejścia. Kod G71 jest cyklem toczenia gwintu.
