Kształt "tabletki"

#1

Post napisał: piter728 » 05 paź 2021, 09:52

Witam, jak zrobić w SW kształt "tabletki" https://encrypted-tbn0.gstatic.com/imag ... g&usqp=CAU ?




Steryd
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 1
Posty: 2974
Rejestracja: 13 lut 2017, 19:34
Lokalizacja: Szczecin

Re: Kształt "tabletki"

#2

Post napisał: Steryd » 05 paź 2021, 11:16

Akurat pastylka to nie problem. To zaokrąglony walec. Możesz zrobić szkic połowy przekroju osiowego i obrócić, a możesz wyciągnąć walec i zaokrąglić krawędzie promieniem równym połowie średnicy.
Można?
Morzna!!!

Awatar użytkownika

bildder
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 1
Posty: 1107
Rejestracja: 03 sie 2007, 08:32
Lokalizacja: W-wa
Kontakt:

Re: Kształt "tabletki"

#3

Post napisał: bildder » 07 paź 2021, 21:59

Steryd pisze:To zaokrąglony walec
No nie kolego, to nie jest zaokrąglony walec.

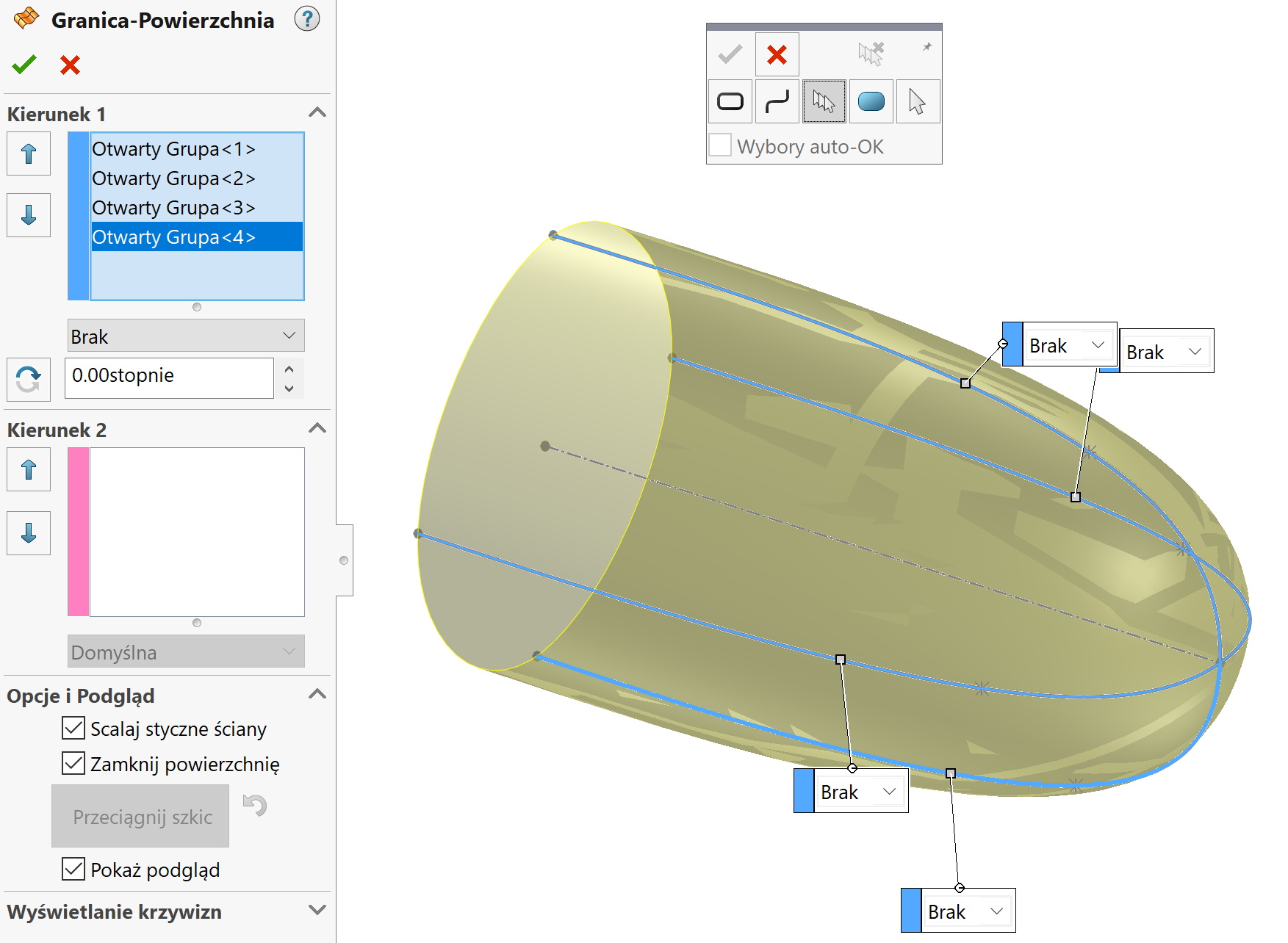

Narysować to można na wiele sposobów. Bryłowo, po profilach (jako połowę). Potrzeby jest punkt, i dwa okręgi na odsuniętych płaszczyznach. Mile widziane krzywe prowadzące, żeby nie było skręcenia. Obrazek poniżej to oczywiście połowa.

Ja jednak narysowałbym to powierzchniami.
Paweł Kęska
CSWE | CSWI | CSWP
-----------------------
solid-szkolenia.pl
solid-blog.pl
solid-podreczniki.pl
-----------------------
