[S] Frezarka CNC 4 osie - serwonapędy YASKAWA sterowanie PikoCNC

#1

Post napisał: gaspar » 27 kwie 2019, 13:08

Sprzedam frezarkę CNC 4 osiową, na serwonapędach Yaskawa, sterowanie PikoCNC ETH.
Frezarka bardzo dokładna.

OPIS:
  • rozmiar stołu t-owego 300x350, pole robocze 310 x 370 x 140mm
  • możliwość montażu do czoła stołu T-owego formatek do 20mm, w celu pionowego wiercenia - gotowe otwory na łapy montażowe
  • przesuwy do 15m/min
  • sterowanie PikoCNC wersja ETH z wbudowanym CAMem, aktualna wersja softu
  • 4 oś na przekładni KAMOSEIKO br100sh-20g-s032 (zero backlash), przełożenie 1:20, maksymalny moment na wyjściu 32Nm, w peaku możliwy 53Nm. Dokumentacja w załączniku. Maksymalne obroty 4 osi - 150 obr/min, ucwhyt Feuda 4 szczękowy samocentrujący precyzyjny (lepsze wykonanie) fi 100mm.

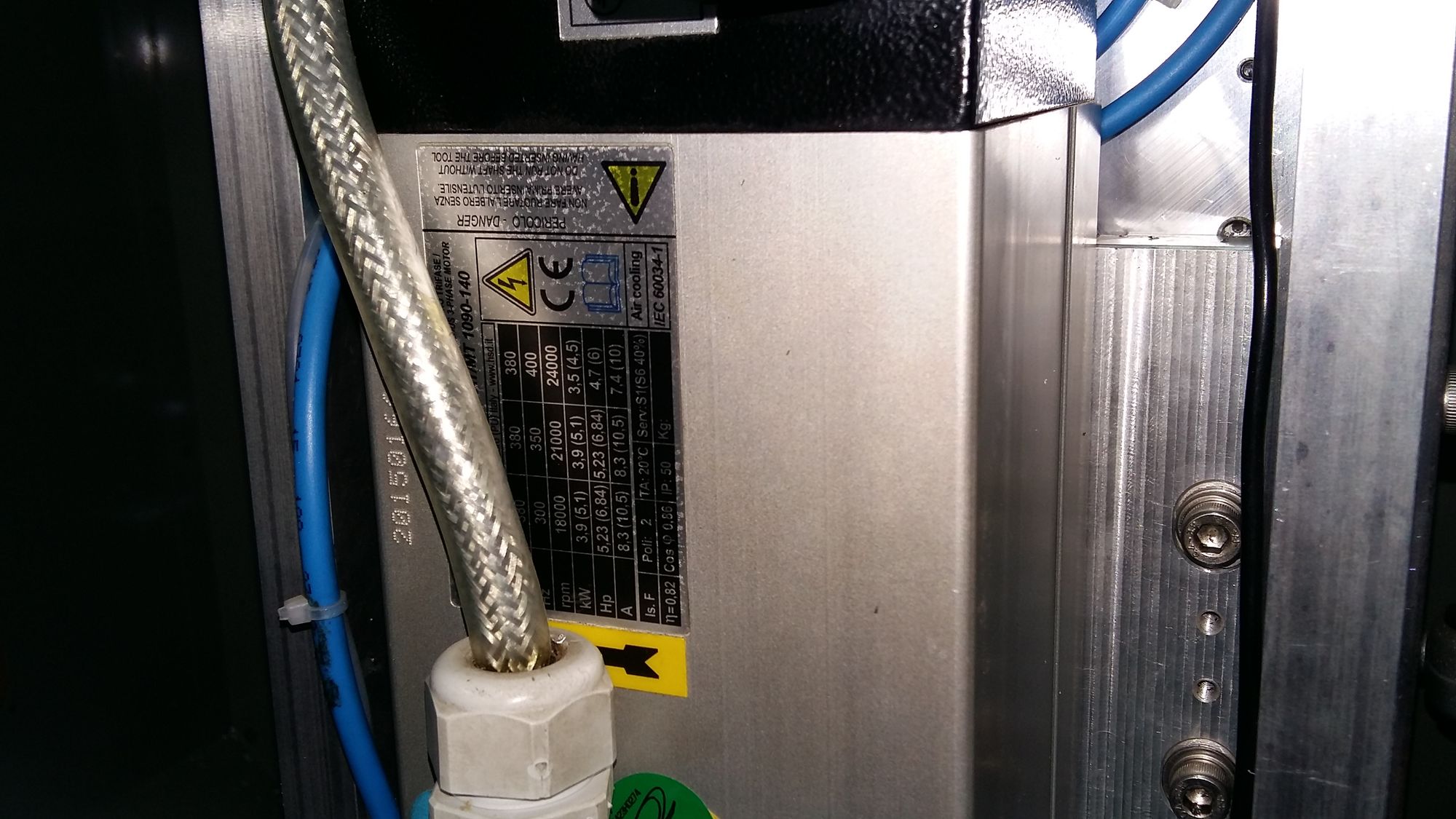

  • Elektrowrzeciono HSD 3,9kW MT1090-140 ER32 + falownik Hitachi 4kW + rezystory hamujące (start - stop od 0 - 24000 obr/min - 2s!), wrzeciono odkupione rok temu ze stanów magazynowych ONRED, praktycznie bez zużycia. Może 300h przepracowane w tworzywach. Wrzeciono fabrycznie chłodzone zewnętrznym wentylatorem.
  • w każdej osi serwonapędy AC 400 i 200Wat Yaskawa, oś Z z hamulcem
  • stół krzyżowy firmy NSK, kompletne gotowe rozwiązanie. W osi Y 6 wóżków NSK rozmiar 20, w osi X 4 x NSK - rozmiar 20, w osi Z -4 TBI MOTION rozmiar 20.
  • śruby toczne NSK i TBI wszystkie w klasie C5

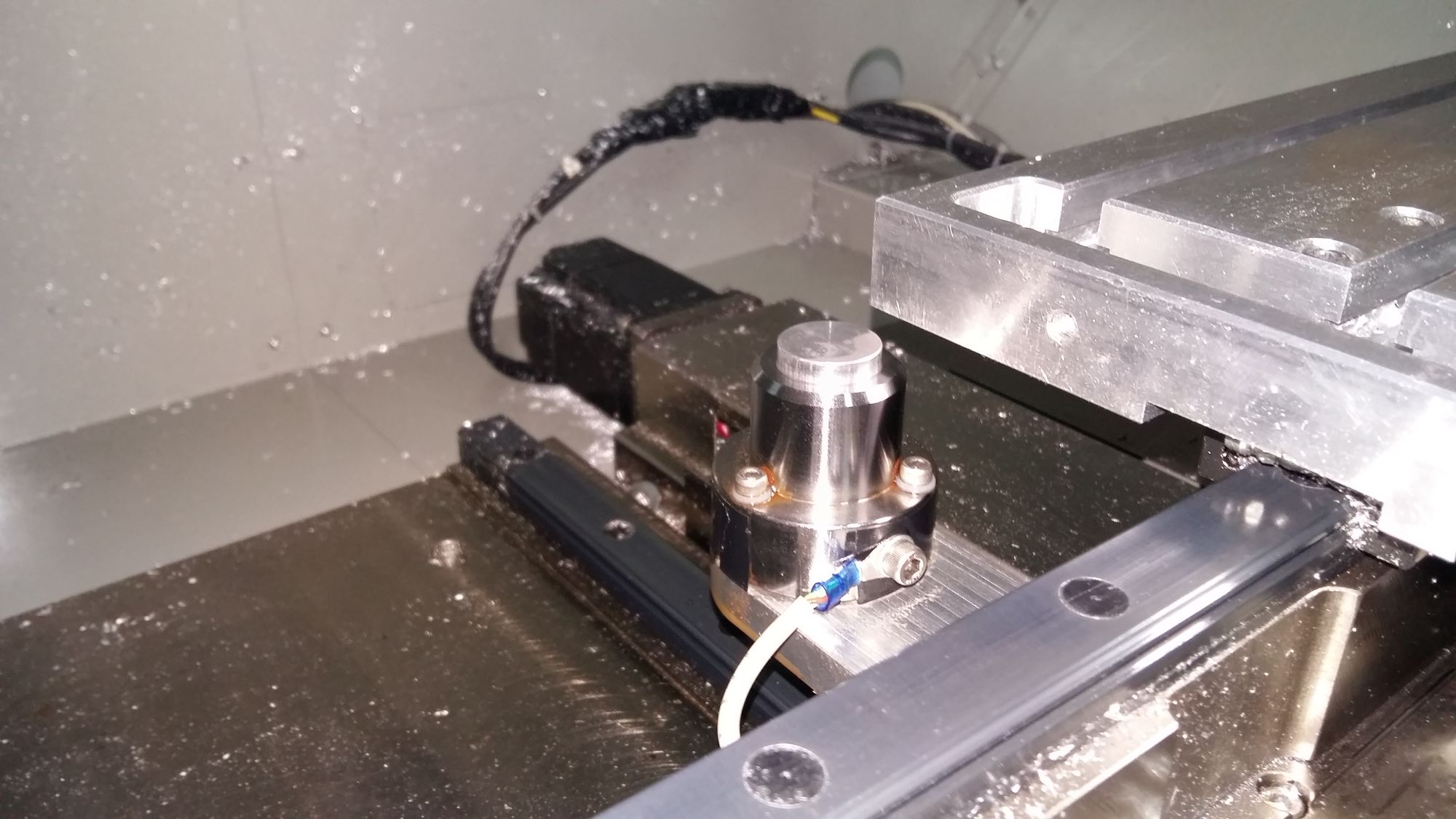

  • czujnik wysokości narzędzia, powtarzalność pomiaru 0,01mm
  • precyzyjne bazowanie na indeks enkodera, powtarzalność 0,01mm
  • chłodzenie mgłą olejową, pompa perystaltyczna do precyzyjnego dozowania chłodziwa - instalacja pneumatyczna
  • wewnętrzne oświetlenie led 24V DC
  • pełna obudowa, wraz ze zsypem wiórów
  • korpus żeliwny, posadowiony na wibroizolatorach
  • zewnętrzny panel operatora z szafą sterującą na kołach, przyciski START, STOP, PAUZA, BAZUJ, PARK, POMIAR + potencjometry korekcji prędkości posuwu i obrotów wrzeciona, komputer PC
  • waga maszyny trochę ponad 800kg

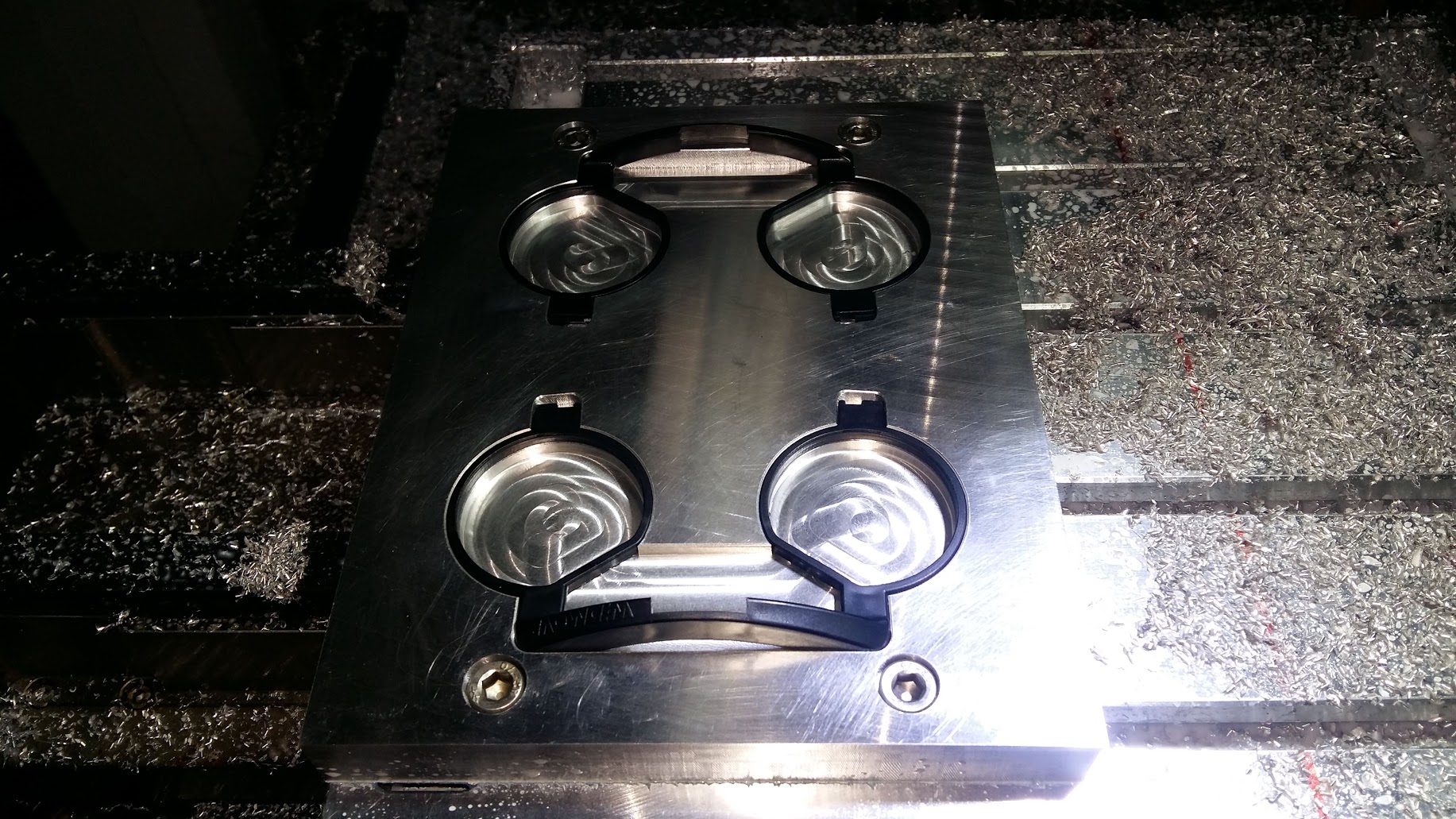

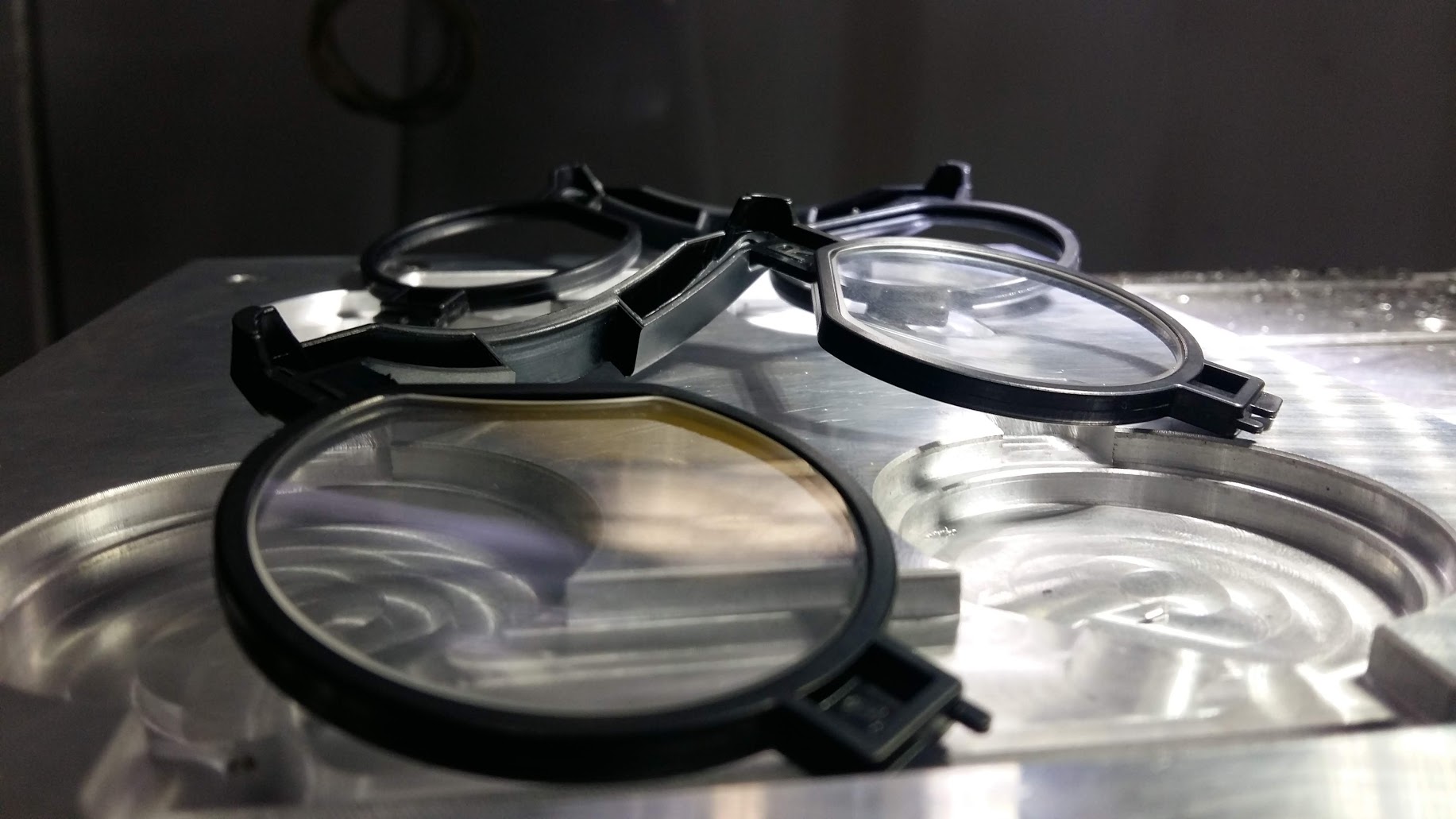

Maszyna zrobiona dla siebie, każdy kto zna mój przeszły dorobek w ONRED wie jak podchodzę do tematu. Idealna do trzepania szybkich serii, u mnie frezowała podcięcia w wypraskach. Aluminium gryzie frezem fi 12mm, z posuwem 3m min, całą szerokością i AP=2mm bez problemu. Oczywiście skrupulatnie ustawiona geometria osi Z do stołu krzyżowego X-Y.

Film pokazujący pracę 4 osi:

https://youtu.be/_I9CiE-If_4

Film cięcia alu: S18000, F3500, Ap 1mm, Ae 100mm

https://youtu.be/xUvO7dX3cek

Tutaj film z frezowania podcięć jeszcze bez obudowy.

https://www.instagram.com/p/Bs_a5KplgKH/

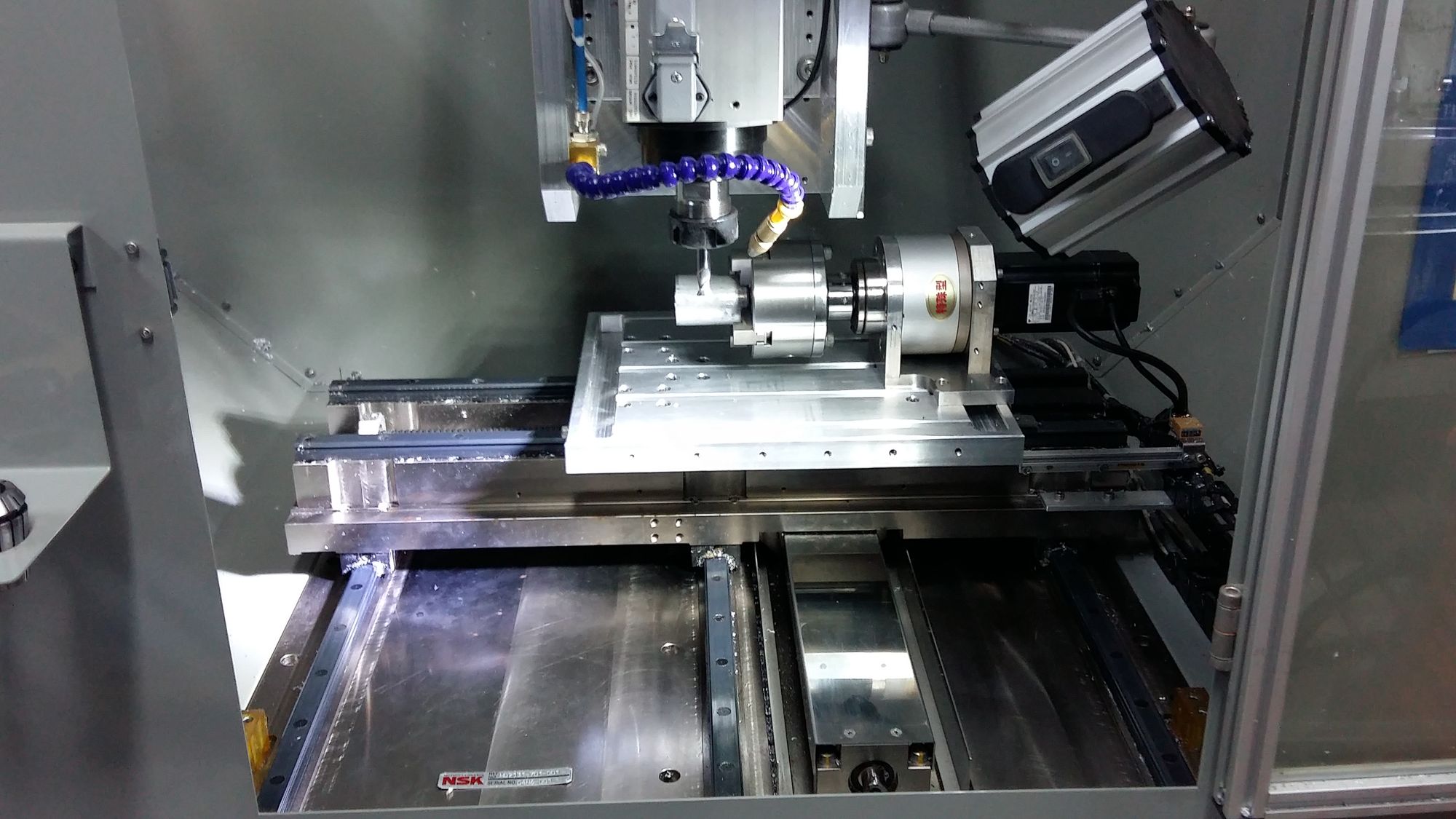

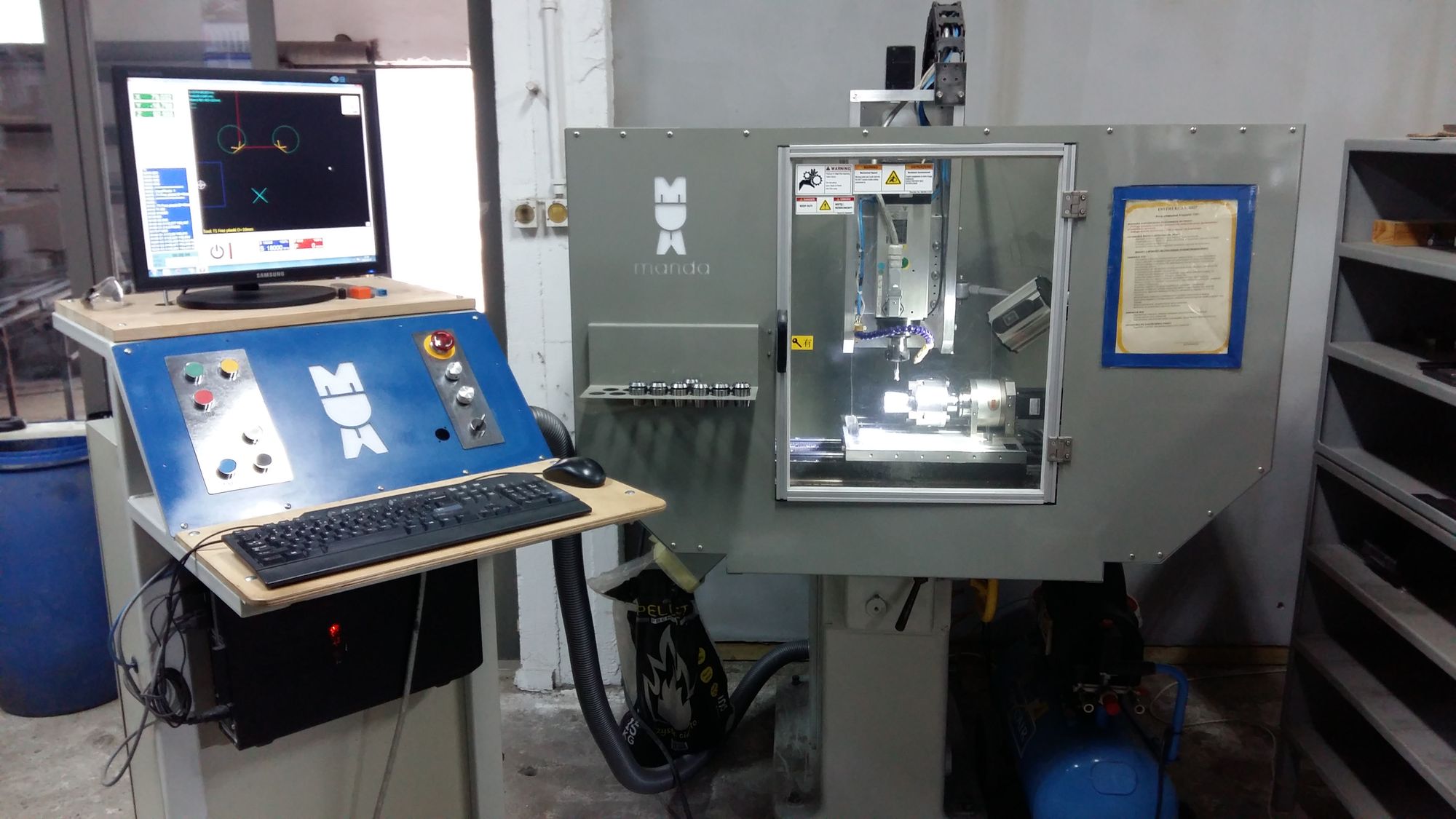

Obrazek
Obrazek
Obrazek
Obrazek
Obrazek
Obrazek
Obrazek

CENA: 36000zł netto z czwartą osią lub 32000zł netto bez czwartej osi i jej sterownika.
Wystawiam fakturę VAT.
Tel. 501 451 204, maszyna znajduje się w Stargardzie, jest pod prądem i powietrzem. Możliwość testowania.

Możliwość zmiany wrzeciona z tego dużego HSD na nowiutkiego Teknomotora 0,75kW 18000 obrotów ER20 + nowy falownik delta + moduł hamujący z rezystorem hamującym. Wtedy od ceny odejmuję 2000zł.

W cenie szkolenie u mnie na miejscu + załadunek. Maszyna do oddania po 15.05. Do tego czasu jeszcze ma trochę roboty ;-)

Sprzedaję bo już większa maszyna czeka na jej miejsce.
Załączniki
kamo seiko br100sh-20g-s032.pdf
(7.26 MiB) Pobrany 67 razy




juzwa1
Znawca tematu (min. 80)
Znawca tematu (min. 80)
Posty w temacie: 1
Posty: 84
Rejestracja: 11 lut 2015, 18:55
Lokalizacja: Warszawa

Re: [S] Frezarka CNC 4 osie - serwonapędy YASKAWA sterowanie PikoCNC

#2

Post napisał: juzwa1 » 27 kwie 2019, 19:05

Fajna ta 4 oś. :-) . Jak się sprawuje przekładnia ?.
To są przekładnie kulkowe.
Pozdrawiam

Awatar użytkownika

Autor tematu
gaspar
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 8
Posty: 1704
Rejestracja: 13 sty 2006, 16:41
Lokalizacja: Stargard
Kontakt:

Re: [S] Frezarka CNC 4 osie - serwonapędy YASKAWA sterowanie PikoCNC

#3

Post napisał: gaspar » 27 kwie 2019, 21:37

Sprawuje się wyśmienicie :) Na zdjęciu bez uchwytu podpierającego.

Obrazek

Te przekładnie są robione na obrabiarkach firmy Yasda. A to najwyższa światowa liga. Ktokolwiek widział, ktokolwiek wie. Ponoć ktoś widział na Machtoolu kiedyś jedną ;-)



Awatar użytkownika

Autor tematu
gaspar
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 8
Posty: 1704
Rejestracja: 13 sty 2006, 16:41
Lokalizacja: Stargard
Kontakt:

Re: [S] Frezarka CNC 4 osie - serwonapędy YASKAWA sterowanie PikoCNC

#4

Post napisał: gaspar » 29 kwie 2019, 10:25

Cena oczywiście do negocjacji w rozsądnym zakresie. Po więcej informacji zapraszam na PW.


oprawcafotografii
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 1
Posty: 4785
Rejestracja: 29 kwie 2009, 10:11
Lokalizacja: Kraków / Jaworzno / Kopanka

Re: [S] Frezarka CNC 4 osie - serwonapędy YASKAWA sterowanie PikoCNC

#5

Post napisał: oprawcafotografii » 29 kwie 2019, 11:19

Gdzie były takie maszynki gdy ja szukałem :(

q

Awatar użytkownika

Autor tematu
gaspar
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 8
Posty: 1704
Rejestracja: 13 sty 2006, 16:41
Lokalizacja: Stargard
Kontakt:

Re: [S] Frezarka CNC 4 osie - serwonapędy YASKAWA sterowanie PikoCNC

#6

Post napisał: gaspar » 08 maja 2019, 13:26

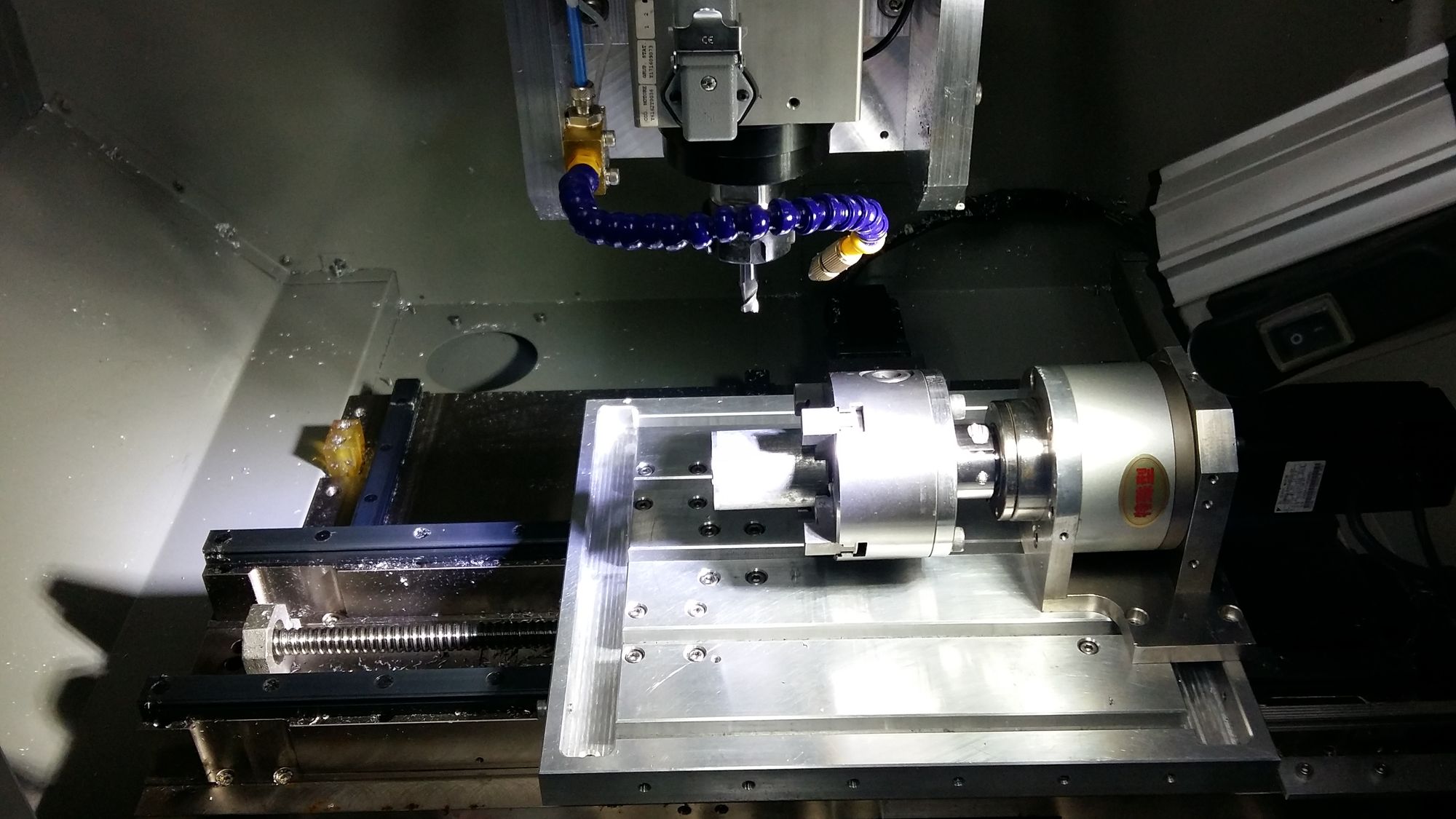

32000zł netto z czwartą osią. Oś dostała mocowanie i podparcie.

Obrazek

Awatar użytkownika

Autor tematu
gaspar
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 8
Posty: 1704
Rejestracja: 13 sty 2006, 16:41
Lokalizacja: Stargard
Kontakt:

Re: [S] Frezarka CNC 4 osie - serwonapędy YASKAWA sterowanie PikoCNC

#7

Post napisał: gaspar » 16 maja 2019, 09:32

Obróbka na 4 osi


Awatar użytkownika

Autor tematu
gaspar
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 8
Posty: 1704
Rejestracja: 13 sty 2006, 16:41
Lokalizacja: Stargard
Kontakt:

Re: [S] Frezarka CNC 4 osie - serwonapędy YASKAWA sterowanie PikoCNC

#8

Post napisał: gaspar » 27 maja 2019, 19:23

30k netto.

Awatar użytkownika

Autor tematu
gaspar
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 8
Posty: 1704
Rejestracja: 13 sty 2006, 16:41
Lokalizacja: Stargard
Kontakt:

Re: [S] Frezarka CNC 4 osie - serwonapędy YASKAWA sterowanie PikoCNC

#9

Post napisał: gaspar » 09 cze 2019, 14:59

Aktualne

Awatar użytkownika

Autor tematu
gaspar
ELITA FORUM (min. 1000)
ELITA FORUM (min. 1000)
Posty w temacie: 8
Posty: 1704
Rejestracja: 13 sty 2006, 16:41
Lokalizacja: Stargard
Kontakt:

Re: [S] Frezarka CNC 4 osie - serwonapędy YASKAWA sterowanie PikoCNC

#10

Post napisał: gaspar » 13 cze 2019, 13:11

Mały pokaz dynamiki:

http://youtu.be/BXUNNE1Z8Ds

Pianka polietylenowa, półkula fi50mm, frez kulowy 4-ostrzowy 6mm, obroty 24000/min
Czas 90s.
Przy tej prędkości istotna jest poprawność kształtu.

Obrazek
Obrazek
