Post napisał: kamar » 21 lut 2016, 22:04

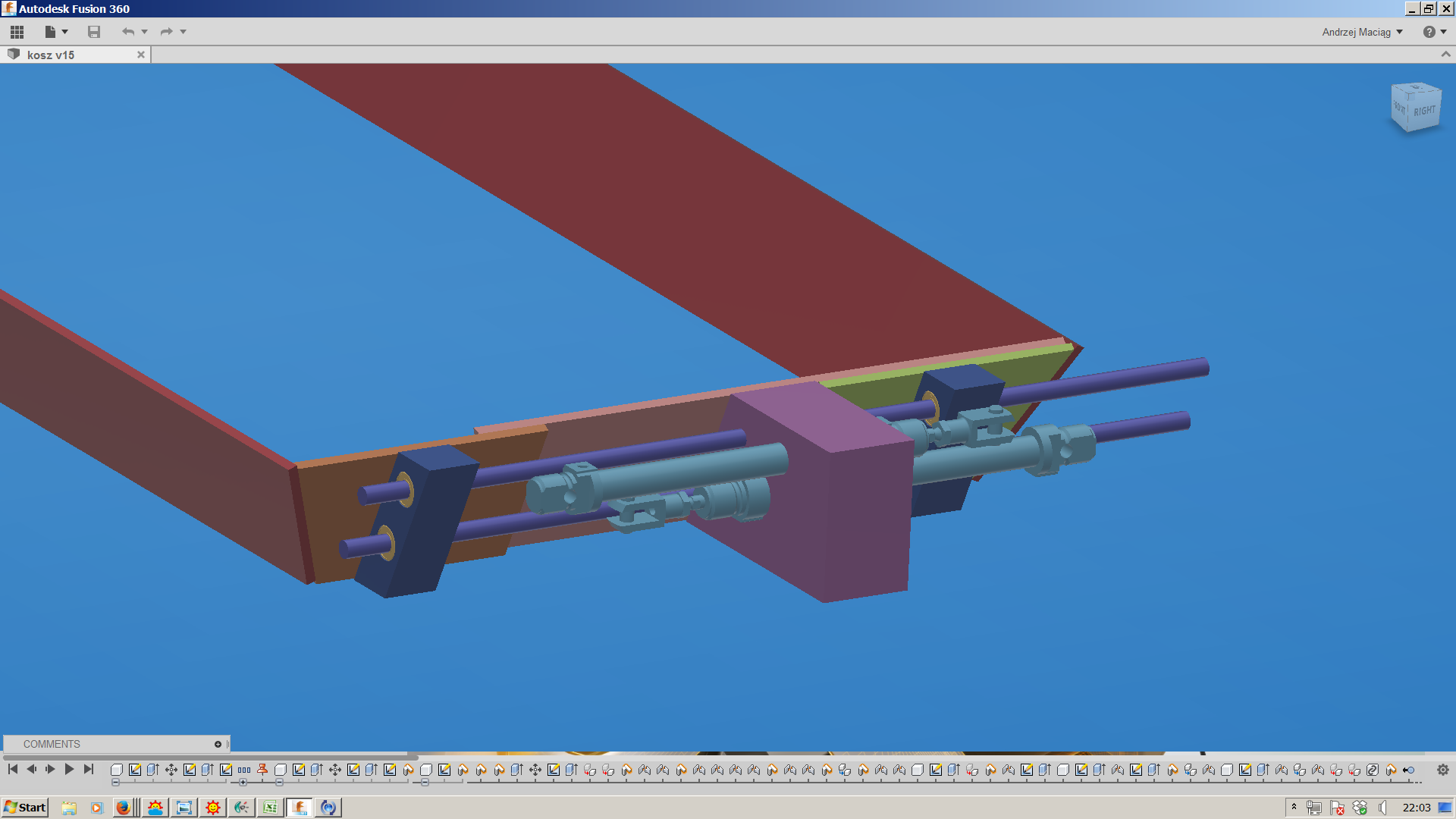

Festoskie siłowniki tez bez problemu wstawiasz.

Obrazek



Tagi:


steff.k
Specjalista poziom 2 (min. 300)
Specjalista poziom 2 (min. 300)
Posty w temacie: 7
Posty: 529
Rejestracja: 07 paź 2013, 20:12
Lokalizacja: Kraków/Kraśnik

#32

Post napisał: steff.k » 21 lut 2016, 22:16

suj pisze:Na początku mojej przygody z F360 brak było biblioteki normaliów która by umożliwiała szybsze projektowanie. Trzeba było wyszukiwać w bibliotekach on-line i importować modele. Nadal nie ma wbudowanej ale dodany został interface do w miarę wygodnego korzystania z parts4cad. Na przykład w tym ustrojstwie skorzystałem ze śrub z katalogu Bossard-catalog, łożysk z NSK i stopek i pokrętła z Elea+Ganter.

http://a360.co/1QoTXCd

Menu Insert/parts4cad przenosi nas na stronę nawigacji po dostępnych katalogach. I po podaniu swojego maila możemy wprost wstawić model do otwartego projektu F360. Polecam gotowce.
Rewelacja nie znałem tego.
Ja gotowce ściągałem ze strony grabcad, ale tam są raczej rysunki wrzucone przez użytkowników.


kamar
Lider FORUM (min. 2000)
Lider FORUM (min. 2000)
Posty w temacie: 96
Posty: 16223
Rejestracja: 18 wrz 2010, 06:17
Lokalizacja: Kozienice
Kontakt:

#33

Post napisał: kamar » 23 lut 2016, 20:16

kamar pisze: Już prędzej można sie spodziewać na drut.
Jakby ktoś potrzebował to już mam :)


Virrion
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 1
Posty: 9
Rejestracja: 10 sty 2015, 18:04
Lokalizacja: Szczecin

#34

Post napisał: Virrion » 02 mar 2016, 17:11

Cześć, mam mały problem z obsługą Cama w f360 a konkretnie operacją fazowania. Mam fazke 1x1 mm i chciałbym zrobić ją na kilka przejazdów obniżając się o 0,1 mm na przejazd. Niestety program automatycznie robi ja na jeden przejazd - gdzie mogę znaleźć okienko do wpisywania wartości obniżenia? A może robi się to jakoś inaczej (inną operacją ) niż fazowanie? Byłbym wdzięczny za podpowiedź...


steff.k
Specjalista poziom 2 (min. 300)
Specjalista poziom 2 (min. 300)
Posty w temacie: 7
Posty: 529
Rejestracja: 07 paź 2013, 20:12
Lokalizacja: Kraków/Kraśnik

#35

Post napisał: steff.k » 02 mar 2016, 18:18

Virrion pisze:Cześć, mam mały problem z obsługą Cama w f360 a konkretnie operacją fazowania. Mam fazke 1x1 mm i chciałbym zrobić ją na kilka przejazdów obniżając się o 0,1 mm na przejazd. Niestety program automatycznie robi ja na jeden przejazd - gdzie mogę znaleźć okienko do wpisywania wartości obniżenia? A może robi się to jakoś inaczej (inną operacją ) niż fazowanie? Byłbym wdzięczny za podpowiedź...
W zaznaczonym oknie wpisz 0,1mm i powinno być git majonez :wink:
Obrazek
Serwa DC Rulez!!!
Frezowanie gwintów :D


Witty
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 1
Posty: 7
Rejestracja: 26 lut 2016, 20:06
Lokalizacja: Poznań

#36

Post napisał: Witty » 18 mar 2016, 15:06

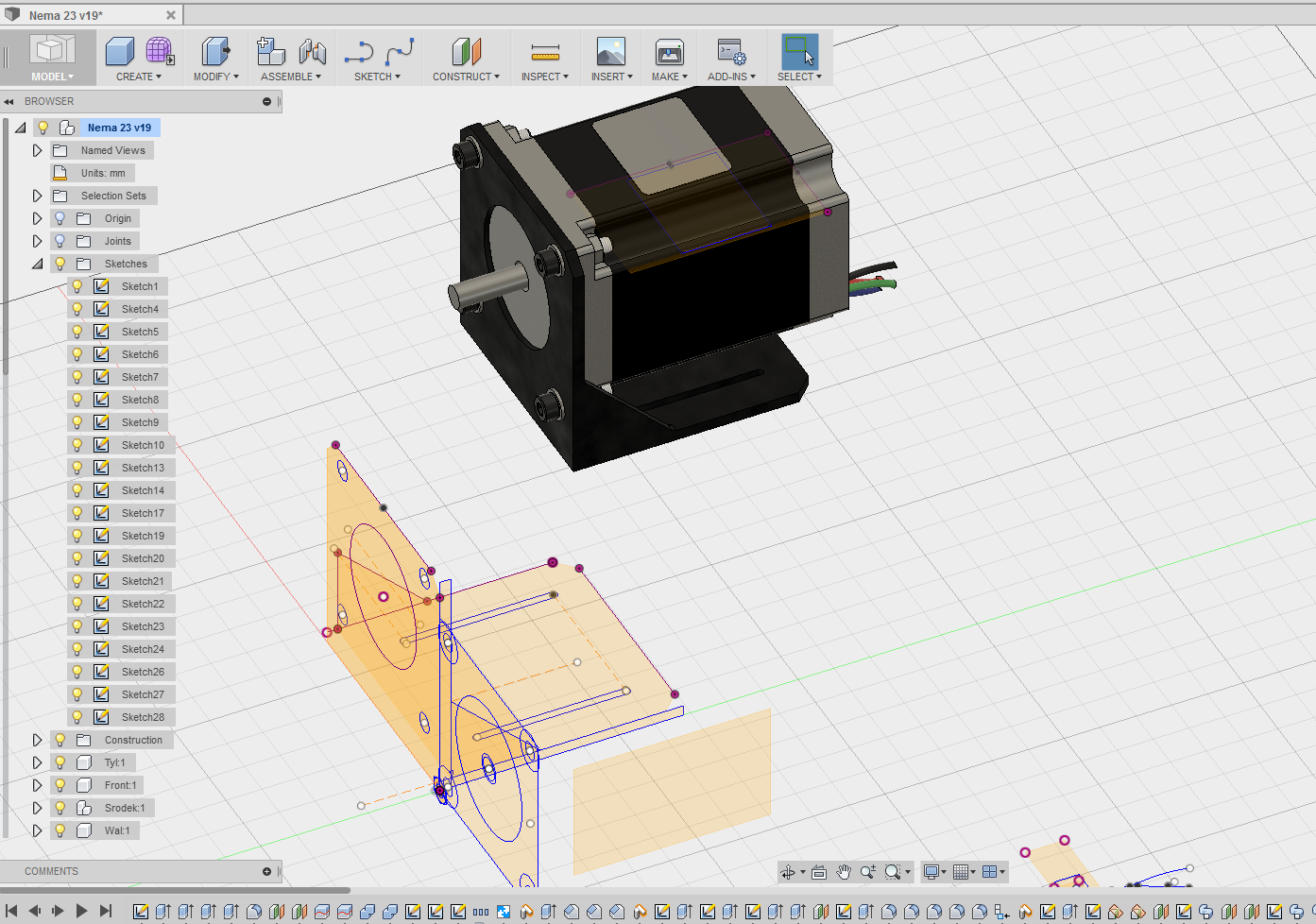

Witam, sprawa pewnie będzie banalna, ale natknąłem się na następujący problem: podczas projektowania gotowe elementy często przesuwam w inne miejsce, niż je rysowałem w sketchu. Efekt jest taki, że ciała i komponenty się przesuwają, a sketche zostają tam, gdzie były, więc później modyfikując coś na siłę dodaję nowe sketche w nowym miejscu. A robiąc na przykłąd extrude ze starego sketcha, nowe ciało powstaje w tym "starym" miejscu. To pewnie zagmatwane, ale myślę, że screen wszystko wyjaśni ;) Pytanie brzmi: czy można przyporzadkować szkice do odpowiadających im elementów?
Obrazek


Raven
Specjalista poziom 3 (min. 600)
Specjalista poziom 3 (min. 600)
Posty w temacie: 1
Posty: 681
Rejestracja: 24 paź 2011, 11:54
Lokalizacja: Warszawa

#37

Post napisał: Raven » 18 mar 2016, 19:34

Nie prościej ręcznie utworzyć nowy komponent, aktywować i szkice robić w tym komponencie?


elaniusz
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 3
Posty: 6
Rejestracja: 29 maja 2013, 20:17
Lokalizacja: Wisła

#38

Post napisał: elaniusz » 25 mar 2016, 14:10

Witam;
Fusion 360 używam do zastosowań hobbystycznych w modelarstwie i w pracowni FabLab do tworzenia modeli na drukarkę 3D.
Moje pytania dotyczą CAM-a (tego dopiero się uczę).

1. Do tej pory do generowania kodu wycinania czegoś np. ze sklejki uzywałem artcama. Pytanie, czy da się w F360 wygenerować kod z samego sketcha, czy też trzeba jednak go extrudować?

3. Mam 8 prostych płytek do wycięcia ze sklejki i kiedy zaznaczę wszystkie i wygeneruje kod dla wszystkich to frez jest podnoszony tylko 4 razy. Czy da się jakoś "kazać" cam-owi, żeby podnosił frez do bezpiecznego Z pomiędzy płytkami?

Pozdrawiam
Poniżej zrzut ekranu:
Obrazek

Za pomoc dziękuję:)


Wanioszka
Czytelnik forum poziom 3 (min. 30)
Czytelnik forum poziom 3 (min. 30)
Posty w temacie: 4
Posty: 37
Rejestracja: 12 sty 2011, 22:32
Lokalizacja: Rzeszów

#39

Post napisał: Wanioszka » 26 mar 2016, 18:16

elaniusz pisze:1. Pytanie, czy da się w F360 wygenerować kod z samego sketcha, czy też trzeba jednak go extrudować?
Można z samego płaskiego rysunku ale szybciej jest z 3D ustawić wysokości (Heights).
To na jakiej odległości frez nie podnosi się na wysokość "bezpieczną" ustawia się w Linking (ostatnia ikonka), a opcja to Maximum Stay Down.

Robert


elaniusz
Nowy użytkownik, używaj wyszukiwarki
Nowy użytkownik, używaj wyszukiwarki
Posty w temacie: 3
Posty: 6
Rejestracja: 29 maja 2013, 20:17
Lokalizacja: Wisła

#40

Post napisał: elaniusz » 26 mar 2016, 18:24

Dziękuję za odpowiedź.
Trochę nie za bardzo rozumiem tego ustawiania wysokości w Heights. Generalnie tam nigdy nic nie zmieniałem. Wystarczyło jak rysunek ekstrudowałem na odpowiednią wysokość np 5mm i zaznaczałem dolne wektory. Czy jest jeszcze jakiś inny sposób?

Pojawiła się kolejna wątpliwość.
Używam LinuxCNC i super że w F360 jest post procesor do niego. Pojawił się tylko problem, że kiedy ustawiłem bazę x,y,z, na rogu materiału, potem podniosłem "z" o jakąś wartość, to po odpaleniu programy frez zjeżdża do 0 i sunie po materiale do miejsca pierwszego wejścia w materiał. Co mogę źle robić?

pozdrawiam
